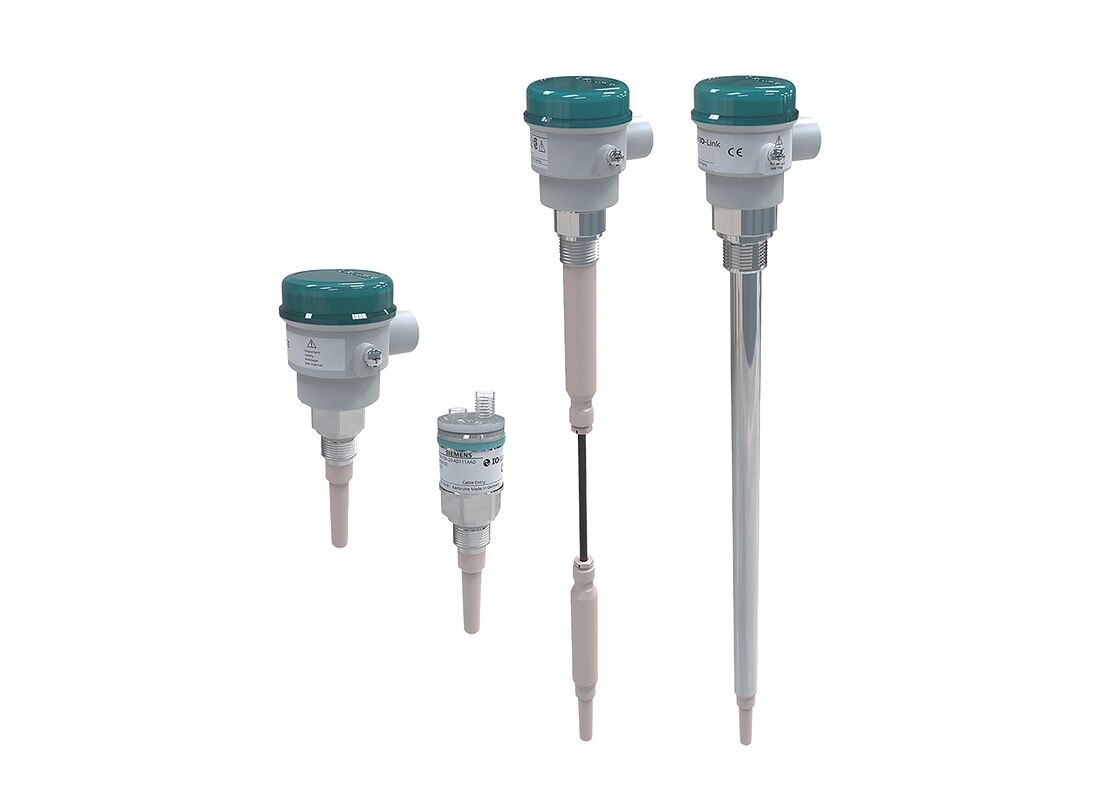

SITRANS LCS100 è un versatile interruttore di livello progettato per il rilevamento del livello in liquidi, solidi, fanghi, schiuma e applicazioni di interfaccia. Il suo design compatto lo rende ideale per spazi ristretti, con opzioni per connessioni al processo in plastica o acciaio inossidabile e prolunghe flessibili per sonda ad asta/cavo.
SITRANS LCS100 offre lunghezze di inserimento flessibili a partire da 92 mm (3,6 pollici) e fornisce prestazioni versatili in varie applicazioni su serbatoi e tubi. Il suo design avanzato garantisce prestazioni del punto di commutazione precise e ripetibili.
La sonda PPS (PVDF opzionale) e i materiali PEEK opzionali forniscono un'eccellente resistenza chimica con un intervallo di temperature operative da -40 a +125°C (da -40 a +257°F). Il design completamente incapsulato garantisce affidabilità in ambienti vibranti come serbatoi agitati. Se utilizzato con la copertura protettiva SensGuard, l'LCS100 è protetto da taglio, impatto e abrasione nei processi impegnativi.
Disponibili con custodie in acciaio inossidabile o poliestere e opzioni di connessione al processo in acciaio inossidabile o PPS.
| Specifica |
Compatto (7ML701 e 7ML700) |
Esteso (7ML702 e 7ML703) |
| Principio di misurazione |
Rilevamento capacitivo del livello |
Rilevamento capacitivo del livello |
| Variabile misurata |
Variazione in picoFarad (pF) |
Variazione in picoFarad (pF) |
| Ripetibilità |
2 mm (0,08 pollici) |
2 mm (0,08 pollici) |
| Segnale di uscita |
Uscita allarme: 8/16 mA o 4...20 mA, loop a 2 fili o IO-Link, PNP, NPN
Uscita di commutazione: relè a 4 fili (uso generale) o transistor (a sicurezza intrinseca)
Modalità fail-safe: min. o massimo
|
Uscita allarme: 8/16 mA o 4...20 mA, loop a 2 fili o IO-Link, PNP, NPN
*IO-Link non disponibile con la versione via cavo
Uscita di commutazione: relè a 4 fili (uso generale) o transistor (a sicurezza intrinseca)
Modalità fail-safe: min. o massimo
|
| Condizioni ambientali |
Luogo: al coperto e all'aperto
Temperatura ambiente: -40...+85°C (-40...+185°F)
Temperatura di stoccaggio: -40...+80°C (-40...+176°F)
Categoria di installazione: I
Grado di inquinamento: 4
|
Luogo: al coperto e all'aperto
Temperatura ambiente: -40...+85°C (-40...+185°F)
Temperatura di stoccaggio: -40...+80°C (-40...+176°F)
Categoria di installazione: I
Grado di inquinamento: 4
|
| Condizioni medie |
Costante dielettrica relativa εr: min. 1.5
Temperatura di processo: -40...+125°C (-40...+257°F)
Pressione (recipiente): -1...25 bar (363 psi) - Acciaio inossidabile
-1...10 bar (146 psi) - PPS
|
Costante dielettrica relativa εr: min. 1.5
Temperatura di processo: -40...+125°C (-40...+257°F)
Pressione (recipiente): -1...25 bar (363 psi) - Prolunghe stelo
-1...10 bar (146 psi) - Prolunghe cavo
|
| Grado di protezione |
Custodia Ø65 mm: tipo 4X/IP68
Custodia Ø35 mm: Tipo 4X/IP68
Ingresso cavo: ½" NPT o M20 x 1,5
|
Custodia Ø65 mm: tipo 4X/IP68
Ingresso cavo: ½" NPT o M20 x 1,5
|
| Lunghezza del sensore (nominale) |
92 mm (3,6 pollici) |
300...4.000 mm (11.8...157 pollici) - Versione con stelo
400...20.000 mm (15,7...787 pollici) - Versione con cavo |
| Materiale della connessione al processo |
Connessione: acciaio inossidabile 316L o PPS; Guarnizione di processo: FKM (FFKM opzionale); Sensore: PEEK o PPS o PVDF |
Connessione: acciaio inossidabile 316L o PPS; Guarnizione di processo: FKM (FFKM opzionale); Sensore: PPS o PVDF; Prolunga: Tubo 316L Cavo: FEP rivestito |
| Connessione (custodia 65 mm) |
Morsettiera o M12 x 1 secondo IEC 61076-2-101 |
Morsettiera o M12 x 1 secondo IEC 61076-2-101 |
| Connessione al processo |
Filettatura: G ½", G ¾", G 1", NPT ¾"; Tri-clamp DN25 (1"), DN40 (1½"), DN50 (2"); DIN 32676 Tipo A e Tipo C; Flangia DN 25, 40, 50; ASME 1", 1½", 2" |
Filettatura: G ¾", G 1", NPT ¾"; Flangia DN 25, 40, 50; ASME 1", 1½", 2"; Adattatori per G 1½", NPT 1¼", NPT 1½" |
| Alimentazione elettrica |
Standard:
• 4 fili con relè: 9...33 V CC
• 2 fili con loop 8/16 o 4...20 mA: 9...33 V CC
• IO-Link/PNP/NPN: 10...30 V CC
Intrinsecamente sicuro:
• 2 fili con loop 8/16 o 4...20 mA: 10,8...30 V CC
|
Standard:
• 4 fili con relè: 9...33 V CC
• 2 fili con loop 8/16 o 4...20 mA: 9...33 V CC
• IO-Link/PNP/NPN: 10...30 V CC
Intrinsecamente sicuro:
• 2 fili con loop 8/16 o 4...20 mA: 10,8...30 V CC
|
| Certificati e omologazioni |
Scopo generale: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Classe I, II, III, Div. 1, Gruppi A...G
Protezione da troppopieno: WHG (Germania) VLAREM
|
Scopo generale: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Classe I, II, III, Div. 1, Gruppi A...G
Protezione da troppopieno: WHG (Germania) VLAREM
|
