Pointek CLS300 - Standard

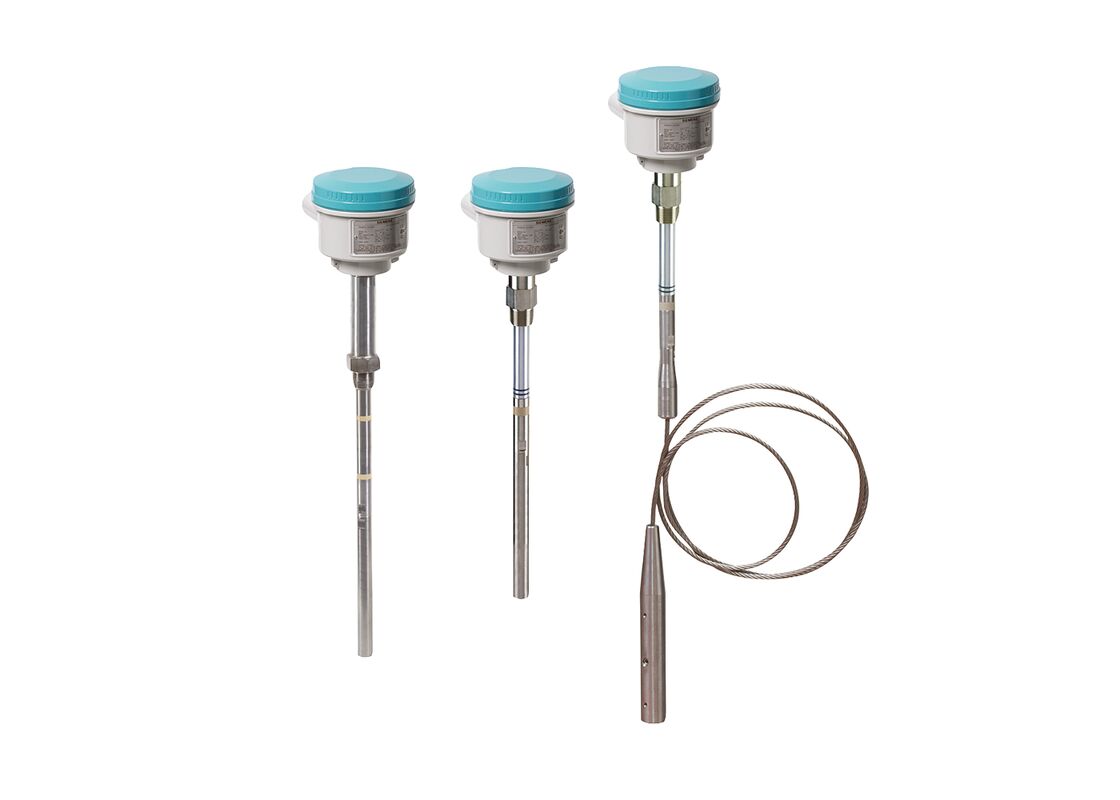

Il Pointek CLS300 (versione standard) è un interruttore di rilevamento del livello e del materiale a capacità con spostamento di frequenza inversa che offre configurazioni opzionali a barra o a cavo con uscita configurabile. Progettato per condizioni industriali gravose, rileva in modo affidabile liquidi, solidi, fanghi, schiuma e interfacce anche ad alta pressione e temperatura. La sua capacità di sintonizzazione avanzata compensa efficacemente l'accumulo di materiale sulla sonda.
Varianti del prodotto
7ML5650-.....-....
CLS300, STANDARD, VERSIONE A BARRA, FILETTATURA/FLANGIA |
7ML5651-.....-....
CLS300, ANALOGICO, VERSIONE A CAVO, FILETTATURA/FLANGIA |
7ML5652-.....-....
CLS300, ANALOGICO, BARRA AD ALTA TEMPERATURA, FILETTATURA/FLANGIA |
Prodotti e accessori correlati
| Codice articolo |
Descrizione |
| 7ML1830-1AP | EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON ACCOPPIAMENTO DA 1 POLLICE ZINCATO |
| 7ML1830-1AQ | EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON ACCOPPIAMENTO PVC DA 3/4 - 1 POLLICE |
| 7ML1830-1JA | PRESSACAVO, 1/2" NPT, DIP PER SCOPI GENERALI |
| 7ML1830-1JB | PRESSACAVO, 1/2" NPT, a prova di esplosione |
| 7ML1830-1JC | Pressacavo M20 x 1,5 (uso generale e protezione contro le esplosioni di polvere) |
| 7ML1830-1JD | PRESSACAVO, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE | Magnete di prova |
| 7ML1830-1JF | AMPLIFICATORE / ALIMENTATORE VERSIONE DIGITALE |
| 7ML1830-1JK | DISPLAY LCD PER CLS 200, DIGITALE |
| A5E01163688 | Kit, prolunga cavo in acciaio inossidabile 316L, 1 metro, CLS300/LC300 |
| A5E01163689 | Kit, prolunga cavo in acciaio inossidabile 316L, 3 metri, CLS300/LC300 |
| A5E01163690 | Kit, prolunga cavo in acciaio inossidabile 316L, 5 metri, CLS300/LC300 |
| A5E01163691 | Kit, prolunga cavo in acciaio inossidabile 316L, 10 metri, CLS300/LC300 |
| A5E01163693 | Kit, prolunga cavo in acciaio inossidabile 316L, 15 metri, CLS300/LC300 |
| A5E01163695 | Kit, prolunga cavo in acciaio inossidabile 316L, 20 metri, CLS300/LC300 |
| A5E01163698 | Kit, prolunga cavo PFA in acciaio inossidabile 316, 3 METRI, CLS300 |
| A5E01163699 | Kit, prolunga cavo PFA in acciaio inossidabile 316, 5 METRI, CLS300 |
| A5E01163700 | Kit, prolunga cavo PFA in acciaio inossidabile 316, 10 METRI, CLS300 |
| A5E01163701 | Kit, prolunga cavo PFA in acciaio inossidabile 316, 15 METRI, CLS300 |
| A5E01163702 | Kit, prolunga cavo PFA in acciaio inossidabile 316, 20 METRI, CLS300 |
| A5E01163719 | Kit, barra in acciaio inossidabile 316L da 180 mm (7,09") |
| A5E01163720 | Kit, barra in acciaio inossidabile 316L da 330 mm (12,99") |
| A5E01163721 | Kit, barra in acciaio inossidabile 316L da 580 mm (22,83") |
| A5E01163722 | Kit, barra in acciaio inossidabile 316L da 830 mm (32,68") |
| A5E01163723 | Elettronica di ricambio con driver, CLS300 standard. Per l'uso con versioni a barra o a cavo con lunghezza massima di 5 m |
Vantaggi principali
- La tecnologia Active-Shield garantisce che la precisione della misurazione non sia influenzata dall'accumulo di materiale o dall'interferenza dell'ugello nella sezione di schermatura attiva
- La solida costruzione a barra offre prestazioni eccezionali in condizioni estremamente abrasive
- Tre indicatori LED per il controllo della regolazione, lo stato dell'uscita e il monitoraggio dell'alimentazione
- Versione ad alta temperatura in grado di funzionare fino a 400 °C (752 °F)
Applicazioni
La versione standard del Pointek CLS300 è dotata di tre indicatori LED con allarmi a relè di base e a stato solido. Il suo design robusto lo rende particolarmente adatto per applicazioni con solidi pesanti con materiali abrasivi, come quelli che si trovano nell'industria mineraria. L'elettronica completamente incapsulata non è influenzata da condensa, polvere o vibrazioni.
I componenti bagnati sono costruiti in acciaio inossidabile con uno schermo in PFA per un'elevata resistenza chimica, mentre la versione ad alta temperatura utilizza ceramica e acciaio inossidabile. Il dispositivo rileva con precisione materiali con costanti dielettriche sia basse che alte. L'esclusiva tecnologia Active Shield sopprime efficacemente le interferenze dovute all'accumulo di materiale o agli ugelli di installazione estesi.
Il design modulare del Pointek CLS300 offre ampie opzioni di configurazione, collegamenti di processo, estensioni e approvazioni per soddisfare i requisiti specifici dell'applicazione per temperatura e pressione. Questo design semplifica i processi di ordinazione e riduce le esigenze di inventario. Le configurazioni della sonda disponibili includono sia versioni a barra che a cavo.
Applicazioni principali:
- Liquidi e fanghi
- Solidi sfusi
- Ambienti ad alta pressione e temperatura
- Aree pericolose
- Applicazioni di macinazione e minerarie
Configurazione
Specifiche tecniche
Modalità di funzionamento
Rilevamento del livello capacitivo a spostamento di frequenza inversa
Ingresso
Variabile misurata: Variazione in picoFarad (pF)
Uscita
Uscita relè:
• 1 relè SPDT di tipo C
• Tensione di contatto massima: 30 V CC / 250 V CA
• Corrente di contatto massima: 5 A (CC) / 8 A (CA)
• Capacità di commutazione massima: 150 W (CC) / 2.000 VA (CA)
• Ritardo (ON e/o OFF): 1 ... 60 s
Uscita a stato solido
• Uscita: isolata galvanicamente
• Protezione: contro l'inversione di polarità (bipolare)
• Tensione di commutazione massima: 30 V (CC) / 30 V picco (CA)
• Corrente di carico massima: 82 mA
• Caduta di tensione: < 1 V, tipico a 50 mA
• Ritardo (pre o post commutazione): 1 ... 60 s
Precisione
Risoluzione:
• Sensibilità minima (pF): variazione dell'1% nella capacità effettiva
• Errore di temperatura massimo: 0,2% del valore effettivo della capacità
Condizioni di installazione
Posizione: Interno/esterno
Condizioni ambientali
• Temperatura ambiente: -40 ... +85 °C (‑40 ... +185 °F)
• Temperatura di stoccaggio: ‑40 ... +85 °C (‑40 ... +185 °F)
Condizioni del mezzo
• Applicazioni: liquidi, solidi sfusi, fanghi e interfacce e materiali viscosi
• Costante dielettrica relativa εr: Min. 1,5
• Temperatura di processo:
- Versione a barra/cavo: -40 ... +200 °C (-40 ... +392 °F)
- Versione ad alta temperatura: -40 ... +400 °C (-40 ... +752 °F)
• Pressione di processo: -1 ... +35 bar g (-14,6 ... +511 psi g)
Design
• Materiale (involucro): alluminio verniciato a polvere con guarnizione
• Grado di protezione: Standard: Tipo 4/NEMA 4/IP65
Opzionale: Tipo 4/NEMA 4/IP68
• Ingresso cavi: 2 filettature M20 x 1,5 (opzione: ingresso condotto da 2 x ½" NPT, incluso 1 ingresso tappato)
Controlli e display
• Display: 3 LED, per lo stato della sonda, lo stato dell'uscita e l'alimentazione
• Potenziometri: 2 potenziometri per il ritardo e la sensibilità
• Interruttori: 5 interruttori DIP per ritardo on/off, fail-safe alto/basso, test/regolazione del ritardo, sensibilità alta/bassa, impostazioni del ritardo di prova
Alimentazione
• Alimentazione: 12 ... 250 V CA/CC, 0 ... 60 Hz, isolata galvanicamente, 2 W
Certificati e approvazioni
• Scopo generale: CSA, FM, CE, UKCA, RCM
• Involucro a prova di fiamma con sonda IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• A prova di accensione della polvere con sonda IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Classe II, Div. 1, Gruppi E, F, G CSA/FM Classe III T4
• Involucro a prova di esplosione con sonda IS: CSA/FM Classe I, Div. 1, Gruppi A, B, C, D CSA/FM Classe II, Div. 1, Gruppi E, F, G CSA/FM Classe III T4
• Marina: Lloyds Register of Shipping, Categorie ENV1, ENV2 ed ENV5
• Protezione da troppo pieno: WHG (Germania) VLAREM II (Belgio)
• Altri: Approvazione del modello (Cina)
