Pointek CLS200 - Interruttore di livello a capacità standard

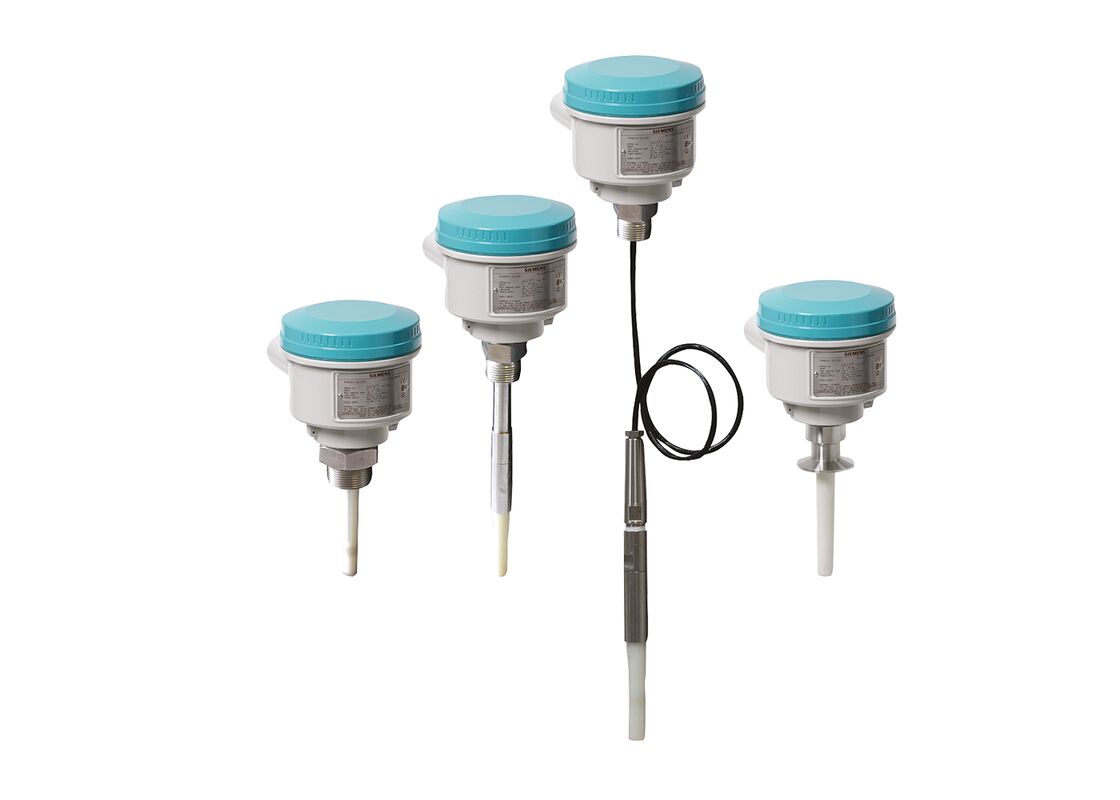

Il Pointek CLS200 (versione standard) è un versatile interruttore di livello a capacità e rilevamento materiali a spostamento di frequenza inversa con opzioni di asta/cavo configurabili e configurazioni di uscita. Ideale per il rilevamento di liquidi, solidi, fanghi, schiuma e interfacce, questo interruttore è dotato di capacità di sintonizzazione avanzate per ignorare l'accumulo sulla sonda.
Numeri di modello: 7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.....-....
Vantaggi principali
- La costruzione incapsulata protegge il circuito del segnale da urti, vibrazioni, umidità e condensa
- Elevata resistenza chimica per ambienti industriali gravosi
- Rilevamento del livello indipendente dal riferimento di terra del serbatoio o del tubo
- Insensibile all'accumulo di prodotto grazie all'oscillazione ad alta frequenza
- Tre indicatori LED per lo stato del sensore, lo stato dell'uscita e l'alimentazione
- Adatto ai requisiti di conformità API 2350
Applicazioni
La versione standard del Pointek CLS200 è dotata di tre indicatori LED con allarmi di base a relè e interruttore a stato solido. Questo interruttore universale gestisce applicazioni di rilevamento di solidi, liquidi e interfacce. L'alimentatore galvanicamente isolato accetta un'ampia gamma di tensioni (da 12 a 250 V CA/CC). Se utilizzato con un isolatore termico, i materiali della sonda in acciaio inossidabile e PPS (PVDF opzionale) offrono temperature nominali fino a 125 °C (257 °F) sulle parti a contatto con il processo.
L'interruttore rileva i materiali con costanti dielettriche di 1,5 o superiori monitorando le variazioni della frequenza di oscillazione, con impostazioni per il rilevamento prima del contatto o al contatto. Il CLS200 funziona indipendentemente dalle pareti del serbatoio o dei tubi, eliminando la necessità di elettrodi di riferimento esterni in recipienti non conduttivi come cemento o plastica.
Applicazioni principali
- Rilevamento del livello di liquidi e fanghi
- Monitoraggio dell'inventario di polveri e granuli
- Applicazioni in recipienti pressurizzati
- Installazioni in aree pericolose
Configurazione
Specifiche tecniche
Modalità di funzionamento:
Rilevamento del livello capacitivo a spostamento di frequenza inversa
Principio di misurazione:
Rilevamento del livello capacitivo a spostamento di frequenza inversa
Variabile misurata:
Variazione in picoFarad (pF)
Specifiche di uscita
Uscita relè:
1 relè SPDT Forma C
Tensione di contatto massima:
30 V CC / 250 V CA
Corrente di contatto massima:
5 A CC / 8 A CA
Capacità di commutazione massima:
150 W CC / 2.000 VA CA
Ritardo temporale:
1 ... 60 s
Uscita a stato solido:
Galvanicamente isolata
Tensione di commutazione massima:
30 V CC / 30 V picco CA
Corrente di carico massima:
82 mA
Caduta di tensione:
< 1 V, tipico a 50 mA
Condizioni ambientali
Temperatura ambiente:
-40 ... +85 °C (-40 ... +185 °F)
Temperatura di stoccaggio:
-40 ... +85 °C (-40 ... +185 °F)
Categoria di installazione:
II
Grado di inquinamento:
4
Condizioni del mezzo
Mezzi compatibili:
Liquidi, solidi sfusi, fanghi e interfacce
Costante dielettrica minima:
1.5
Temperatura di processo (senza isolatore termico):
-40 ... +85 °C (-40 ... +185 °F)
Temperatura di processo (con isolatore termico):
-40 ... +125 °C (-40 ... +257 °F)
Pressione di processo (versione asta):
-1 ... +25 bar g (-14,6 ... +365 psi g)
Pressione di processo (versione cavo):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Pressione di processo (versione con giunto scorrevole):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Progettazione e costruzione
Materiale dell'involucro:
Alluminio verniciato a polvere epossidica con guarnizione
Isolatore termico opzionale:
Acciaio inossidabile 316L
Collegamento:
Morsettiera rimovibile, max. 2,5 mm²
Grado di protezione:
IP65/Tipo 4/NEMA 4 (IP68 opzionale)
Ingresso cavi:
2 filettature M20 x 1,5 (opzione: 2 ingressi per condotto da ½" NPT, incluso 1 ingresso tappato)
Alimentazione:
12 ... 250 V CA/CC, 0 ... 60 Hz max. 2 W
Certificazioni e approvazioni
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Lloyds Register
WHG
VLAREM II
Omologazione del modello (Cina)
SIL
Prodotti e accessori correlati
| Codice articolo |
Descrizione |
| 7ML1830-1AP |
EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON GIUNTO GALVANIZZATO DA 1 POLLICE |
| 7ML1830-1AQ |
EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON GIUNTO IN PVC DA 3/4 - 1 POLLICE |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) per POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) per POINTEK CLS100 |
| 7ML1830-1JA |
PRESSACAVO, 1/2" NPT, DIP per uso generale |
| 7ML1830-1JB |
PRESSACAVO, 1/2" NPT, a prova di esplosione |
| 7ML1830-1JC |
Pressacavo M20 x 1,5 (uso generale e protezione contro le esplosioni di polveri) |
| 7ML1830-1JD |
PRESSACAVO, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Magnete di prova |
| 7ML1830-1JF |
AMPLIFICATORE / ALIMENTATORE VERSIONE DIGITALE |
| 7ML1830-1JK |
DISPLAY LCD PER CLS 200, DIGITALE |
| A5E01163672 |
Guarnizione di ricambio Synprene, versione involucro, per versioni IP65 |
| A5E01163673 |
Guarnizione di ricambio in silicone, versione involucro, per versione IP68 |
| A5E01163674 |
Coperchio cieco in alluminio di ricambio CLS200/CLS300/LC300, per versioni standard |
| A5E01163676 |
Coperchio in alluminio di ricambio CLS200/300 con finestra |
| A5E01163677 |
Kit, sensore per unità a cavo, PPS, standard, Viton |
| A5E01163678 |
Kit, sensore per unità a cavo, PPS, digitale, Viton |
| A5E01163679 |
Kit, sensore per unità a cavo, PPS, standard, FFKM |
| A5E01163680 |
Kit, sensore per unità a cavo, PPS, digitale, FFKM |
| A5E01163681 |
Kit, sensore per unità a cavo, PVDF, standard, FKM |
| A5E01163682 |
Kit, sensore per unità a cavo, PVDF, digitale, FKM |
| A5E01163683 |
Kit, sensore per unità a cavo, PVDF, standard, FFKM |
| A5E01163684 |
Kit, sensore per unità a cavo, PVDF, digitale, FFKM |
| A5E01163685 |
Ricambio, staffa di montaggio in acciaio inossidabile 316L |
| A5E01163686 |
Ricambio, connettore PROFIBUS, solo versioni IP65 |
| A5E03251681 |
Kit, CLS200 standard, trasmettitore |
