Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | KUS550 / KUS600 / KUS630 / KUS640 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 15*20*15cm, 0.3kg |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Gamma: | 1m~10m | Tensione di alimentazione: | 3,3… 30 VCC |
---|---|---|---|
Corrente di lavoro: | ≤ 10 mA | Segnale in uscita: | 4-20mA/NPN/PNP/RS485 |
Accuratezza di misurazione: | ≤ 1% F.S. | Compensazione di temperatura: | sì |
Risoluzione di gamma: | 0,1 mm | Temperatura di lavoro: | -40… 85℃ (233… 358K) |
Classe di protezione: | IP68 | Materiale guscio: | PVDF |
Connessione elettrica: | 5-core cavo (uscita analogica), un cavo dei 6 centri (uscita del commutatore) |

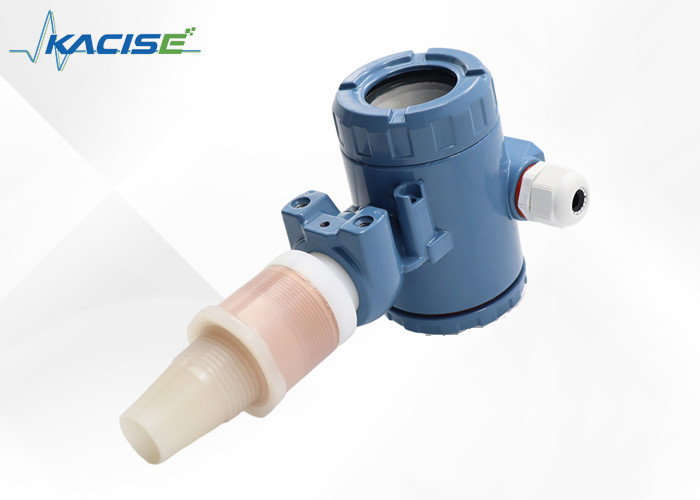

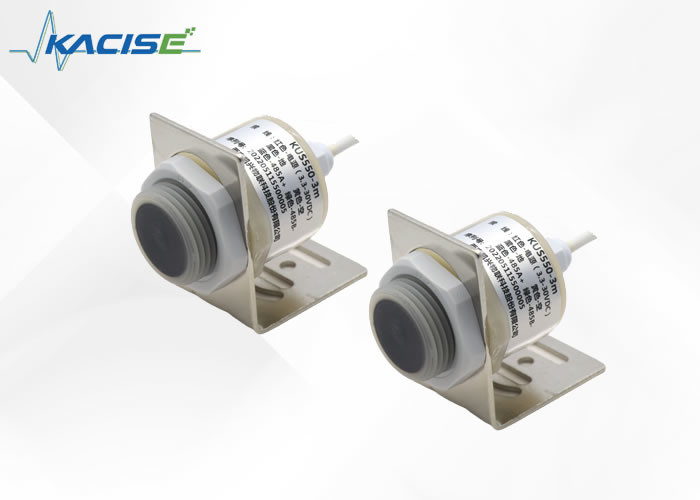

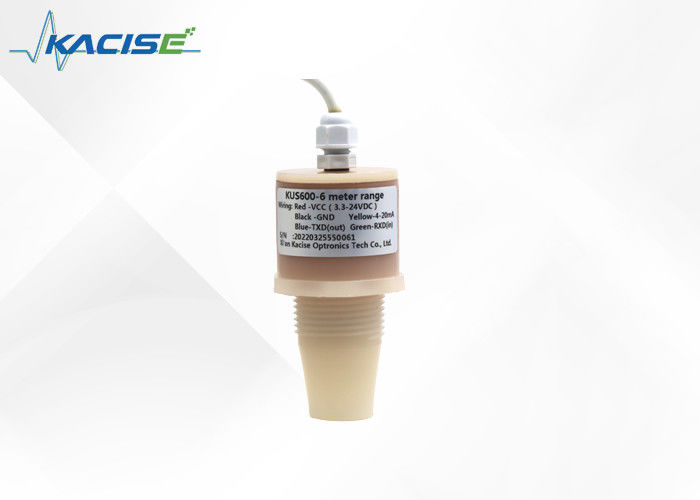

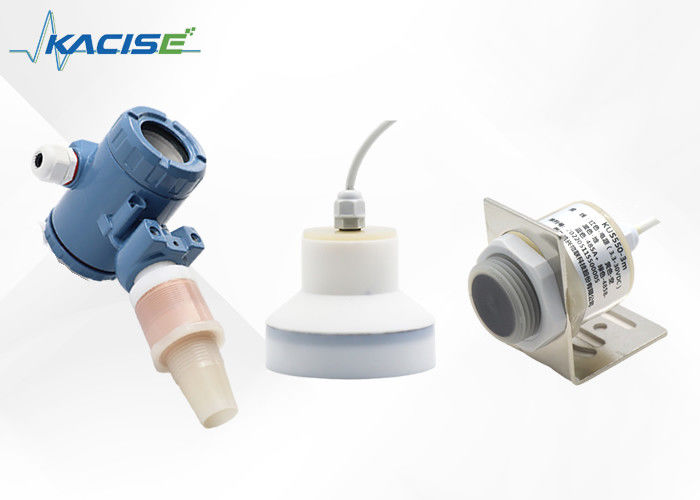

Sensore a ultrasuoni serie KUS
1. Caratteristiche
2. Descrizione
Il sensore di livello oggetto/liquido a ultrasuoni è installato sulla parte superiore del contenitore e, sotto il controllo funzionale dell'unità combinata e dei componenti elettronici, la sonda emette un fascio di impulsi ultrasonici sull'oggetto misurato.L'onda sonora viene riflessa dalla superficie dell'oggetto e parte dell'eco riflesso viene ricevuto dalla sonda e convertito in un segnale elettrico.Il tempo dall'emissione ultrasonica alla ri-ricezione è proporzionale alla distanza dalla sonda all'oggetto misurato.L'unità elettronica rileva questo tempo e calcola la distanza misurata dalla velocità nota del suono in modo da poter calcolare il valore del livello.Poiché la temperatura ha un effetto sulla velocità del suono, lo strumento dovrebbe misurare la temperatura per correggere la velocità del suono.Esistono molte opzioni per il sistema a quattro fili, che possono supportare contemporaneamente la comunicazione 4-20 mA e RS485.
Oltre al basso consumo energetico, hanno anche un'eccellente resistenza alla corrosione. Nella misurazione, l'onda ultrasonica pulsata viene inviata dal sensore (trasduttore) e l'onda sonora viene ricevuta dallo stesso sensore dopo essere stata riflessa dalla superficie dell'oggetto , e convertito in un segnale elettrico, e la distanza tra il sensore e l'oggetto misurato viene calcolata dal tempo che intercorre tra l'emissione e la ricezione dell'onda sonora.Poiché l'indicatore di livello ad ultrasuoni anticorrosione adotta la misurazione senza contatto, il mezzo misurato è quasi illimitato e può essere ampiamente utilizzato per misurare l'altezza di vari liquidi e materiali solidi.
3. Modalità a basso consumo energetico
La modalità di lavoro impostata su 2 è la modalità di lavoro a basso consumo energetico.
Come realizzare il sensore di livello e distanza a ultrasuoni a basso consumo energetico
a) Utilizzare circuiti integrati a bassa potenza
Utilizziamo circuiti integrati quasi nuovi per i quali il consumo energetico è normalmente basso.
b) Controllare la potenza di ciascun circuito nel sensore.
Ci sono tre parti del circuito nel sensore, il circuito di trasmissione, il circuito di ricezione e il circuito di base dell'MCU.L'mcu realizza la gestione del consumo energetico consentendo il controllo del lavoro di ciascuna parte del circuito, quindi controlla il consumo energetico.
c) Quando l'mcu stesso non funziona, entra in modalità sleep per ridurre ulteriormente il consumo energetico.
4.Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0 ℃, dovrebbe funzionare bene con le misure protettive.In caso di montaggio diretto del sensore in un foro passante utilizzando i dadi in acciaio, deve essere fissato al centro della filettatura dell'alloggiamento.
informazioni 5.Ordering
KNOI | Modello | Ouscita | Portata massima | Descrizione |
550/600/630/640 | ||||
Personalizzato | ||||
SW-1 | Uscita interruttore, SW-1 per un'uscita interruttore, SW-2 per 2 uscite interruttore | |||
mA | Uscita 4-20 mA a 3 fili | |||
5V | L'uscita è Vout 0-5V | |||
3v | L'uscita è Vout 0-3V | |||
RS485 | L'uscita è RS485 | |||
TTL | Uscita UART TTL | |||
XX m |
XX m è la portata massima rilevabile, la portata massima è di 5 metri L'impostazione predefinita è 2,5 m |
|||
KUS | 550 | RS485 | 2 m |
