| Luogo di origine: | La CINA |
| Marca: | Kacise |
| Numero di modello: | KUS600 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | 21*16*8cm, 0.3kg |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Gamma: | 0.6m-5m | Area inutilizzabile: | 0… 0.6m |
|---|---|---|---|
| Alimentazione elettrica: | 3.3V-24V | Segnale in uscita: | 0-5V/0-3V/4-20mA/NPN/PNP/RS485 |
| Classe di protezione: | IP68 | Materiale di rivestimento: | PVDF |
| Temperatura di lavoro: | -25… 70℃ (233… 358K) | Temperatura di stoccaggio: | -40… 85℃ (233… 358K) |
| Risoluzione di gamma: | 1mm | Accuratezza di misura: | 0,5%- 1% F.S. |
| Impiegati. Compensazione: | Sì | ||

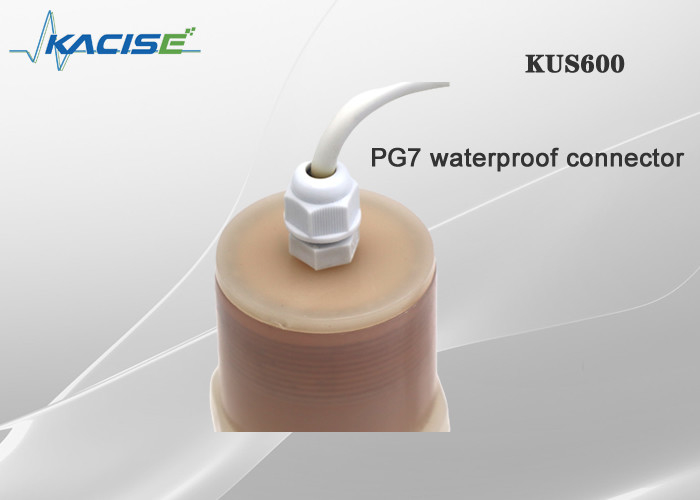

| Evidenziare: | Sensore di livello dell'acqua ultrasonico KUS600,Sensore di livello dell'acqua ultrasonico del connettore impermeabile |
||

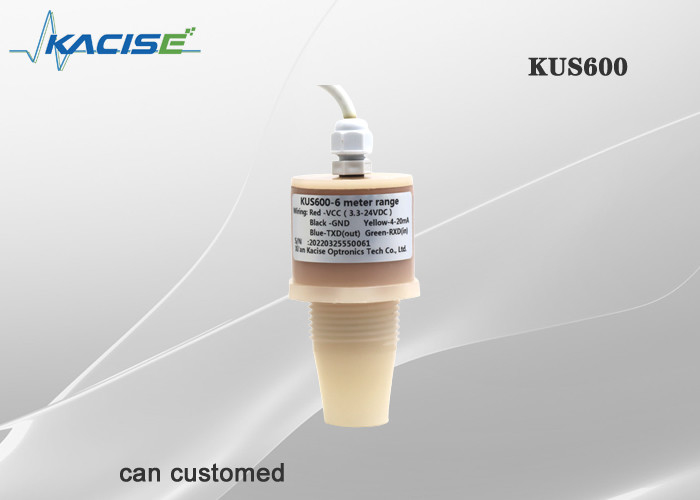

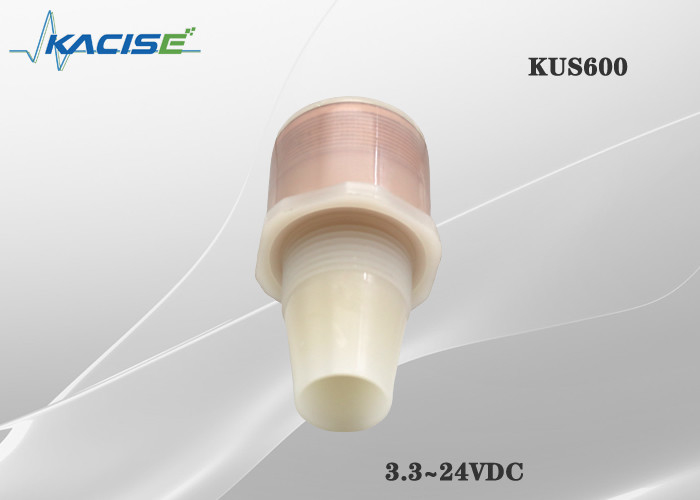

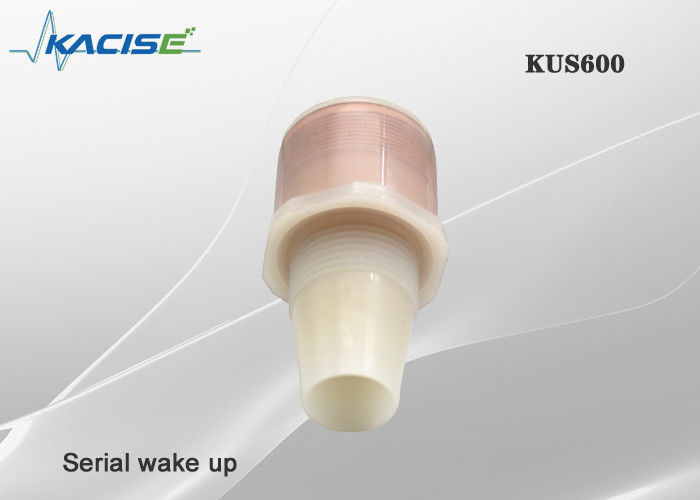

Sensore ultrasonico di serie KUS600
1. Caratteristiche
2.Instruction
Gli indicatori di livello ultrasonici sono utilizzati nella misura livellata liquida in vari campi industriali, particolarmente nel trattamento delle acque, gamma industriale di misura. L'indicatore di livello ultrasonico adotta la tecnologia della trasformazione di eco unico e del microprocessore avanzato, che può adattarsi alle varie condizioni di lavoro complesse. «L'eco falso che impara» la funzione permette allo strumento di confermare correttamente l'eco vero nelle circostanze false multiple di eco e di ottenere i risultati accurati di misura. Il trasduttore ha un sensore di temperatura incorporato, che può realizzare la compensazione di temperatura del valore di misura. Il trasduttore ultrasonico adotta la tecnologia brevettata della corrispondenza acustica ottimale, di modo che il suo potere di trasmissione può essere irradiato più efficacemente e la potenza del segnale può essere migliorata, in modo da raggiungere la misura accurata.
3. Dimensione
L'unità nel diagramma è millimetro.
4. Definizione elettronica dei segnali e dell'interfaccia
| Colore del cavo | Pin | Descrizione | Nota |
| Rosso | 1 | Alimentazione elettrica | 3.3V-24V |
| Nero | 2 | Terra | |
| Giallo | 3 | Uscita analogica | La versione di potere basso ha non uscita analogica |
| Blu | 4 | RS485A+ | |
| Verde | 5 | RS485B- |
5. Parametro
|
Modello: KUS600 |
||
| Gamma | 0.6m-5m, input a bassa potenza di tensione di sostegni di prodotto ampio, questa gamma sono per l'alimentazione elettrica 3.3V (gamma di 6m personalizzabile) | |
| Area inutilizzabile | 0… 0.6m | |
| Alimentazione elettrica | 3.3V-24V | |
| Consumo di energia | di meno che 0.3mA quando sonno, più di meno di 20mA quando emettono, più di meno di 5mA che quando misura | |
| Segnale in uscita | 0-5V /4-20mA/NPN/PNP/RS485 | |
| Collegamento elettrico | 5-core cavo (analogico), un cavo dei 6 centri (commutatore) | |
| Risoluzione di gamma | 1mm | |
| Accuratezza di misura | 0,5%- 1% F.S. | |
| Impiegati. compensazione | Sì | |
| Temperatura di lavoro | -25… 70℃ (233… 358K) | |
| Temperatura di stoccaggio | -40… 85℃ (233… 358K) | |
| Classe di protezione | IP68 | |
| Materiale di rivestimento | PVDF | |
stati 6.Installation
Se il sensore è installato alla caduta della temperatura dell'ambiente sotto 0℃, dovrebbe fare bene sui provvedimenti cautelari. Nel caso del montaggio diretto del sensore in un foro diretto facendo uso dei dadi, deve essere riparato al mezzo del filo d'abitazione.
Poiché l'onda ultrasonica pulsata trasmessa ha una determinata larghezza, l'onda riflessa in una piccola zona vicino alle sovrapposizioni del trasduttore con l'onda trasmessa, che non può essere identificata ed il suo valore di distanza non può essere misurata. Questa area è chiamata la zona morta di misura. La dimensione dell'angolo morto è collegata con la distanza di misura dell'onda ultrasonica.
7. Informazioni di ordinazione
| KUS | Dimensione corporea | Uscita | Gamma massima | Descrizione | |
| 600 | |||||
| Su misura | Su misura | ||||
| 4-20mA | uscita di modo 4-20mA con il protocollo di RS485 MODBUS | ||||
| 0-3.3V | La gamma dell'alimentazione elettrica è almeno 3,3 | ||||
| 0-5.0V | La gamma dell'alimentazione elettrica è almeno 5,0 | ||||
| RS485 | Modo di risparmio elettrico con il protocollo di RS485 MODBUS | ||||
| XX m. | XX m. è la gamma di massimo può essere individuato, la lunghezza di difetto è di 1 metro | ||||
| KUS | 600 | RS485 | 3m | ||
