Risoluzione ultrasonica di misura del sensore livellato 0.1mm del serbatoio di combustibile di KUM2500C

Sensore livellato dell'olio di KUM2500C onda ultrasonica

1. Panoramica di produzione
Il sensore livellato ultrasonico dell'olio è i dispositivi di sorveglianza della quantità dell'olio progettati per il personale dirigente del corteo di impresa. Può impedire il furto della benzina dai driver, ottimizzare il costo del trasporto, l'azione movente del driver ed assistere la decisione statistica, ecc. Il sensore usa la sonda ultrasonica per individuare l'altezza del livello di olio ed effettua l'elaborazione astuta per il segnale di altezza della quantità dell'olio con il programma incorporato della parte principale. Poi invia le informazioni della quantità dell'olio alla piattaforma del sistema con GPS per generare il rapporto di quantità dell'olio dopo l'analisi. Il sensore sostiene la porta seriale e l'uscita analogica e può collegarsi con GPS della maggior parte didi marca/della macchina tutta compresa di Beidou. Di conseguenza, il sensore può essere collegato facilmente con il sistema di controllo dietro le quinte.
I prodotti adottano la misura che senza contatto la tecnologia dei sensori dell'onda ultrasonica si è sviluppata indipendente dalla nostra società ed in primo luogo creato sul piano nazionale e che è ampiamente usata nel consumo di combustibile che controlla i progetti per i veicoli e venduti oltremare.

2.Features

• Prova ultrasonica ad alta frequenza

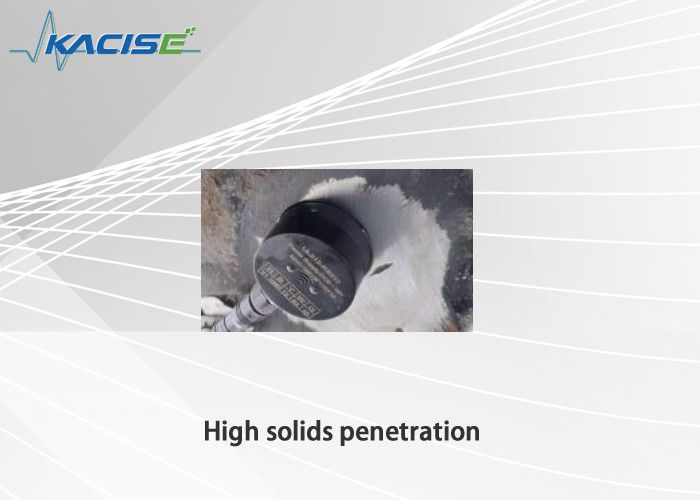

• Alta penetrazione dei solidi
• Adatto a contenitori di vari materiali quali metallo e plastica
• Alta uscita di misura di stabilità
• Modello dell'elaborazione dei dati diblocco incorporato
• Risoluzione di misura di millimetro

3. Introduzione al prodotto

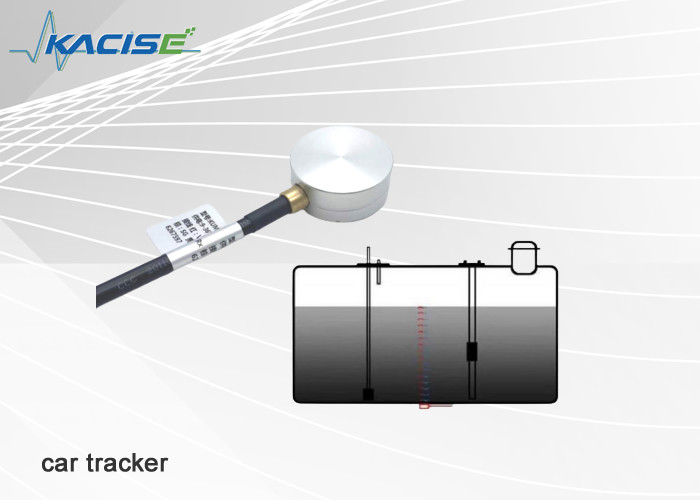

3.1. L'immagine del prodotto reale è indicata nella la seguente figura.

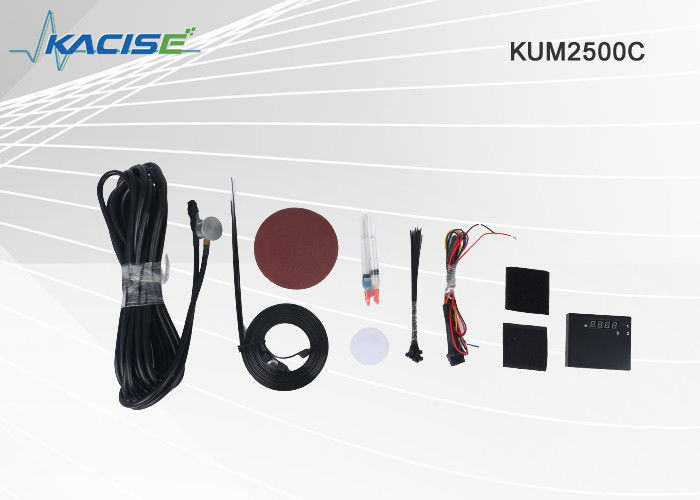

3.2. Lista di configurazione del prodotto
Lista standard di configurazione:

Lista facoltativa di configurazione:

3.3. Parametri tecnici

3,4 caratteristiche di prodotto
1. Alta precisione: Il rapporto di risoluzione della misura di altezza del livello di olio del sensore livellato dell'olio è 0.1mm e l'accuratezza di misura è ±0.5%. L'alta accuratezza di misura può essere garantita all'ambiente esterno freddo ad alta temperatura ed alto.
2. buona stabilità a lungo termine: Il sensore livellato dell'olio adotta il metodo di misura dell'onda ultrasonica e realizza non la misura del contatto. È differente dal galleggiante tipo, tipo di pressione, metodi scorrevoli magnetici di misura di sistema che adottano attualmente generalmente i metodi di misura del contatto diretto in modo da evitare la corrosione e l'inquinamento del sensore livellato dell'olio da olio combustibile e mantenere la stabilità a lungo termine.
3. installazione e manutenzione facili: Deve soltanto installare la sonda del sensore alla parte inferiore di serbatoio di combustibile esterno. Non c'è necessità di cambiare il sistema di misura attuale del serbatoio di combustibile, nessun bisogno al luogo di perforazione e di fare il cambiamento sul serbatoio di combustibile. Allo stesso tempo, può garantire il funzionamento normale di precedente metro dell'olio dei veicoli.
4. suono ambientale, piccolo consumo di energia. Non la misura del contatto lo rende inutile alla galleria sopra o modifica il serbatoio di combustibile. Nessun sporcizia ed inquinamento saranno portati all'olio combustibile.
5. forte affidabilità: Ancora lavori normalmente all'ambiente ostile; anti-umido, antiacido, infiammare ritardo, anti-interferenza ed intelligente.

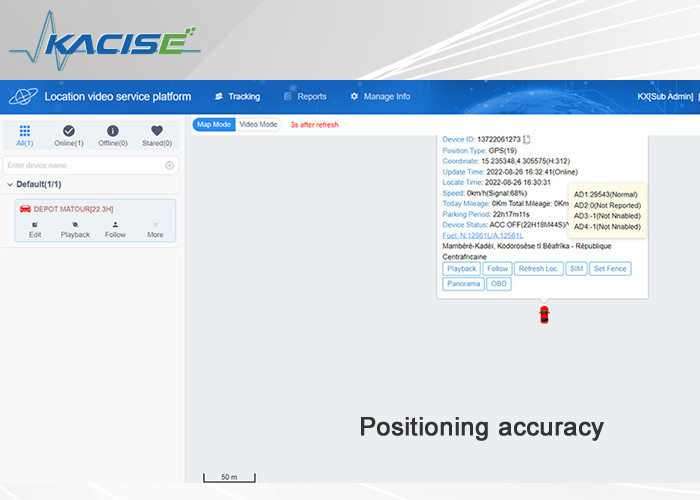

Il prodotto può essere usato indipendente usando lo schermo di visualizzazione ausiliario. Può anche essere usato con l'attrezzatura di GPS trasferendo i dati all'attrezzatura diretta dietro le quinte di GPS per le statistiche, l'analisi di bilancio e la domanda di dati.
2,5. Portata applicabile
Il sensore livellato ultrasonico dell'olio è adattato a tutti i tipi di veicoli (quali i veicoli di logistica, taxi, bus e carrozze ferroviarie, ecc) per registrare il rifornimento di carburante, consumo di olio dei veicoli con la digitalizzazione per impedire l'avvenimento del furto del combustibile, evita lo spreco delle risorse, per migliorare l'efficienza della gestione e la sicurezza stradale e per migliorare il livello di gestione dell'operazione.

4.Wiring
1. sistemi la linea di estensione nella carrozza. I collegamenti dovrebbero seguire la trave trasversale del veicolo ai tempi di collegamenti. Non dovrebbero colpire il saltatore a scaricamento automatico originale, la riparazione capa, ecc ed altre funzioni originali.
2. La linea di estensione dovrebbe essere a partire dal motore del veicolo da evitare produrre il disturbo elettromagnetico prodotto dal motore.
3. Il terminale della linea della sonda e della linea di estensione dovrebbe essere convolved correttamente per evitare che cad da.
4. La linea di estensione dovrebbe essere almeno distanza di 20cm alle parti di riscaldamento del veicolo. Il nastro di riparazione è usato per riparare la linea di estensione ogni 50cm. Sistemi il cavo alla posizione di installazione del veicolo ragionevolmente.


5. Colleghi i veicoli e confermi i dati della piattaforma
1. sconnessione con l'alimentazione elettrica e riparare la parte principale alla posizione vicino a GPS (dove la perdita dell'acqua non accadrà) e ripararla correttamente;
2. Il cavo rosso e nero della linea dell'interfaccia utente è collegato all'alimentazione elettrica pubblica del veicolo con cavo rosso che collegano il ruolo positivo e cavo nero che collega il palo negativo.
Selezioni il modo dell'interfaccia secondo l'interfaccia del consumo di olio della raccolta di GPS.
Quantità analogica del A.: La linea verde è collegata con il porto analogico della raccolta di GPS. Il cavo nero è collegato con la terra analogica della raccolta di GPS;
B. RS232 Communication: Il cavo giallo (TX) è collegato con GPS RX ed il cavo blu (RX) è collegato con GPS TX. Il cavo nero (terra) è collegato con la terra di GPS.
C. RS485 Communication: Il cavo marrone (B) è collegato con la B di GPS; il cavo porpora (A) è collegato con A di GPS e del cavo bianco è collegato con la terra di GPS.
3. alimenti sopra e controlli se la piattaforma fornisce i dati del consumo di olio.
