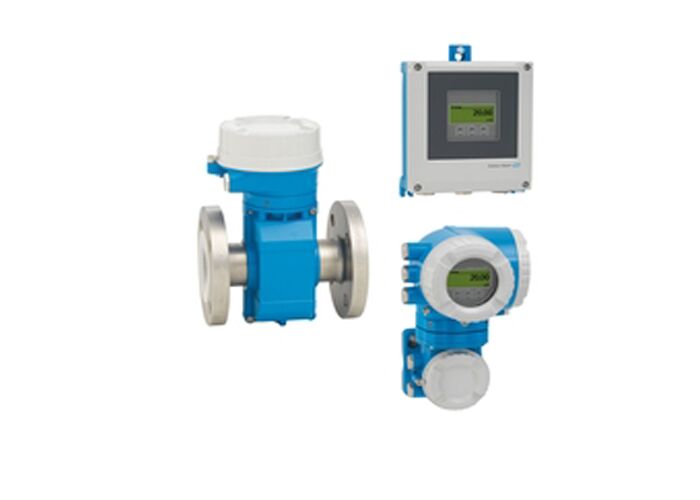

Proline Promag P 500 misuratore di flusso elettromagnetico
Misuratore di flusso ad alta temperatura per applicazioni di processo in versione remota con fino a 4 I/O.
Dedicato alle applicazioni chimiche e di processo con liquidi corrosivi e alte temperature medie.
Campo di applicazione
Promag P è progettato per applicazioni chimiche e di processo con liquidi corrosivi e temperature medie più elevate.
Con il suo innovativo trasmettitore remoto, il Promag P 500 massimizza la flessibilità dell'installazione e la sicurezza operativa.
La tecnologia Heartbeat consente la conformità e la sicurezza dei processi in ogni momento.
Principio di misura
elettromagnetica - Il principio di misurazione bidirezionale è praticamente indipendente dalla pressione,
densità, temperatura e viscosità.
Principali vantaggi
- Diverse applicazioni con una grande varietà di materiali bagnati
- Misurazione del flusso di risparmio energetico senza perdita di pressione dovuta a costrizione della sezione trasversale
- Funzionamento senza manutenzione senza parti mobili
- L'accesso completo alle informazioni di processo e diagnostica con numerosi I/O e Ethernet liberamente combinabili
- Riduzione della complessità e della varietà grazie a una funzionalità di I/O liberamente configurabile
- Verifica integrata tramite la tecnologia Heartbeat
Specifiche tecniche
| Intervallo di diametro nominale |
DN 15 a 600 (1⁄2 a 24") |
| Max. Errore di misura |
Flusso volumetrico (standard): ±0,5% o.r. ±1 mm/s (0,04 pollici/s)
Flusso di volume (opzionale): ±0,2% o.r. ± 2 mm/s (0,08 pollici/s), Flat Spec |
| Distanza di misura |
4 dm3/min a 9600 m3/h (1 gal/min a 44.000 gal/min) |
| Max. Pressione di processo |
PN 40, classe 300, 20K |
Intervalli di temperatura
| Temperatura media |
Involucro PFA: da -20 a +150 °C (da -4 a +302 °F)
Involucro PFA ad alta temperatura: -20 a +180 °C (-4 a +356 °F)
PTFE: da -40 a + 130 °C (da -40 a + 266 °F) |
| Temperatura ambiente |
Flancia in acciaio al carbonio: -10 °C a +60 °C (+14 °F a +140 °F)
Flancia in acciaio inossidabile: -40 °C a +60 °C (-40 °F a +140 °F) |
Materiali bagnati
- Liner:PFA; PTFE
di una lunghezza di 20 mm o più1.4435 (316L); lega C22, 2.4602 (UNS N06022);
Tantal; Platino; Titanio; Duplex 1.4462 (UNS S31803)
Caratteristiche del dispositivo
Caratteristiche del sensore:
- Diametro nominale massimo: DN 600 (24")
- Tutte le omologazioni comuni Ex
- Involucro di PTFE o PFA
Caratteristiche del trasmettitore:
- Versione remota con fino a 4 I/O
- Display retroilluminato con controllo tattile e accesso WLAN
- Cavo standard tra sensore e trasmettitore
Input e output
| Prodotti |
4-20 mA HART (attivo/passivo)
4-20 mA WirelessHART
4-20 mA (attivo/passivo)
Impulso/frequenza/uscita dell'interruttore (attivo/passivo)
Doppia uscita di impulsi (attiva/passiva)
Uscita del relè |
| Input |
Input di stato, 4-20 mA |
Comunicazione digitale
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus TCP su Ethernet-APL, PROFINET, PROFINET su Ethernet-APL
Ethernet/IP, OPC-UA
Approvazioni e certificazioni
Zona pericolosa:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Sicurezza del prodotto:Marcatura CE, C-tick, EAC
Sicurezza funzionale:IEC 61508, applicabile ai sensi della IEC 61511
Marina:Approvazioni LR, DNV, ABS, BV
Pressione:PED, CRN
Igiene:ACS, NSF 61, WRAS
