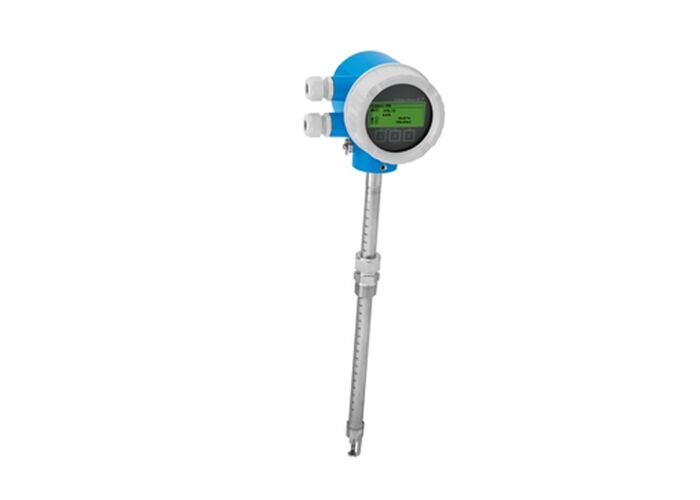

Flusometro di massa termica di prolina B 150
Misuratore di portata per la misurazione economica e il facile monitoraggio dei gas di utilità, adatto ad aria, azoto, anidride carbonica e argon in condotte circolari o condotti rettangolari.
Campo di applicazione
La versione di inserimento B 150 a massa t è adatta per grandi condotte o condotti di ventilazione rettangolari ed è progettata per la misurazione economica dei gas di utilità, in particolare dell'aria compressa.Questo dispositivo di tendenza è ideale per applicazioni di sotto-metratura con tecnologia a 4 fili contenuta in un resistente alluminio compatto.
Principali vantaggi
- Adatti all'aria, all'azoto, all'anidride carbonica e all'argon in condotte circolari o rettangolari
- Monitoraggio ottimale del processo - misurazione facile anche a basse pressioni e velocità di flusso
- Misurazione conveniente - facile installazione, perdita di pressione trascurabile e priva di manutenzione
- Tendenza affidabile del flusso - misurazione multivariabile
- Mangiare in modo rapido ed efficiente - menu di funzionamento guidati
- Alta disponibilità degli impianti - autodiagnosi e monitoraggio degli errori
- Recupero automatico dei dati per la manutenzione
Specifiche tecniche
Principio di misura
Misurazione del flusso di massa termica
Variabili misurate
Flusso di massa, temperatura, flusso di volume corretto, flusso di volume FAD
Specifiche di prestazione
Max. errore di misurazione:
3% di orario di lavoro / 4% di orario di lavoro / 5% di orario di lavoro
Distanza di misura (aria):
da 20 a 720 000 kg/h (45 a 1,587600 lb/h)
20 a 1.080,000 kg/h (45 a 2,381,400 lb/h)
Temperatura media:
-40 a +100 °C (-40 a +212 °F)
Pressione di processo massima:
20 bar g (290 psi g)
Temperatura ambiente:
-40 a +60 °C (-40 a +140 °F)
Diametro nominale:
DN 80 a 1500 (3" a 60")
* A seconda dell'opzione scelta per ordinare la funzione "Flusso di taratura"
Materiali bagnati
- Trasduttore:1.4404 (316L)
- Tubo di inserimento:1.4404 (316L); 1.4435 (316L)
- Collegamento:
- Apparecchiatura di compressione: 1.4404 (316L)
- Anello di tenuta: EPDM; HNBR; 1.4401 (316)
- Anello di fissaggio: PEEK 450G
Elettronica e comunicazioni
Fornitore di alimentazione:
DC da 18 a 30 V
Prodotti:
4-20 mA HART (attivo)
Impulso/frequenza/uscita dell'interruttore (passivo)
Input:
Input di stato
Comunicazione digitale:
HART
Display/Operazione:
Display a 4 righe con pulsanti
Costruzione e protezione
Alloggiamento del trasmettitore:
AlSi10Mg, rivestito
Grado di protezione:
IP66/67, camera di tipo 4X
Approvazioni e certificazioni
Zona pericolosa: ATEX, IECEx, cCSAus
Metrologia: taratura effettuata su impianti di taratura accreditati (secondo ISO/CEI 17025), NAMUR
Pressione: CRN
Caratteristiche del dispositivo
Caratteristiche del sensore
- Monitoraggio ottimale del processo - misurazione facile anche a basse pressioni e velocità di flusso
- Misurazione conveniente - facile installazione, perdita di pressione trascurabile e priva di manutenzione
- Tendenza affidabile del flusso - misurazione multivariabile
- Versione di inserimento per diametro nominale DN 80 a 1500 (3" a 60")
- Installazione e rimozione del sensore senza interruzione del processo
- Facile installazione
Caratteristiche del trasmettitore
- Mangiare in modo rapido ed efficiente - menu di funzionamento guidati
- Alta disponibilità degli impianti - autodiagnosi e monitoraggio degli errori
- Recupero automatico dei dati per la manutenzione
- Dispositivo in versione compatta con alimentazione a corrente continua 24 V
- 4-20 mA HART, uscita impulso/frequenza/interruttore
- Trasmettitore compatto e robusto
