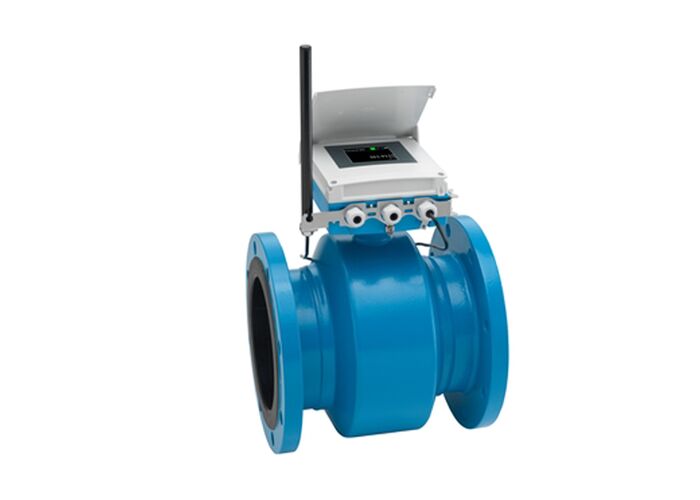

Proline Promag W 800 misuratore di flusso elettromagnetico
Misuratore di portata alimentato a batteria con protezione contro la corrosione EN ISO 12944 e modalità intelligente di efficienza energetica.Sensore certificato per le applicazioni idriche e delle acque reflue più esigenti.
Campo di applicazione
Promag W 800 è ideale per applicazioni off-grid nell'industria idrica, consentendo una misurazione affidabile del flusso in installazioni sotterranee dirette o in ambienti sottomarini.Il trasmettitore alimentato a batteria fornisce la trasmissione mondiale dei dati misurati senza ulteriore alimentazione energeticaLa tecnologia Heartbeat garantisce l'affidabilità delle misurazioni e la verifica della conformità.
Principali vantaggi
- Magmetro a batteria di lunga durata con integrazione e comunicazione sicura del sistema
- Protezione contro la corrosione per impianti sotterranei o per uso permanente sott'acqua
- Ingegneria flessibile - sensori con connessioni fisse o di processo a fusione
- Miglioramento della disponibilità dell'impianto - sensori conformi ai requisiti specifici del settore
- Immagazzinamento e trasmissione sicuri dei dati - comunicazione criptata in tutto il mondo tramite rete mobile
- Comodo di messa in servizio e di funzionamento - accesso al dispositivo tramite Bluetooth utilizzando l'app intuitiva SmartBlue
- Verifica integrata - Tecnologia dei battiti cardiaci
Specifiche tecniche
Principio di misura
- Elettromagnetici
Intervallo di diametro nominale
DN 25 a 900 (1 a 36")
Variabili misurate
Flusso di volume
| Specificità |
Valore |
| Max. Errore di misura |
Flusso volumetrico: ±0,5 per cento o.r. ± 2 mm/s (±0,5 per cento o.r. ± 0,08 in/s) |
| Distanza di misura |
9 dm3/min a 22500 m3/h (2,5 a 100000 gal/min) |
| Max. Pressione di processo |
PN 40, classe 300, 20K |
Intervalli di temperatura
| Materiale di rivestimento |
Intervallo di temperatura |
| Gomma dura |
0 a +70 °C (+32 a +158 °F) |
| Poliuretano |
-20 a +50 °C (-4 a +122 °F) |
| PTFE |
-20 a 70 °C (-4 a +158 °F) |
| Ambiente (Flancia in acciaio al carbonio) |
-10 a +60 °C (14 a +140 °F) |
| Ambiente (Flancia in acciaio inossidabile) |
-40 a +60 °C (-40 a +140 °F) |
Materiali bagnati
- Liner:poliuretano; PTFE; gomma dura
di una lunghezza di 20 mm o più1.4435 (316L); lega C22, 2.4602 (UNS N06022)
Materiali da costruzione
Alloggiamento del sensore:DN 25 a 300 (1 a 12"): AlSi10Mg, rivestito; DN 350 a 900 (14 a 36"): Acciaio al carbonio con vernice protettiva
Alloggiamento del trasmettitore:Policarbonato
Caratteristiche
Caratteristiche del sensore
- Funzionamento sicuro e affidabile a lungo termine - sensore robusto e completamente saldato
- Misurazione del flusso a risparmio energetico - nessuna perdita di pressione a causa della costrizione della sezione trasversale
- Senza manutenzione - senza parti mobili
- Autorizzazioni internazionali di acqua potabile
- Grado di protezione IP68 (coperta di tipo 6P)
Caratteristiche del trasmettitore
- Immagazzinamento e trasmissione sicuri dei dati - comunicazione criptata in tutto il mondo tramite rete mobile
- Comodo di messa in servizio e di funzionamento - accesso al dispositivo tramite Bluetooth utilizzando l'app intuitiva SmartBlue
- Verifica integrata - Tecnologia dei battiti cardiaci
- Casco del trasmettitore in policarbonato resistente
- durata della batteria fino a 15 anni
- Gli intervalli di misura possono essere adattati individualmente
Dettagli tecnici
Grado di protezione
Versione compatta: cassa tipo 4X IP66/67 e cassa tipo 6P IP68
Versione a distanza del sensore (standard): IP66/67, alloggiamento di tipo 4X
Versione a distanza del sensore (opzionale): camera IP68, tipo 6P, con vernice protettiva secondo la norma EN ISO 12944 C5-M/Im1/Im2/Im3
Visualizzazione/Operazione
Display retroilluminato a 4 linee con controllo tattile (operazione dall'esterno); configurazione tramite display locale e strumenti operativi possibili; accesso remoto ai dati via posta e SMS.
Comunicazione e I/O
| Tipo |
Specificità |
| Prodotti |
3x uscita di impulso/interruttore (passivo); Modbus RS485 |
| Input |
Input di stato |
| Comunicazione digitale |
LTE Cat M1; LTE Cat NB1; LTE Cat NB2; GPRS; EGPRS |
Fornitore di energia
Interni: batterie a CC 3,6 V
Esterno: AC 85 a 265 V (47 a 63 Hz) / DC 19 a 30 V
Approvazioni e certificazioni
Zona pericolosa: CSA, GP
Sicurezza del prodotto: Marcatura CE, Marcatura EAC, Marcatura UKCA
Metrologia: taratura secondo ISO/IEC 17025, trasferimento di custodia MI-001, tecnologia dei battiti cardiaci ISO 9001:2015
Pressione: CRN, PED
Igienica: omologazione dell'acqua potabile: ACS, KTW-BWGL, NSF 61, WRAS BS 6920
