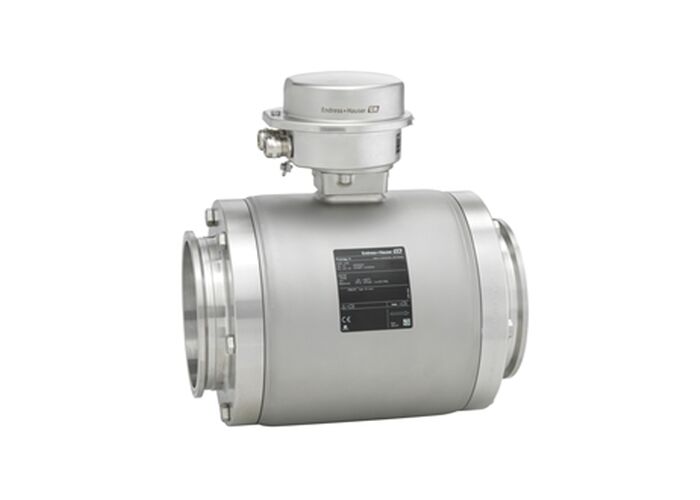

Proline Promag H 100 Misuratore di flusso elettromagnetico
Specializzato in applicazioni igieniche con trasmettitore ultracompatto, misurazione multivariabile di flusso, temperatura e conducibilità.Dedicato alle applicazioni più esigenti nell'industria alimentare e delle bevande e nelle scienze della vita.
Campo di applicazione
Promag H è il sensore preferito per applicazioni igieniche con requisiti più elevati nell'industria alimentare e delle bevande e delle scienze della vita.Il trasmettitore ultra-compatto offre prestazioni complete con il minimo impatto e consente un'integrazione del sistema senza soluzione di continuitàLa tecnologia Heartbeat consente la conformità e la sicurezza dei processi in ogni momento.
Principali vantaggi
- Misurazione multivariabile per flusso, temperatura e conduttività
- Concetto di installazione flessibile - numerosi collegamenti igienici di processo
- Misurazione del flusso a risparmio energetico - nessuna perdita di pressione a causa della costrizione della sezione trasversale
- Trasmettitore a risparmio di spazio - piena funzionalità sul più piccolo impatto
- Servizio web integrato - gestione locale senza software e hardware aggiuntivi
- Verifica integrata - Tecnologia dei battiti cardiaci
- Senza manutenzione - senza parti mobili
Specifiche tecniche
| Principio di misura |
- Elettromagnetici |
| Intervallo di diametro nominale |
DN da 2 a 150 (1⁄12 a 6) |
| Distanza di misura |
00,06 dm3/min a 600 m3/h (0,015 a 2650 gal/min) |
| Max. Errore di misura |
Flusso volumetrico (standard): ±0,5% o.r. ±1 mm/s (0,04 pollici/s)
Flusso di volume (opzionale): ±0,2% o.r. ± 2 mm/s (0,08 pollici/s) |
| Intervallo di temperatura medio |
-20 a +150 °C (-4 a +302 °F) |
| Intervallo di temperatura ambiente |
-40 a +60 °C (-40 a +140 °F) |
| Max. Pressione di processo |
PN 40, classe 150, 20K |
| Grado di protezione |
Standard: IP66/67, alloggiamento tipo 4X
Opzione: IP69 |
Variabili misurate
Flusso di volume, temperatura, conduttività, flusso di massa, flusso di volume corretto, conduttività corretta
Materiali bagnati
- Liner:PFA
di una lunghezza di 20 mm o più1.4435 (316L); lega C22, 2.4602 (UNS N06022); tantallo; platino
Connessioni di processo:acciaio inossidabile, 1.4404 (F316L); PVDF; manica adesiva in PVC
Sigilli:Sigillo a anello O (EPDM, FKM, Kalrez), sigillo stampato asettico (EPDM, FKM, silicone)
Anelli di messa a terraacciaio inossidabile, 1,4435 (316L); lega C22, 2,4602 (UNS N06022); tantalio
Caratteristiche del dispositivo
Caratteristiche del sensore
- Concetto di installazione flessibile - numerosi collegamenti igienici di processo
- Misurazione del flusso a risparmio energetico - nessuna perdita di pressione a causa della costrizione della sezione trasversale
- Senza manutenzione - senza parti mobili
- Misurazione integrata della temperatura
- Cassa del sensore in acciaio inossidabile (3-A, EHEDG)
- Materiali bagnati CIP, SIP puliziabili
Caratteristiche del trasmettitore
- Trasmettitore a risparmio di spazio - piena funzionalità sul più piccolo impatto
- Servizio web integrato - gestione locale senza software e hardware aggiuntivi
- Verifica integrata - Tecnologia dei battiti cardiaci
- Alloggiamento del trasmettitore robusto e ultracompatto
- Alto grado di protezione: IP69
- Display locale disponibile
Approvazioni e certificazioni
Zona pericolosa:ATEX, IECEx, cCSAus, INMETRO, EAC
Sicurezza del prodotto:CE, C-tick
Metrologia:Calibrazione effettuata su impianti di calibrazione accreditati (secondo ISO/CEI 17025)
Marina:Omologazione LR, omologazione DNV, omologazione ABS, omologazione BV
Pressione:PED, CRN
Materiale:3.1 materiale
Igiene:EHEDG, 3-A, rivestimento e sigilli conforme FDA, cGMP
