Analizzatore di ossigeno e umidità a zirconia ZR22G Yokogawa, uscita 4-20mA
| Attributo |
Valore |
| Segnale di uscita |
4-20MA |
| Ingresso contatto |
Due punti |
| Alimentazione |
Da 85 a 264 V CA; da 45 a 66 Hz |
| Intervallo di misurazione |
Da 0,01 a 100 Vol% O2 |
| Evidenziazione |
Analizzatore di ossigeno a zirconia Zr22g, analizzatore di ossigeno a zirconia a canale singolo, analizzatore di umidità a ossigeno a zirconia |

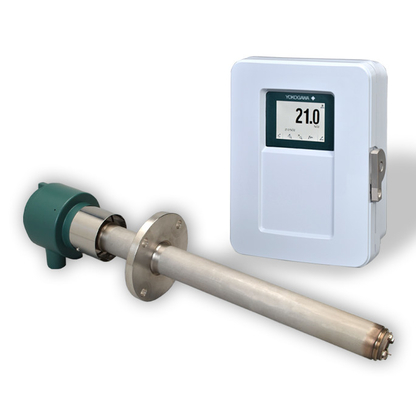

Analizzatore di ossigeno e umidità a zirconia a canale singolo Yokogawa
Questo analizzatore è composto da una sonda e un convertitore e funziona sia come analizzatore di ossigeno a zirconia che come analizzatore di umidità ad alta temperatura.
Introduzione al prodotto
Come analizzatore di ossigeno a zirconia, è altamente adatto per monitorare la concentrazione di ossigeno nei gas di combustione di caldaie grandi o piccole, vari forni industriali e dispositivi di combustione. Svolge anche un ruolo nel controllo della combustione a basso contenuto di ossigeno.
Come analizzatore di umidità ad alta temperatura a zirconia (del tipo separato), viene utilizzato per la misurazione continua dell'umidità dei gas caldi negli essiccatori che si basano su riscaldatori elettrici o gas caldi come fonte di calore. Inoltre, trova applicazione in una serie di processi di produzione che coinvolgono umidificatori ed essiccatori, aiutando nella misurazione e nel controllo dell'umidità per migliorare la produttività in questi settori.
Gli scenari applicativi specifici includono:
Per l'analizzatore di ossigeno a zirconia: caldaie di grandi, medie o piccole dimensioni (utilizzate per energia elettrica, olio combustibile pesante, gas, carbone, ecc.) e vari forni industriali (come forni di riscaldamento a olio/acciaio, forni a carbone, ecc.).
Per l'analizzatore di umidità ad alta temperatura a zirconia: il processo di colorazione nelle fabbriche tessili, il processo di polimerizzazione a vapore per prodotti in calcestruzzo, vari processi di produzione ed essiccazione di materiali da costruzione, legno, alimenti, ecc. e vari processi di produzione e umidificazione di prodotti alimentari.
Caratteristiche del prodotto
- Il convertitore ZR802G è dotato di un display digitale che mostra non solo la concentrazione di ossigeno, ma anche la temperatura della cella e la forza elettromotrice della cella.
- Include un'interfaccia uomo-macchina (HMI) con un funzionamento touchscreen facile da usare, che rende l'operazione più comoda.
- Ha doppie funzioni, fungendo sia da analizzatore di ossigeno che da analizzatore di umidità ad alta temperatura, soddisfacendo diverse esigenze di misurazione.
- Gli analizzatori di umidità ad alta temperatura a zirconia di tipo separato possono misurare continuamente l'umidità dei gas caldi, il che è vantaggioso per migliorare la produttività nei relativi campi di applicazione.
Parametri del prodotto
Specifiche tecniche a colpo d'occhio
| Oggetto di misurazione |
Analizzatore di ossigeno: concentrazione di ossigeno nei gas di scarico della combustione e nei gas misti
Analizzatore di umidità: vapore acqueo (in vol%) nei gas misti (aria e vapore acqueo) |
| Sistema di misurazione |
Sistema a zirconia (rilevatore ZR22G) |
| Intervallo di misurazione |
O2: 0,01-100 vol%
H2O: 0-100 vol%
Rapporto di miscelazione: 0-1,000 kg/kg |
| Comunicazione digitale |
HART7 (AO1, da 250 a 550 Ω)
Ethernet (Modbus TCP)
RS-485 (Modbus RTU) |
| Ripetibilità |
O2: ± 0,5% F.S. (da 0 a 5 vol% O2 o più e meno di 0 a 25 vol% O2)
O2: ± 1% F.S. (da 0 a 25 vol% O2 o più e fino a 0 a 100 vol% O2)
H2O: ± 1 vol%H2O (pressione del gas di campionamento 2 kPa o inferiore) |
| Linearità |
O2: ± 1% F.S. (da 0 a 5 vol% O2 o più e meno di 0 a 25 vol% O2)
O2: ± 3% F.S. (da 0 a 25 vol% O2 o più e meno di 0 a 50 vol% O2)
O2: ± 5% F.S. (da 0 a 50 vol% O2 o più e fino a 0 a 100 vol% O2)
H2O: ± 2 vol%H2O (pressione del gas di campionamento: entro ± 0,49 kPa)
H2O: ± 3 vol%H2O (pressione del gas di campionamento: 2 kPa o inferiore) |
| Deriva |
O2: sia zero che span ± 2% F.S. /mese
H2O: sia zero che span ± 3 vol%H2O /mese |
| Tempo di risposta |
Risposta del 90% entro 5 secondi. |
