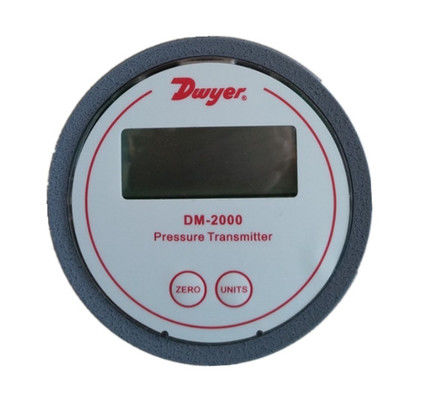

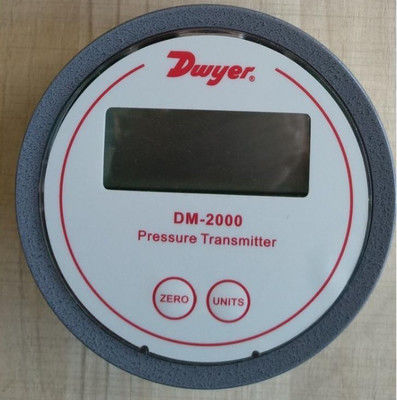

Trasmettitore di pressione differenziale della serie Dwyer DM-2000 per aria e gas

Trasmettitore di pressione differenziale Dwyer Serie DM-2000 per aria e gas

Introduzione al prodotto

Il trasmettitore di pressione differenziale Dwyer Serie DM-2000 è progettato per misurare la pressione dell'aria e dei gas compatibili, fornendo un segnale di uscita standard da 4-20 mA per una perfetta integrazione con i sistemi di controllo industriali. Il suo alloggiamento è progettato per adattarsi allo stesso ritaglio di un manometro Magnehelic  standard, consentendo un retrofit semplice. Calibrato in fabbrica per intervalli di pressione specifici, questo trasmettitore è caratterizzato da una costruzione in plastica rinforzata con fibra di vetro con connessioni di pressione integrate per un'installazione rapida. Le regolazioni digitali a pulsante di zero e span semplificano la calibrazione sul campo, mentre un display LCD a 3,5 cifre opzionale visualizza i valori di processo in unità di misura selezionabili, rendendolo ideale per applicazioni di monitoraggio HVAC, cleanroom e industriali.

Caratteristiche principali

Montaggio compatibile con Magnehelic

Sostituzione diretta dei manometri Magnehelic  standard, utilizzando le stesse dimensioni di ritaglio per un facile retrofit.

Rilevamento della pressione affidabile

Misura aria e gas non combustibili con una precisione di ±1% F.S. a 70°F.

Prestazioni stabili con deriva di ±1% F.S. all'anno.

Calibrazione intuitiva

Le regolazioni digitali a pulsante di zero/span sostituiscono i tradizionali potenziometri per una messa a punto di precisione.

Unità di misura selezionabili sul campo (4-6 opzioni) tramite un singolo pulsante.

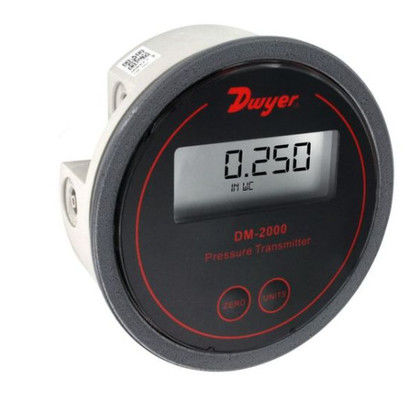

Display visivo opzionale

LCD a 3,5 cifre (altezza 0,7") mostra i valori di pressione in tempo reale in psi, inH₂O, mmH₂O, kPa, mbar o Pa.

Costruzione robusta

Alloggiamento in plastica rinforzata con fibra di vetro con connessioni per tubi da 1/8" I.D. integrate per una maggiore durata.

Resiste a limiti di pressione di 10 psig (0,69 bar) e temperature di esercizio da -6,67°C a 48,9°C.

Compatibilità industriale

Alimentazione a 2 fili da 10-35 VDC con uscita da 4-20 mA, supportando fino a 1250 ohm di resistenza di loop.

Morsettiera a vite per collegamenti elettrici sicuri.

Specifiche Dwyer Serie DM2000
Servizio: aria e gas compatibili non combustibili.
Materiali a contatto: consultare la fabbrica.
Precisione: ±1% F.S. a 70°F.
Stabilità: +1% F.S./anno.
Limiti di temperatura: da 20 a 120°F (da -6,67 a 48,9°C).
Limiti di pressione: 10 psig (0,69 bar).
Effetto termico: ±0,055% F.S./°F (0,099% F.S./°C).
Requisiti di alimentazione: 10-35 VDC (2 fili).
Segnale di uscita: da 4 a 20 mA.
Regolazioni zero e span: zero e span a pulsante digitale.
Resistenza di loop: CC: massimo 0-1250 ohm.
Consumo di corrente: CC: massimo 38 mA.
Collegamenti elettrici: morsettiera a vite. Display: LCD a 3,5 cifre, altezza 0,7″.
Connessioni di processo: tubi da 1/8″ I.D.
Orientamento di montaggio: verticale.
Peso: 4,8 once (136 g).
Il trasmettitore di pressione differenziale Dwyer Serie DM2000 rileva la pressione dell'aria e dei gas compatibili e invia un segnale di uscita standard da 4-20 mA. L'alloggiamento del DM2000 è specificamente progettato per essere montato nello stesso ritaglio di diametro di un manometro Magnehelic® standard. È disponibile un'ampia gamma di modelli calibrati in fabbrica per intervalli specifici.

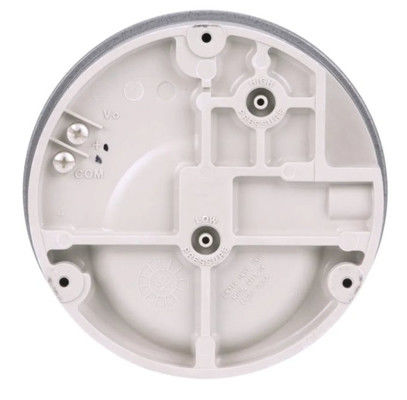

Le connessioni di pressione sono inerenti all'alloggiamento stampato in plastica rinforzata con fibra di vetro, rendendo l'installazione facile e veloce. Lo zero e lo span a pulsante digitale semplificano la calibrazione rispetto ai tipici potenziometri rotativi. Un LCD a 3,5 cifre opzionale mostra le unità di processo e di misura. Un singolo pulsante consente la selezione sul campo da 4 a 6 unità di misura a seconda dell'intervallo.
