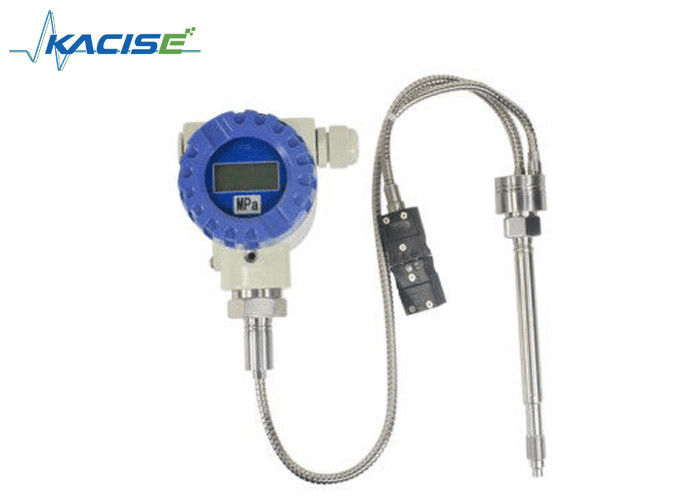

Trasduttore di pressione di fusione sanitario rigido con materiale non tossico e alta precisione per apparecchiature di lavorazione alimentare

Il trasduttore di pressione di fusione della serie GX MPTD-5000 ((stile rigido e sanitario) può misurare la pressione e la temperatura in un punto, che può essere ampiamente utilizzato nelle apparecchiature di processo di medicina e cibo.Il modello 5000T è con termocoppia. Zero & span può essere regolabile; con segnale amplificato può essere collegato con PLC. Ha i vantaggi di alta precisione e affidabilità, buona qualità, calibrazione interna dell'80%.

• Semplice installazione
• Qualità di alto livello
• Saldatura in acciaio inossidabile
• 80% di taratura interna
• Ottima stabilità e ripetibilità
• Adottare materiali ambientali e non tossici

• Apparecchiature per fibre chimiche
• Attrezzature per la produzione di materie plastiche e di gomma
• Apparecchiature di lavorazione medica e alimentare, ecc.
• Altre misure e controlli della pressione

MPTD-5000

MPTD-5000T

Installazione

Il diaframma del sensore è la parte più facilmente danneggiata, per favore non abbassare il tappo protettivo prima dell'installazione,e nell'installazione deve prestare attenzione alla protezione del diaframma del sensore- la lavorazione dei fori di montaggio deve essere effettuata secondo i requisiti tecnici della tabella delle dimensioni dei fori di montaggio e delle dimensioni;per evitare l'installazione del foro non è standard ha causato il graffio il diaframma del sensore e impatto il sensore normale di lavoro.

Smontaggio

Per garantire che l'installazione del foro non sia lasciata alle spalle da corpi estranei metallici o di plastica, tutti i sensori devono essere rimossi dalla macchina prima di pulire l'estrusore,il sensore può essere rimosso solo quando il polimero è in uno stato fuso a caldo, rimuovere e immediatamente utilizzando un panno morbido per pulire il diaframma della sonda sensore.può fornire il foro di installazione dello strumento di pulizia speciale per pulire il materiale residuo nel foro al fine di facilitare la prossima installazione.

Avvio

assicurare un adeguato tempo di riscaldamento e fusione prima dell'avvio dell'apparecchiatura;in modo da garantire che tutti i materiali nella parte della membrana del sensore prima del lavoro della macchina di estrusione siano allo stato di fusione.

Localizzazione

La sonda del sensore può resistere ad alte temperature, ma la temperatura del guscio deve essere inferiore a 80°C, quindi nel processo di installazione e utilizzo,l'utente deve prestare attenzione all'installazione della parte del guscio del sensore fissata in ambiente a temperatura ambienteL'isolamento del guscio e della regione ad alta temperatura è utile per migliorare la precisione di misura e la durata del sensore.

Effetto di sovraccarico

nel processo di regolazione della pressione effettiva, preferibilmente entro la pressione nominale, anche se il sensore ha una certa capacità di sovraccarico,ma il tempo di sovraccarico a lungo influenzerà la precisione di misura del sensore e la vita utile.

Connessione elettrica

Nella connessione elettrica, il cavo di connessione del segnale di uscita del trasmettitore deve essere collegato separatamente attraverso lo slot del cablaggio per evitare le interferenze della scena.

Fuoco di montaggio

Sigillato in piano
	D1	M18×15	M22×15	G3/8	G3/4
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	M	Φ19	Φ23	Φ17	Φ28
	A	11	11	9	11
	B	13	13	10	14
	C	40	25	25	40

45° pendenza sigillata
	D1	M12×1.5	M14×1.5	1/2-20UNF	M18×1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	A	6	6	6	6
	B	9	9	9	11
	C	16	16	16	20
