Sensore di pressione a prova di esplosione Nonlinearità ±0,5%FS -30-60C Intervallo di misura 0-30...160MPa

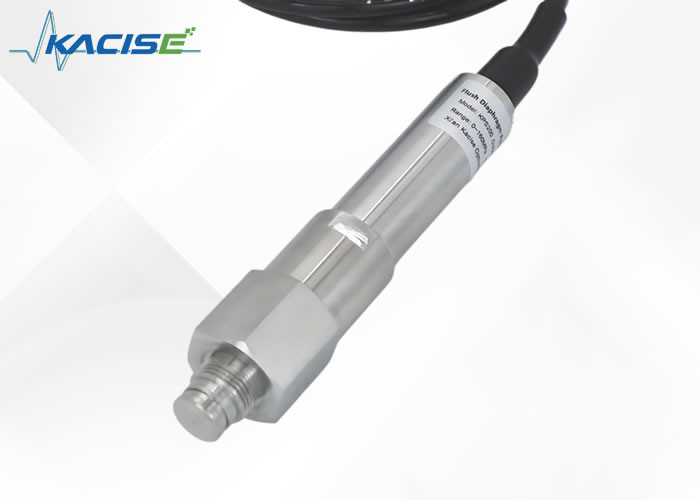

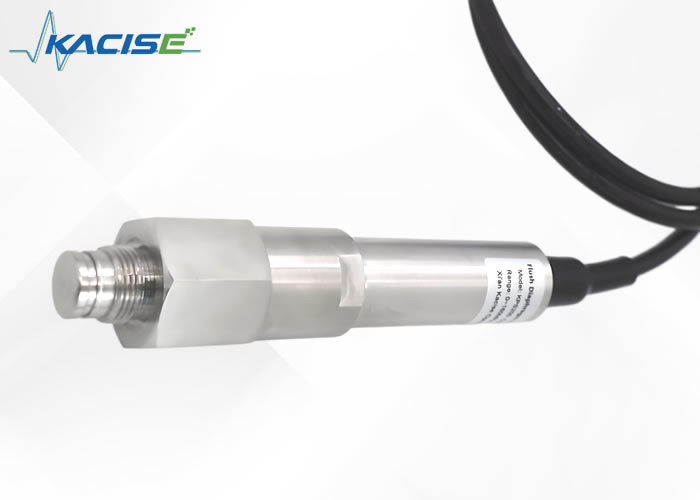

KPS200 Trasmettitore di pressione a membrana a scarico

1.Introduzione

Il trasmettitore di pressione ad alta pressione del deformazionometro è un altro risultato dell'introduzione e della digestione da parte della nostra azienda della tecnologia dei prodotti stranieri.e ha le caratteristiche di alta risposta, elevata precisione, struttura solida, resistenza alla corrosione, resistenza alle vibrazioni, elevate prestazioni e elevato costo.

Il prodotto è ampiamente utilizzato nell'industria petrolifera, in particolare per la misurazione dell'alta pressione di pompe a fango importate, camion di fratturazione, camion di cementazione, ecc.,e è il trasmettitore preferito per sostituire i prodotti importati.

Questo tipo a prova di esplosione soddisfa i requisiti degli standard GB3836.1-2010 e GB3836.4-2010 e ha ottenuto un certificato a prova di esplosione.

Il prodotto a prova di esplosione è adatto per le occasioni in cui possono comparire gas esplosivi.

2.Dimensione

3.Specifiche tecniche

4Trasporto, imballaggio e stoccaggio

4.1 Trasporti

Controllare se lo strumento è stato danneggiato durante il trasporto.

4.2 Imballaggio e stoccaggio

Non rimuovere l' imballaggio prima dell' installazione.

4.3 Condizioni ammissibili di conservazione:

Temperatura di conservazione: -40 °C - +70 °C

Umidità di stoccaggio: 45%~75% di umidità relativa (senza condensazione)

5. Installazione

L'elemento sensibile alla pressione utilizzato in questo prodotto trasmette la pressione attraverso il diaframma sensibile alla pressione.

▶ Non toccare in alcun modo l'interno dell'interfaccia a pressione.

5.1 Preparazione dell'installazione

Controllare che l'aspetto del trasmettitore sia buono;

La superficie di tenuta dell'interfaccia di pressione del trasmettitore è pulita e non danneggiata;

Considerare l'applicabilità del mezzo misurato;

La temperatura ambiente e la temperatura media devono essere conformi alle specifiche tecniche del prodotto;

C'è abbastanza spazio per installazioni elettriche sicure.

5.2 Metodo di installazione e di tenuta del trasmettitore: filo retto, superficie di tenuta con anello di tenuta

Filtro interno dell'installazione:

La profondità del filo interno dell'impianto del trasmettitore deve essere superiore alla lunghezza del filo.

5.3 Sistema elettrico del trasmettitore

Per garantire il livello di protezione del prodotto, assicurarsi di bloccare il connettore durante la connessione elettrica.

Fornitura di alimentazione: vedere l'etichetta del prodotto per ulteriori dettagli (l'alimentazione deve soddisfare i requisiti delle norme pertinenti e il sistema di alimentazione deve essere affidabile.) Il trasmettitore a prova di esplosione intrinsecamente sicuro è alimentato da una barriera di sicurezza.

Requisiti di connessione elettrica: selezionare un cavo con un diametro che corrisponda alla ghiandola del cavo della spina, e la ghiandola del cavo e la spina devono essere intatte.

Requisiti di connessione elettrica: vedere l'etichetta del prodotto per la definizione del cablaggio

Definizione del pin del prodotto:

Nero: alimentazione V+

Rosso: uscita del segnale OUT (sistema a due fili)

6- smontaggio, manutenzione, pulizia e riparazione

6.1 Smontaggio del prodotto

Il trasmettitore è utilizzato in luoghi pericolosi quali tossici, nocivi, ad alta temperatura e alta pressione.

▶ Si prega di seguire le specifiche di funzionamento.

▶ Indossate le attrezzature di protezione necessarie.

Il trasmettitore di pressione deve essere pressurizzato e spento, disconnettere la connessione elettrica e rimuoverlo con una chiave inglese.

6.2 Manutenzione

Il trasmettitore non richiede manutenzione durante l'uso normale ed è mantenuto solo dal costruttore.

Quando si utilizzano trasmettitori a prova di esplosione, un funzionamento improprio farà fallire le prestazioni a prova di esplosione.

▶ I prodotti a prova di esplosione intrinsecamente sicuri non sono autorizzati a sostituire componenti o strutture di circuito per evitare di influenzare le prestazioni a prova di esplosione del prodotto.

6.3 Pulizia

L'uso di agenti di pulizia sbagliati danneggerà l'etichetta del prodotto

▶ Non usare detergenti irritanti.

▶ Non usare utensili nocivi o affilati.

▶ Non usare stracci abrasivi o spugne.

Prima di pulire il prodotto, il trasmettitore di pressione deve essere pressurizzato e spento.Asciugare la superficie del trasmettitore con un panno morbido e umido.

6.4 Riparazione

I mezzi residui possono causare lesioni personali, danni alle proprietà e danni ambientali

I mezzi residui sul trasmettitore di pressione smontato possono causare danni al personale, all'ambiente e alle attrezzature.

▶ Con sostanze pericolose, compresi i dati relativi alla sicurezza dei materiali.

Quando si trasporta il trasmettitore di pressione, si prega di prestare attenzione ai seguenti punti:

Tutti gli strumenti consegnati non devono contenere sostanze pericolose (come acidi, alcali, soluzioni, ecc.) e devono essere puliti prima di essere restituiti.l'imballaggio originale o l'imballaggio di trasporto adatto deve essere utilizzato.

6.5 Smaltimento

La manipolazione impropria del prodotto può causare danni all'ambiente.

Si prega di smaltire i componenti del trasmettitore e i materiali di imballaggio in modo compatibile con l'ambiente e in conformità con le normative nazionali in materia di smaltimento dei rifiuti.

7. difetti

In caso di guasto del trasmettitore, verificare innanzitutto se il trasmettitore è installato correttamente dalla connessione a pressione e dalla connessione elettrica.

I difetti e le soluzioni più comuni sono i seguenti:
