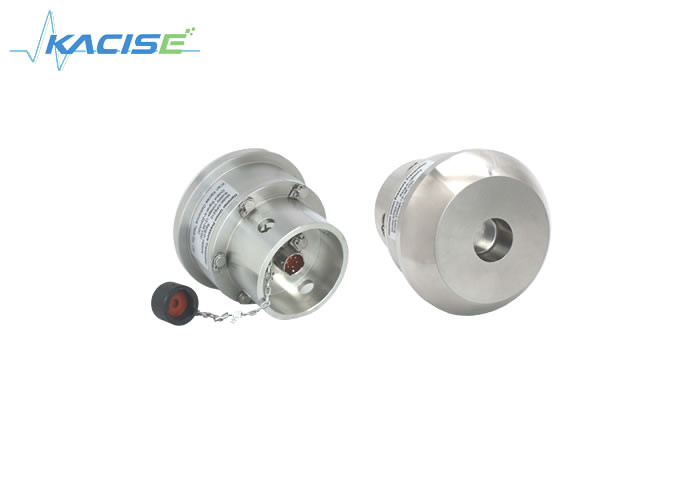

Trasmettitore di pressione di cementazione intrinsecamente sicuro con gomma nitrile e sigillo di saldatura IP65

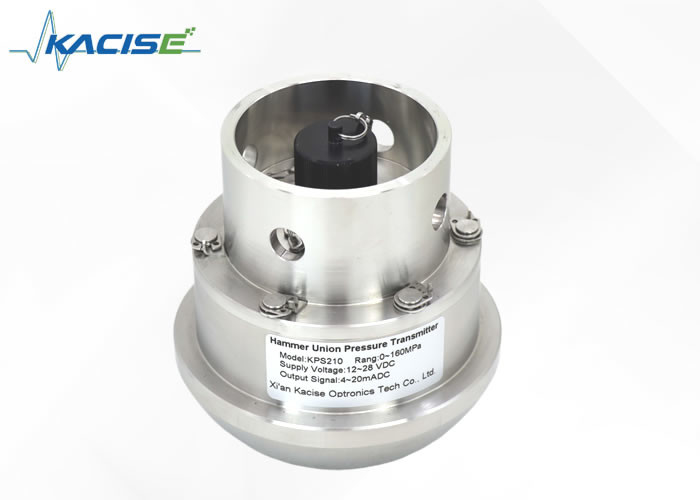

KPS210 Sensori di pressione Hammer Union

1.Introduzione

Il trasmettitore ad alta pressione KPS210 è un nuovo prodotto che integra la tecnologia avanzata straniera e la tecnologia di produzione dei sensori nazionali.È un'altra cristallizzazione dell'introduzione e della digestione della tecnologia dei prodotti stranieri da parte della nostra azienda. Il sensore adotta una tensione elettrometrica importata, ad alta precisione, di grande resistenza e una tecnologia di diaframma unica nel paese.e ha le caratteristiche di alta risposta, elevata precisione, struttura robusta, resistenza alla corrosione, resistenza alle vibrazioni, elevate prestazioni e elevato costo.

Il prodotto è ampiamente utilizzato nelle attrezzature di perforazione nell'industria petrolifera, in particolare per la misurazione ad alta pressione dei veicoli per la fratturazione e dei veicoli per la cementazione importati.È il trasmettitore preferito per sostituire i prodotti importati.

Questo tipo a prova di esplosione soddisfa i requisiti degli standard GB3836.1-2010 e GB3836.4-2010, e ha ottenuto il certificato a prova di esplosione.

Il prodotto a prova di esplosione è adatto per le occasioni in cui possono comparire gas esplosivi. Le zone a prova di esplosione corrispondenti sono la Zona 1 e la Zona 2, e il suo gas tipico rappresentativo è il propano.

2.Dimensione

3Parametri tecnici

4Trasporto, imballaggio e stoccaggio

4.1 Trasporti

Controllare se lo strumento è stato danneggiato durante il trasporto.

4.2 Imballaggio e stoccaggio

Non rimuovere l' imballaggio prima dell' installazione.

4.3 Condizioni ammissibili di conservazione:

Temperatura di conservazione: -40 °C - +70 °C

Umidità di stoccaggio: 45%~75% di umidità relativa (senza condensazione)

5. Installazione

L'elemento sensibile alla pressione utilizzato in questo prodotto trasmette la pressione attraverso il diaframma sensibile alla pressione.

▶ Non toccare in alcun modo l'interno dell'interfaccia a pressione.

5.1 Preparazione dell'installazione

Controllare che l'aspetto del trasmettitore sia buono;

La superficie di tenuta dell'interfaccia di pressione del trasmettitore è pulita e non danneggiata;

Considerare l'applicabilità del mezzo misurato;

La temperatura ambiente e la temperatura media devono essere conformi alle specifiche tecniche del prodotto;

C'è abbastanza spazio per installazioni elettriche sicure.

5.2 Metodo di installazione e di sigillamento del trasmettitore: Unione 2#1502

5.3 Sistema elettrico del trasmettitore

Per garantire il livello di protezione del prodotto, assicurarsi di bloccare il connettore durante la connessione elettrica.

Fornitura di alimentazione: vedere l'etichetta del prodotto per ulteriori dettagli (l'alimentazione deve soddisfare i requisiti delle norme pertinenti e il sistema di alimentazione deve essere affidabile.) Il trasmettitore a prova di esplosione intrinsecamente sicuro è alimentato da una barriera di sicurezza.

Requisiti di connessione elettrica: selezionare un cavo con un diametro che corrisponda alla ghiandola del cavo della spina, e la ghiandola del cavo e la spina devono essere intatte.

Requisiti di connessione elettrica: vedere l'etichetta del prodotto per la definizione del cablaggio

Definizione del pin del prodotto:

A (rosso): alimentazione V+

B (nero): uscita del segnale OUT (sistema a due fili)

C: vuoto

D: vuoto

E (giallo): reset + (calibrazione)

F (bianco): reset - (calibrazione)

5.4 Trasmettitore di sicurezza intrinseca per ambienti a gas esplosivi

Quando i trasmettitori a prova di esplosione intrinsecamente sicuri sono utilizzati in ambienti a gas esplosivi per la connessione elettrica,devono essere combinati con le barriere di sicurezza per formare un sistema a prova di esplosione intrinsecamente sicuro. La barriera di sicurezza e l'alimentazione sono posizionate in una zona sicura e il trasmettitore intrinsecamente sicuro è posizionato in una zona pericolosa.

5.5 Trasmettitore di sicurezza intrinseca per ambienti a gas esplosivi

Quando i trasmettitori a prova di esplosione intrinsecamente sicuri sono utilizzati in ambienti a gas esplosivi per la connessione elettrica,devono essere combinati con le barriere di sicurezza per formare un sistema a prova di esplosione intrinsecamente sicuro. Le barriere di sicurezza e le sorgenti di alimentazione devono essere posizionate nella zona sicura e i trasmettitori intrinsecamente sicuri devono essere posizionati nella zona pericolosa.

Il sistema a due fili di uscita 4~20mADC intrinsecamente sicuro è mostrato come segue:

Capacità distribuita massima ammissibile Cc=Co-Ci, induttanza distribuita massima ammissibile Lc=Lo-Li del cavo di connessione del sistema tra il trasmettitore e la barriera di sicurezza.

la capacità distribuita massima ammissibile Cc=Co-Ci,

Induttanza distribuita massima ammissibile Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤i Io≤i Po≤pi

La barriera di sicurezza può essere liberamente selezionata dall'utente, purché i parametri soddisfino i requisiti di cui sopra e disponga di un certificato di resistenza alle esplosioni.L'installazione e l'uso della barriera di sicurezza devono essere effettuati secondo il manuale di istruzioni della barriera di sicurezza..
