| Modello |

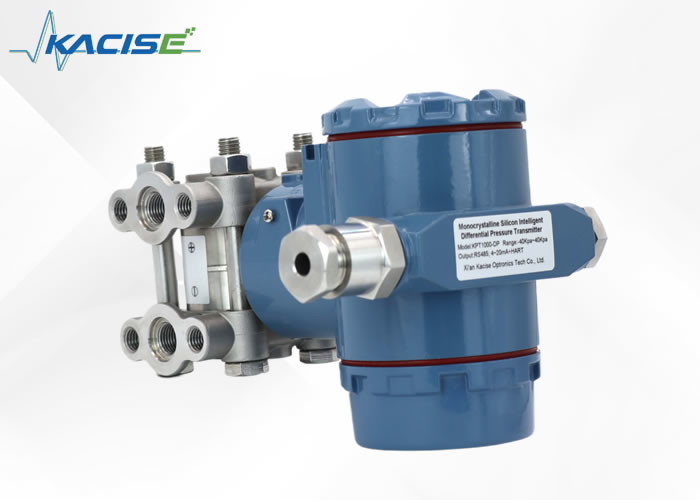

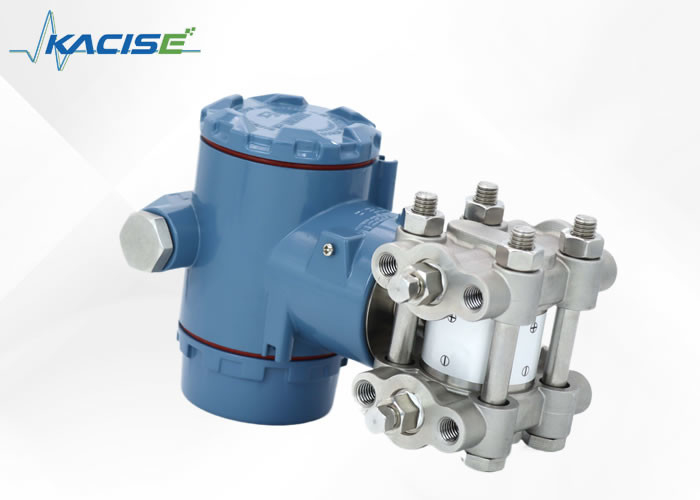

Trasmettitore di pressione differenziale ad alta precisione KPT1000-DP |
| Medio di misura |
Misura la pressione di liquido, gas o vapore |
| Tipo di misura |
Misurazione della pressione differenziale, misurazione della pressione assoluta |
| Segnale di uscita |
4~20mA + segnale digitale di protocollo HART
Segnale di porta seriale RS485
|
| Intervallo di misura |
Codice di gamma |
0B |
0C |
0E |
0F |
0G |
| Distanza |
(0 ~ 0,6) KPa ~ 6KPa |
(0 ~ 2) KPa ~ 40 KPa |
(0 ~ 2,5) KPa ~ 250 KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Rapporto di compressione raccomandato |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Accuratezza di riferimento |
± 0,05% |
Se TD>10 (TD=intervallo massimo/intervallo di regolazione), allora: |
± 0,005*TD) % |
Se l'intervallo è il prodotto 0B, TD> 6, allora: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Effetto della temperatura ambiente |
L'impatto totale a (-25~+65) °C è:
±(0,15*TD+0,05) %*Termine
L'impatto totale a (-40~-25)°C e (+65~+85)°C è:
±(0,2*TD+0,05) %*Termine
|
| Effetto di sovrapressione |
±0,1%*Trasferenza |
| Effetto di pressione statica |
± ((0,05%URL+0,075%Span)/10MPa |
| Stabilità a lungo termine |
±0,15%URL/10 anni |
| Effetto dell'alimentazione |
± 0,001%/10V ((12~36) VDC, trascurabile |
| Limite di autonomia |
Si consiglia di selezionare un codice di gamma con il più basso rapporto di gamma possibile per ottimizzare le caratteristiche di prestazione. |
| Impostazione a zero |
Intervallo di taratura ≥ Intervallo minimo |
| Effetto della posizione dell'impianto |
Il cambiamento della posizione di installazione parallela alla superficie del diaframma non provoca l'influenza del punto zero.può essere eliminato mediante taraturaNessuna influenza sulla portata |
| Corrente di allarme |
Offline |
3.6 mA |
| In linea |
21 mA |
| Resistenza dell'isolamento |
100MΩ o più alla terra (DC 500V) |
| Resistenza dell'isolamento |
A terra AC 500V 50/60Hz, 1 minuto |
| Tempo di risposta |
La costante di smorzamento del componente dell'amplificatore è di 0,1S, e la costante di tempo del sensore è: (0.1~1.6)S, a seconda del range e del range ratio.L'impatto sull'output non lineare (come la funzione radice quadrata) dipende da questa funzione e può essere calcolato di conseguenza. |
| Temperatura ambiente |
-40°C - +85°C Con display: -20°C - +65°C |
| Temperatura di conservazione |
-40°C - +125°C |
| temperatura di conservazione |
-40°C - +85°C Con display: -20°C - +65°C |
| Pressione di lavoro (olio di silicone) |
16MPa 25MPa 42MPa tre livelli |
| Limite di pressione statica |
Dalla pressione assoluta di 3,5 KPa alla pressione nominale, la pressione di protezione può essere superiore a 1,5 volte la pressione nominale e applicata su entrambi i lati del trasmettitore contemporaneamente |
| Diaframma di isolamento |
Acciaio inossidabile 316L, Hastelloy C-276, Tantal, placcato oro |
| Materiale di connessione di processo |
Acciaio inossidabile 304, 316 facoltativo |
| Altri dispositivi per il controllo delle emissioni |
Acciaio inossidabile (A2-70), acciaio galvanizzato al carbonio (12.8) |
| Casco del trasmettitore |
Leggia di alluminio + resina epossidica (spruzzi superficiali)
Acciaio inossidabile
|
| Anello di tenuta |
Gomma nitrile-butadiene (NBR), Gomma fluorizzata (FKM), Politetrafluoroetilene (PTFE) |
| Riempimento |
Olio di silicone, olio commestibile, olio FL |
| Connessione di processo |
Entrambe le estremità della flangia di connessione di processo hanno fili interni NPT1/4 e UNF7/16 |
| Livello di protezione |
IP65, IP67 (a prova di esplosione) |
| Peso |
2.6 kg (senza supporto di montaggio, accessori di connessione di processo) |
