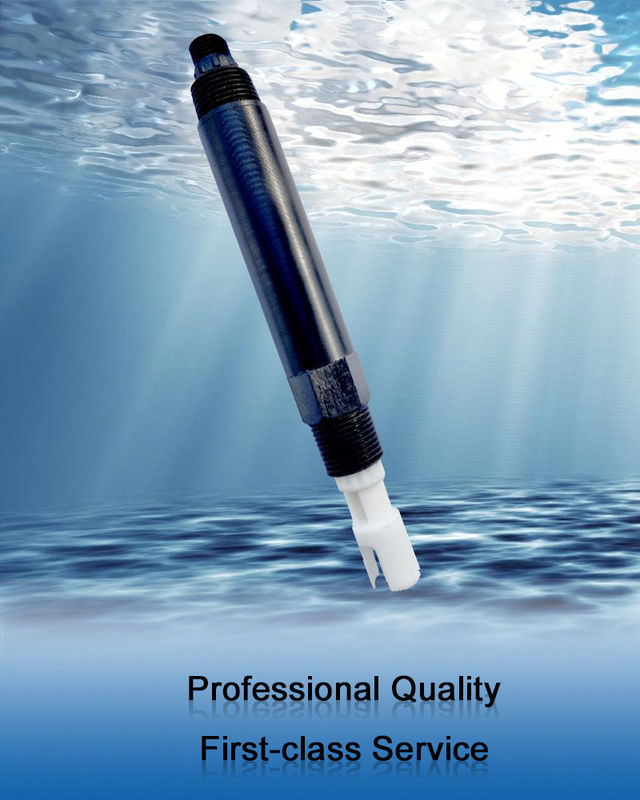

Sensore online di conducibilità del monitor di qualità dell'acqua del piccolo profilo KEC601 per acqua dell'acqua di superficie dell'acqua potabile la varia

ambiente 1.Application

• Acqua potabile/acqua di superficie/vario rifornimento idrico/trattamento delle acque industriale.
• Uscita del segnale: RS-485 (protocollo di Modbus/RTU).
• Collegamento conveniente ad attrezzatura di terzi quali lo SpA, il DCS, il computer di controllo industriale, il regolatore generale, lo strumento di registrazione senza carta o il touch screen.
• Installazione di immersione con 3/4 di filo di tubo del NPT per installazione sommergibile facile o installazione in tubi e carri armati.
• Grado di protezione IP68.

specifiche 2.Technical

disegno 3.Dimensional

4.Installation e collegamento elettrico

4,1 installazione

Nota: Almeno 2 cm dal fondo e dalle pareti laterali del contenitore durante l'installazione e le prove.

4,2 collegamento elettrico

a) Linea rossa - cavo di alimentazione (12 ~ 24V)

b) Linea nera - terra (terra)

c) Linea blu - 485A

d) linea bianca - 485B

e) cavo nudo - cavo schermato

Dopo che i collegamenti sono completati, dovrebbe essere controllato con attenzione per evitare i collegamenti sbagliati prima della potenza su.

Specificazione del cavo: Considerando che il cavo sia immerso a lungo in acqua (acqua di mare compresa) o sia esposto all'aria, il cavo ha determinata resistenza della corrosione. Il diametro esterno del cavo è Φ6 millimetro e tutte le interfacce sono impermeabili.
