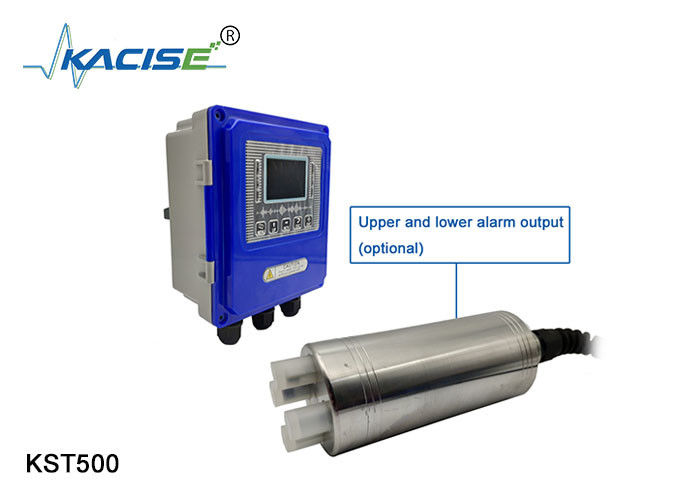

Misuratore di turbidità in linea per il trattamento dell'acqua dotato di comunicazione 485 e di uscita da 4 a 20 mA

Misuratore di turbidità in linea per il trattamento dell'acqua dotato di comunicazione 485 e di uscita da 4 a 20 mA

Introduzione alla produzione

Il misuratore di turbidità online per il trattamento dell'acqua è un dispositivo all'avanguardia progettato per un monitoraggio efficiente della qualità dell'acqua.che consente una facile integrazione in vari sistemi di controllo industrialiL'uscita da 4 a 20 mA fornisce segnali analogici precisi e stabili, garantendo risultati affidabili di misurazione della turbidità.perché aiuta a mantenere un'acqua di alta qualità, salvaguardando sia i processi industriali che la salute pubblica.

Applicazioni tipiche

Esso è utilizzato per misurare la turbidità dell'acqua durante il trattamento delle acque reflue municipali, delle acque reflue industriali e dei liquami industriali.
Misurazione della turbidità dell'acqua di refrigerazione del filtro in impianti idrici.
Misurazione della turbidità dell'acqua e degli effluenti dei serbatoi di sedimentazione;processo di produzione industriale,
Qualità dell'acqua di raffreddamento circolante.
● Utilizzo della tecnologia di rilevamento della luce dispersa e della luce trasmessa
● Opzionale auto-pulizia (rilavaggio dell'aria o dell'acqua)
● Operazione del menu intelligente in cinese/inglese
● funzione di registrazione/caricamento dei dati
● Funzioni di taratura automatica diverse
● Tre serie di interruttori di controllo del relè
● Limite superiore, limite inferiore, controllo dell'isteresi
● 4-20MA / RS485 varie modalità di uscita del segnale
● Si può impostare la protezione con password per evitare errori di funzionamento non da parte del personale

Principio di misura


Il sistema ottico del turbidimetro è costituito da una lampada a filamento di tungsteno, un rilevatore a 90° per il monitoraggio della luce dispersa e un rilevatore di luce di trasmissione.Il microprocessore del turbidimetro calcola il rapporto di segnale tra il rivelatore a 90° e il fotodetector di trasmissione.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityIl sistema ottico del turbidimetro richiede inoltre di ridurre la luce a deriva e migliorare la precisione della prova.

Dopo che l'onda luminosa inviata dal trasmettitore sul sensore del turbidimetro passa attraverso l'assorbimento, la riflessione e la dispersione degli oggetti misurati nel processo di trasmissione,una parte della luce trasmessa può illuminare il rilevatore in direzione di 180° e una parte della luce dispersa si disperde verso il rilevatore in direzione di 90°L'intensità luminosa ricevuta dal rivelatore di direzione a 180° e 90° ha una certa relazione con la turbidità delle acque reflue misurate.Quindi la turbidità delle acque reflue può essere calcolata misurando l'intensità della luce trasmessa e della luce dispersa.

Caratteristiche:

1L'impiego della tecnologia di compensazione reciproca multi-fascio può eliminare gli errori di misura causati dalla luce della finestra, nonché le variazioni di temperatura e dei componenti
Invecchiamento delle parti e altri effetti

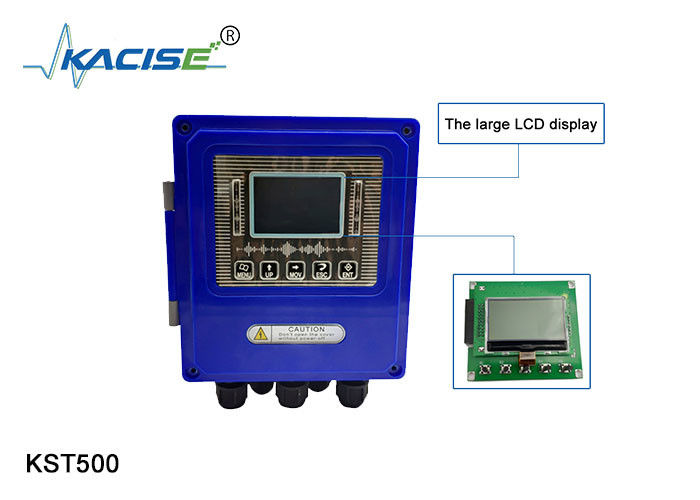

2Display LCD, menu cinese, prestazioni stabili, affidabilità elevata, comodità di funzionamento per i lavoratori
3. Il sensore a lancio è facile da installare, ha un'elevata precisione, una buona ripetibilità e una forte capacità antiinterferenza
4Supporto per la comunicazione 485 4-20mA uscita analogica/supporto per il protocollo HART/comunicazione NB.GPRS.LORA (opzione funzione)
5- serie di prodotti complete, con sensori corrispondenti per diversi intervalli di concentrazione e ampia gamma di misura.

I sensori del contatore di turbidità sono principalmente suddivisi in tre categorie in base ai diversi intervalli di misura.


Il sensore a quattro fasci di ingresso è adatto per la misurazione di valori di turbidità elevati.
La trasmissione e la ricezione del segnale sono relative, utilizzando il metodo di compensazione multi-fascio per calcolare il valore di turbidezzione corrente,

Può anche essere utilizzato per misurare la concentrazione di fanghi, supportare diverse unità, diversi intervalli di personalizzazione.


Diagramma della struttura di dimensioni del misuratore di turbidità

Parametri tecnici del contatore di turbidità



Tavola di selezione delle informazioni di ordinazione
