Luogo di origine: | La CINA |
Marca: | KACISE |
Certificazione: | CE |
Numero di modello: | GXPS100 |
Quantità di ordine minimo: | 1 |
---|---|
Tempi di consegna: | 3-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Capacità di alimentazione: | 1000000pcs/month |
Gamma: | 0~500m | Accuratezza: | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S |
---|---|---|---|
Uscita: | 4-20mA, 0~5V, 1~5V, 0~10V | Materiale: | Ss, 316L |
Modello: | GXPS100 | Nome: | Sensore di pressione di acqua |
Evidenziare: | sensore di pressione di alta precisione,Moltiplicatore di pressione Piezoresistive |

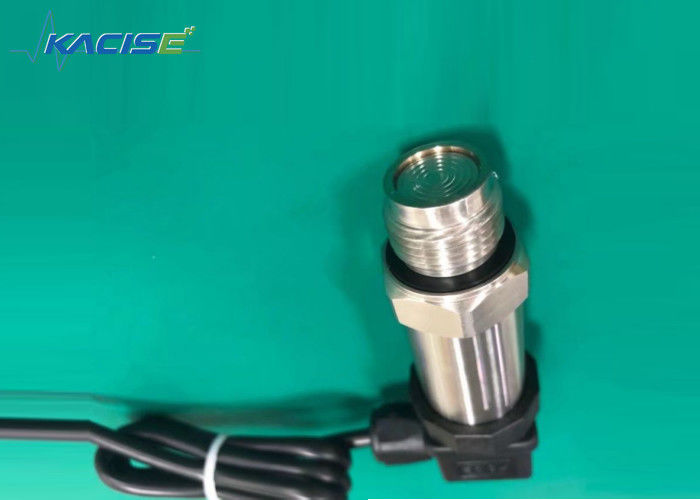

Il diaframma 4-20mA del moltiplicatore di pressione del serbatoio di acqua del sensore di pressione della tubatura dell'acqua del connettore di Hirschman MEMS ha prodotto l'input 24V
Uscita di DC&AC
Accuratezza: 0.5%F.S
Il centro di alta qualità dell'importazione
linea uscita corrente di Non polarità 2
Vario canale di compressione e del connettore
Campo di pressione e segnale in uscita multipli
Il certificato del CE, di per sé sicuro impedisce esplode
Applicazione
Petrochimico
Pressione della nave
Pressione della conduttura
Stoccaggio di gas naturale
Macchina di refrigerazione
Idraulico e lubrificazione
Controllo dei processi industriale
Rifornimento idrico costante di pressione
Introduzione
Il principio di lavoro del sensore di pressione è che la pressione della pressione di acqua misurata direttamente agisce sul diaframma del sensore, di modo che il diaframma produce un micro spostamento proporzionale alla pressione di acqua, di modo che il valore della resistenza dei cambiamenti del sensore ed il circuito elettronico individua il cambiamento e converte un segnale standard di misura che corrisponde alla pressione.
Il moltiplicatore di pressione di serie GXPS100 è un uso in grande quantità, civile ed industriale, prodotti redditizi. Ampiamente usato in gas, rilevazione liquida di pressione, quali acqua, petrolio, liquidi corrosivi delicati e gas.
Il prodotto usa la struttura di acciaio inossidabile 1Cr18Ni9Ti, importa la marca internazionalmente famosa di diffusione del corpo ripieno petrolio del centro di pressione, circuito dedicato dell'amplificatore di strumentazione del sensore che può facilitare calibrare il suoi zero e completo.
Dimensioni nel millimetro
Parametro
Spec. | Valore | |||||
Campo di pressione |
0~0.2MPa… 60MPa 2bar… 600bar 29psi… 8700psi 20000MmH20… 6118000mmH2O 1.97atm… 592atm |
|||||
Pressione del carico | pressione di valore nominale di 1,5 volte (1.5X) | |||||
Pressione della rottura | pressione di valore nominale di 3 volte (3X) | |||||
Accuratezza | ±0.5%F.S (pinta 300 o MARTE per più alta accuratezza è disponibile) | |||||
Stabilità | Valore tipico 0.25%F.S, valore massimo: 0.4%F.S | |||||
Temperatura di funzionamento | -40°C~120°C | |||||
Temperatura della compensazione | -10°C~70°C | |||||
Compatibilità media | Tutto il compatibile medio caustico con 1Cr18Ni9Ti | |||||
Prestazione elettrica | un sistema di 2 cavi | un sistema di 3 cavi | ||||
Segnale in uscita | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V | |
Alimentazione elettrica | 10~30Vdc | 8~30Vdc | 5V (rapporto) | 11~30Vdc | ||
Pressione del carico | (U-10)/0,02 (Ω) | >100kΩ | ||||
Isolamento | >100M Ω@50V | |||||
Forza elettrica | 500V@60 secondo | |||||
Vibrazione/impatto | 10g/5~2000Hz, seno 11ms delle asce X/Y/Z20g | |||||
Pressione durevole | 2×106pressure cerchio @25°C | |||||
Gamma dell'esposizione | -999~1999@ (PT110&PT111) | |||||
Capacità di contatto | (24V, 1A) @PT111 | |||||
Collegamento elettrico | Hirsmann, spine dell'aria, cavo fisso, cavo della prova dell'acqua | |||||
Canale di compressione | M20×1.5, G1/4, G1/2, R1/2, NPT1/2 | |||||
Tipo di pressione | G, S | Tempo di reazione: 10ms | ||||
Certificato | Modo di per sé sicuro E, CE | |||||
EMI/EMC | EMI: EN50081-1/-2; Contabilità elettromagnetica: EN50082-2 |
Lunghezza-pacchetto porto-elettrico del collegamento-cavo di GX-Tipo-Gamma-Uscita-Potere-pressione
e.g. GXPS100-3MPa-A-0.5-DC24-P-Foam
PS100, gamma di prova è 0-3MPa, accuratezza è 0,5%, uscita dell'alimentazione elettrica 24Vdc 4-20mA, canale di compressione con M20X1.5, schiuma imballata.
