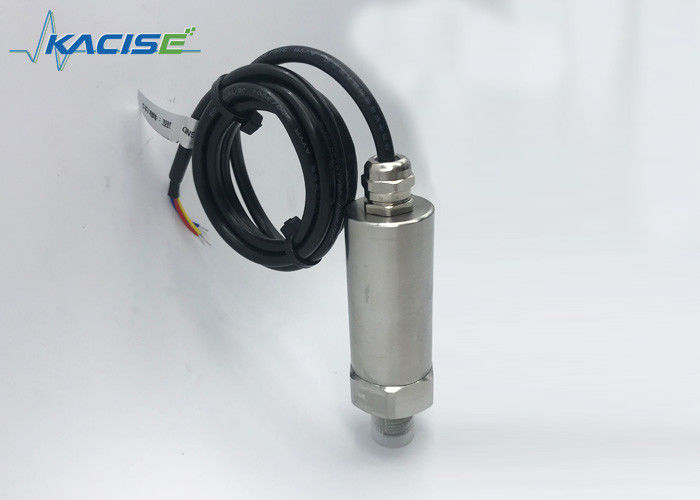

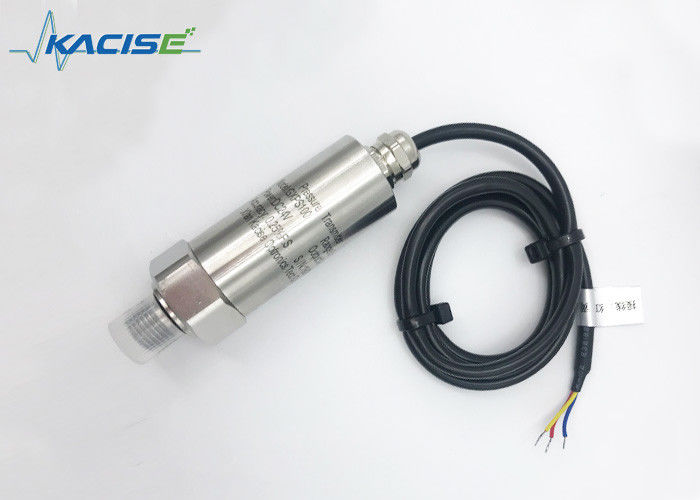

GXPS100 Trasmettitore di pressione piezoresistivo universale
Caratteristica
☆Precisione: 0,5% F.S.
☆Importa nucleo di alta qualità
☆Varietà di pressione e segnale di uscita
☆Diversi connettori e porti di pressione
☆Fluido di uscita di corrente di linea 2 non polarizzata
☆uscita DC&AC
☆ Certificato CE, intrinsecamente sicuro
Applicazione
☆impianto di stoccaggio del gas
☆Frigorifero
☆Librumi idraulici e lubrificanti
☆Acqua a pressione costante
☆Pressione della condotta
☆Pressione del recipiente
☆Petrochimico
☆Controllo dei processi industriali
Introduzione
Il trasmettitore di pressione della serie GXPS100 è un trasmettitore per uso civile e industriale ad alto volume,
prodotti convenienti, ampiamente utilizzati nel rilevamento della pressione dei gas e dei liquidi, come l'acqua,
olio, liquidi e gas corrosivi lievi.
Il prodotto utilizza la struttura in acciaio inossidabile 1Cr18Ni9Ti, importa il
marchio famoso di diffusione del corpo del nucleo di pressione pieno di olio, sensore dedicato
circuito amplificatore di strumentazione che possa facilitare la taratura della sua scala zero e piena.
Interfaccia elettronica e definizione dei segnali
| Segnale di uscita |
| Due fili |
4 ~ 20 mA |
| Tre fili |
0 ~ 5V,0.5~4.5V, 1~5V,0~10V ((dc) |
| 2 fili |
3 fili |
Cavo |
Hirschman |
Collegamento |
| Potenza |
Potenza |
Rosso |
1 |
1 |
| Prodotto |
Prodotto |
Blu/verde |
2 |
2 |
| |
Terrazzo di potenza |
Nero |
3 |
3 |
Parametro
| Spec. |
Valore |
| Intervallo di pressione |
0~0,2MPa......60MPa
2 bar... 600 bar.
29 psi... 8700 psi.
20000MmH20... 6118000mmH2O
1.97 atm... 592 atm
|
| Pressione di carico |
1.5 volte il valore nominale di pressione (1.5X) |
| Pressione di rottura |
3 volte il valore nominale di pressione (3X) |
| Accuratezza |
±0,5%F.S ((PT 300 o MARS per una maggiore precisione sono disponibili) |
| Stabilità |
Valore tipico 0,25% F.S., valore massimo: 0,4% F.S. |
| Temperatura di funzionamento |
-40°C~120°C |
| Temperatura di compensazione |
-10°C~70°C |
| Compatibilità media |
Compatibile con 1Cr18Ni9Ti |
| Performance elettrica |
2 sistema di fili |
3 sistema di fili |
| Segnale di uscita |
4 ~ 20 mA |
0 ~ 5V |
1 ~ 5V |
0.5 ~ 4.5V |
0~10V |
| Fornitore di alimentazione |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (ratio) |
11 ~ 30 Vdc |
| Pressione di carico |
(U-10)/0.02 (Ω) |
¥100kΩ |
| Isolamento |
¥100M Ω@50V |
| Potenza elettrica |
500V@60 secondi |
| Vibrazione/impatto |
10g/5~2000Hz, assi X/Y/Z20g seno 11ms |
| Durabile a pressione |
2 × 106cerchio di pressione @25°C |
| Intervallo di visualizzazione |
-999~1999@(PT110&PT111) |
| Capacità di contatto |
(24V, 1A)@PT111 |
| Connessione elettrica |
Hirsmann, tappe d'aria, cavo fisso, cavo impermeabile |
| Porta di pressione |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipo di pressione |
G, S |
Tempo di risposta: 10 ms |
| Certificato |
Modalità intrinsecamente sicura E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
Informazioni sull'ordine
GX-tipo-intervallo-uscita-porta-potenza-pressione-connessione elettrica-lunghezza del cavo-pacchetto
1.Tipo: PS100=tipo universale, PS100E=modalità intrinsecamente sicura, PS110=indicatore PS100+
2.Intervallo: 0~0,2...60MPa, 0~2bar...600bar= il limite superiore del range
3.Output:: A=4~20mA, V=0~5Vdc, V05=0,5~4,5Vdc, V1=1~5Vdc, V2=0~10Vdc
4Potenza: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
5.Port di pressione: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
6.Connezione elettrica: H=DIN43650-A, GX=GX16-7, C=uscita fissa del cavo, CW=uscita comune impermeabile
7. lunghezza del cavo: XX m=XX m 1-150 m
8.Imballaggio: Bb, schiuma
ad esempio GXPS100-3MPa- A-0,5-DC24-P-foam
PS100, la gamma di prova è 0-3MPa, la precisione è 0,5%, alimentazione 24Vdc 4-20mA, porta di pressione con M20X1.5, confezionati in schiuma.
