Trasmettitore di pressione senza fili universale impermeabile per il controllo dei processi industriali

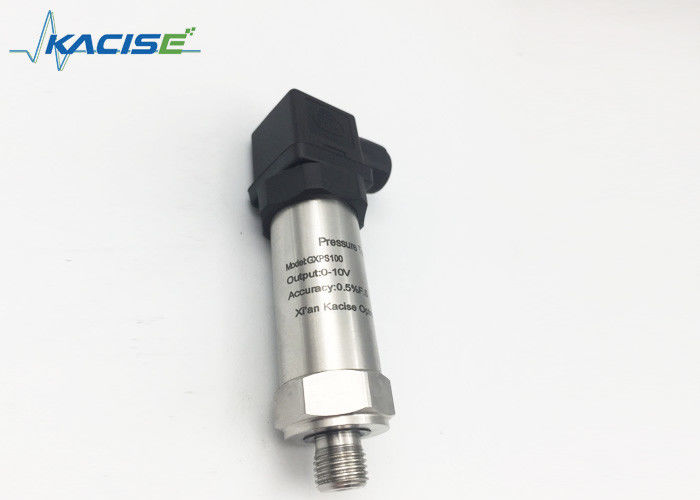

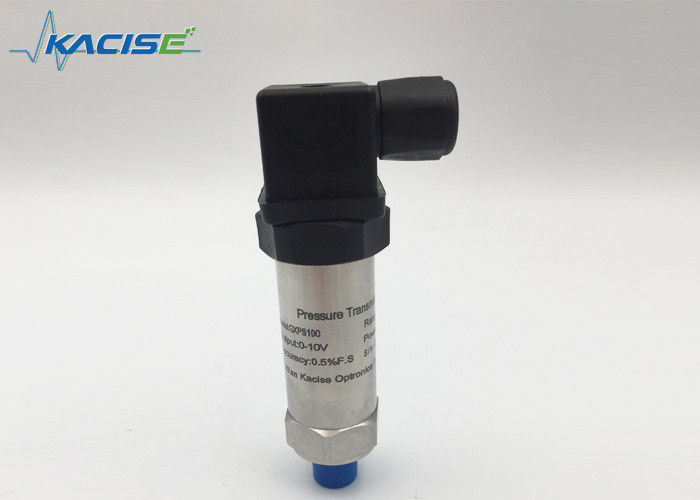

GXPS100 Trasmettitore di pressione piezoresistivo universale
1. Caratteristica
☆ Precisione predefinita: 0,5% F.S.
☆ Core di silicio diffuso riempito di olio
☆ Intervallo di pressione e segnale di uscita multipli
☆ Diversi connettori e porti di pressione
☆ corrente di uscita di linea 2 non polarizzata
2Applicazione
☆ impianto di stoccaggio del gas
☆ Macchina frigorifera
☆ idraulica e lubrificazione
☆ Fornitura di acqua a pressione costante
☆ Pressione della condotta
☆ Pressione del recipiente
☆ Petrochimica
☆ Controllo del processo industriale
3Introduzione
Il trasmettitore di pressione della serie GXPS100 è un prodotto economico per uso civile e industriale ad alto volume, ampiamente utilizzato per il rilevamento della pressione di gas e liquidi, come acqua, petrolio,liquidi e gas corrosivi lievi.
Il prodotto utilizza la struttura in acciaio inossidabile 1Cr18Ni9Ti e il corpo di nucleo a pressione di diffusione di marca internazionale importata.
4. Parametro
| Spec. |
Valore |
| Intervallo di pressione |
0~0,2MPa......60MPa
2 bar... 600 bar.
29 psi... 8700 psi.
20000MmH20... 6118000mmH2O
1.97 atm... 592 atm
|
| Pressione di carico |
1.5 volte il valore nominale di pressione (1.5X) |
| Pressione di rottura |
3 volte il valore nominale di pressione (3X) |
| Accuratezza |
±0,5%F.S ((PT 300 o MARS per una maggiore precisione sono disponibili) |
| Stabilità |
Valore tipico 0,25% F.S., valore massimo: 0,4% F.S. |
| Temperatura di funzionamento |
-40°C~120°C |
| Temperatura di compensazione |
-10°C~70°C |
| Compatibilità media |
Compatibile con 1Cr18Ni9Ti |
| Performance elettrica |
2 sistema di fili |
3 sistema di fili |
| Segnale di uscita |
4 ~ 20 mA |
0 ~ 5V |
1 ~ 5V |
0.5 ~ 4.5V |
0~10V |
| Fornitore di alimentazione |
10 ~ 30 Vdc |
8 ~ 30 Vdc |
5V (ratio) |
11 ~ 30 Vdc |
| Pressione di carico |
(U-10)/0.02 (Ω) |
¥100kΩ |
| Isolamento |
¥100M Ω@50V |
| Potenza elettrica |
500V@60 secondi |
| Vibrazione/impatto |
10g/5~2000Hz, assi X/Y/Z20g seno 11ms |
| Durabile a pressione |
2×106 cerchio di pressione @25°C |
| Intervallo di visualizzazione |
-999~1999@(PT110&PT111) |
| Capacità di contatto |
(24V, 1A)@PT111 |
| Connessione elettrica |
Hirsmann, tappe d'aria, cavo fisso, cavo impermeabile |
| Porta di pressione |
M20×1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Tipo di pressione |
G, S |
Tempo di risposta: 10 ms |
| Certificato |
Modalità intrinsecamente sicura E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
5Informazioni di ordinazione
GX-Tportata ype-range-output-power-pressure-connessione elettrica
Tipo:PS100=tipo universale, PS100E=modalità intrinsecamente sicura, PS110=indicatore PS100+
Distanza:0~0,2...60MPa, 0~2bar...600bar= il limite superiore dell'intervallo
Prodotto:A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
Potenza:5Vdc, 24Vdc, 10~30Vdc
Porta di pressione:M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Connessione elettrica:H=DIN43650-A, C=cavo fisso
6Interfaccia elettronica e definizione dei segnali
