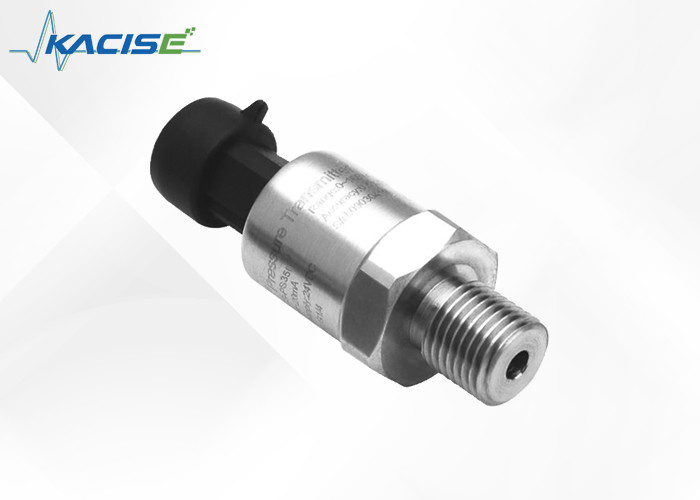

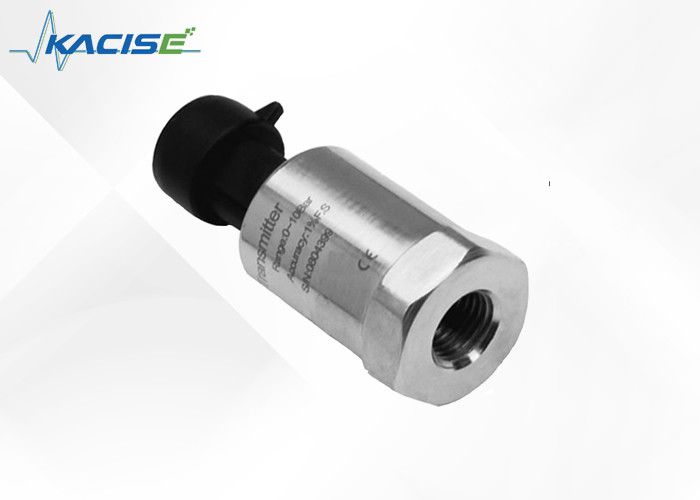

GXPS353RefrIgera)tion Io...ndUstrillarePressUre Tra)nsmitter
1. FeetUri
Opzioni di precisione:
± 0,25% F.S.
±0,5% F.S.
± 1% F.S.
Stabilità e affidabilità:
Alta stabilità
Alta affidabilità
Corpo centrale:
Corpo di ceramica tedesca
Calibrazione:
Calibrazione digitale
Opzioni del connettore:
Varietà di scelte di connettori
Portata di pressione:
Varietà di opzioni di porta di pressione
Adattamento zero:
Lo zero può essere spostato arbitrariamente
Certificazioni:
Certificato CE
RoHS conforme
2. UnppicaLa Commissione
Compressore
Fornitura d'acqua a piattaforma
Controllo idraulico
Unità di condizionamento dell'aria
Motore per auto
Sistema di rilevamento automatico
Unità idraulica
Apparecchiature di refrigerazione
3Introduzione
Un trasmettitore di pressione è un dispositivo progettato per convertire i parametri fisici di pressione, come quelli rilevati da un sensore di cella di carico in gas, liquidi e altre sostanze,in segnali elettrici standardizzati (I trasmettitori di pressione svolgono un ruolo cruciale nell'alimentazione degli strumenti secondari, compresi gli allarmi, i dispositivi di segnalazione e i sistemi di controllo.apparecchi di registrazione, e regolatori, per compiti quali misurazione, indicazione e regolazione dei processi.
Il GXPS353 si distingue come un trasmettitore di pressione ad alto volume e conveniente con notevoli vantaggi come elevata affidabilità, struttura compatta, piccole dimensioni e peso leggero.Questo trasmettitore trova una vasta applicazione in settori come compressoriIn particolare, il nucleo di pressione e il chip sensore del GXPS353 sono importati dalla Germania, garantendo la qualità,e il dispositivo incorpora un' eccellente tecnologia di compensazione digitaleIl sensore è stato sottoposto a certificazione di sicurezza intrinseca e ha ottenuto la certificazione CE, confermando la sua conformità alle norme e ai regolamenti di sicurezza.
4Interfaccia elettronica e definizione dei segnali
| Spec. |
V.a)Io...Ue |
| Intervallo di pressione |
0 ~ 2 bar......600 bar |
| Pressione di carico |
10,5 volte il valore nominale di pressione (1,5X) |
| Pressione di rottura |
3 volte il valore nominale della pressione (3X) |
| Accuratezza |
± 0,25% F.S., ± 0,5% F.S., ± 1,0% F.S. |
| Stabilità |
Valore tipico 0,5% F.S., valore massimo: 1% F.S. |
|
Temperatura di funzionamento
|
-40°C~125°C
|
|
Temperatura di stoccaggio.
|
-40~120°C |
|
Temperatura di compensazione
|
-10°C~80°C
|
| Compatibilità media |
Compatibile con 1Cr18Ni9Ti |
| Performance elettrica |
2 sistema di fili |
3 sistema di fili |
| Segnale di uscita |
4 ~ 20 mA |
0.5 ~ 4.5V |
0-10V |
| Fornitore di alimentazione |
10 ~ 30 Vdc |
5Vdc |
15 ~ 30 Vdc |
| Pressione di carico |
(U-10)/0.02 (Ω) |
>100 kΩ |
| Isolamento |
>100M Ω@50V |
| Potenza elettrica |
500V@60 secondi |
| Vibrazione/impatto |
10g/5~2000Hz, assi X/Y/Z20g seno 11ms |
| Durabile a pressione |
2×106 cerchio di pressione @25°C |
| Connessione elettrica |
Packard, Hirsmann, prese d'aria, cavo fisso, cavo impermeabile |
| Porta di pressione |
G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2, |
| Tipo di pressione |
G, S |
Tempo di risposta: 10 ms |
| Certificato |
Modalità intrinsecamente sicura E, RoHS; CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
6Ord.erdiInfdia)La Commissione
GX-T- Sìe-Runge- Oh.UtpUt-Power-Pressure port-EIo...ectric conNectIon-Ca)b.Io...Ingleseth
Tepe:PS353 = tipo universale, PS353A = tipo corrente, PS353V = tipo tensione, PS353KX = sistema di approvvigionamento idrico a conversione di frequenza
Range:0~2bar...600bar = limite superiore dell'intervallo
OUutpUt:A = 4 ~ 20mA, V05 = 0,5 ~ 4,5Vdc
Potenza: 10~30Vdc, 5Vdc
Pressoreporto:G=G1/4, N=NPT1/4, U=7/16-20UNF, M=M20×1.5, G2=G1/2
Ilectric connection:H=DIN43650-C, GX=GX12-3, C=cavo fisso, CW=uscita di giunto impermeabile, P=Packard
CabLeIo...ength:XXm=XX metro 1-150m
