Luogo di origine: | Shaanxi, Cina (continente) |
Marca: | KACISE |
Certificazione: | CE |
Numero di modello: | GXPS400M |
Quantità di ordine minimo: | 1piece |
---|---|
Imballaggi particolari: | ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r |
Capacità di alimentazione: | 2000 pezzi/pezzi alla settimana negoziabile |
Campo di pressione: | 0~1 ...... 200mH20 | Accuratezza: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Temperatura di funzionamento: | -40°C~85°C | Segnale di uscita: | 4~20mA 0/1~5Vdc 0~10V |
Alimentazione elettrica: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Compatibilità media: | Tutto il compatibile medio caustico con 1Cr18Ni9Ti |
Evidenziare: | sensore di pressione di alta precisione,Moltiplicatore di pressione Piezoresistive |
Introduzione
Il tipo sensore livellato dell'input del liquido è un sensore di pressione per la misurazione del livello liquido. Sulla base del principio che la pressione statica del liquido misurato è proporzionale all'altezza del liquido, l'elemento sensibile isolato del silicio della diffusione o il sensore sensibile alla pressione di capacità ceramica è usato per convertire la pressione statica in segnali elettrici, che poi sono convertiti in segnali elettrici standard con la compensazione di temperatura e la correzione lineare. È generalmente applicabile al petrochimico, alla metallurgia, alla energia elettrica, al rifornimento idrico e farmaceutico ed alla misura del livello di liquido di drenaggio di vari media nei sistemi e nelle industrie di protezione dell'ambiente.

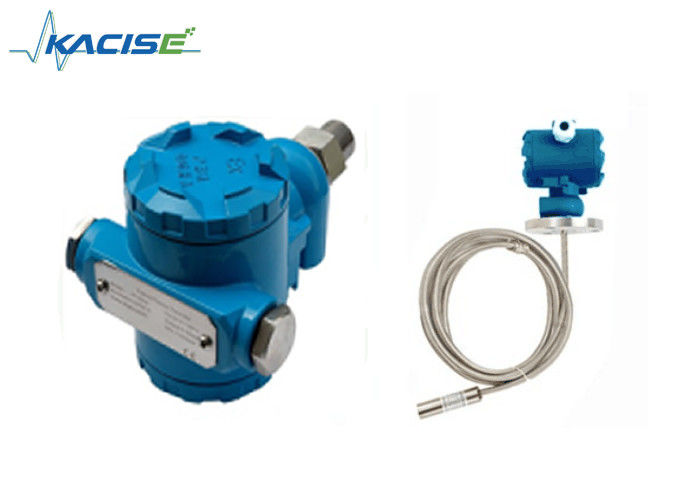

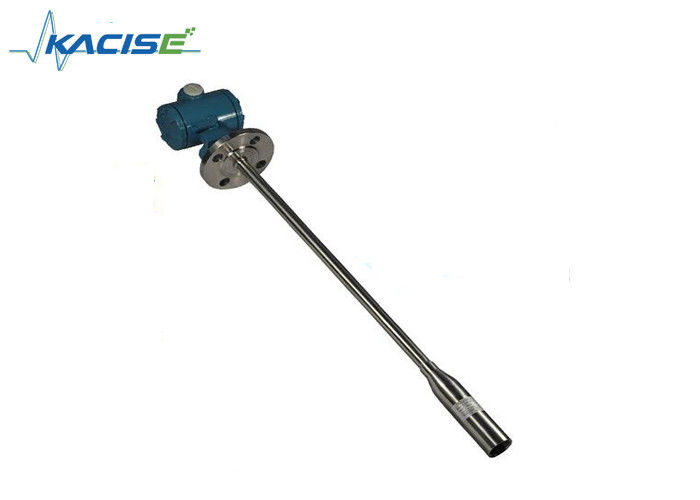

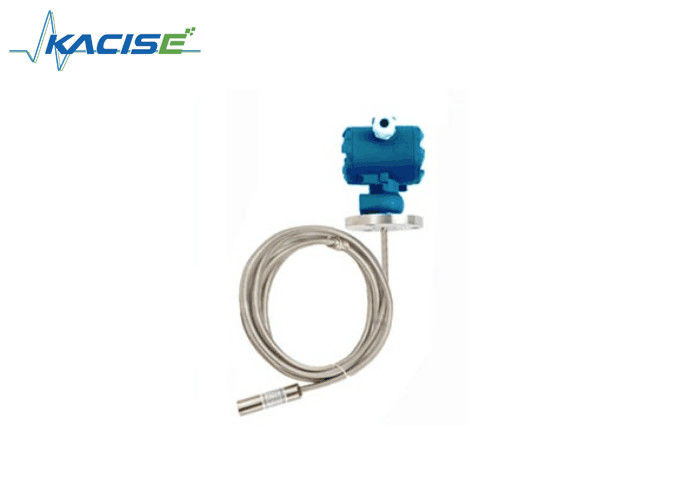

Il trasmettitore del livello di serie di GXPS400M è una stabilità altamente affidabile e alta, l'alta precisione, la piccola dimensione, trasmettitore livellato spaccato. Ampiamente usato nella rilevazione di un tubo di diametro basso e nel livello liquido nell'altezza del liquido del bacino idrico. Quale acqua, olio, liquidi leggermente corrosivi.
Il prodotto usa la struttura di acciaio inossidabile 1Cr18Ni9Ti con del il centro ripieno petrolio di pressione dell'importazione, zoom dedicato e circuito di conversione del trasmettitore I/di V, che può facilitare la loro calibratura zero e completa e regolamento programmabile esterno della portata e zero.
L'abrasione, il petrolio, l'acido e l'alcali resistenti, cavo respirabile speciale ad alta resistenza possono essere usati secondo la configurazione del sito.
Il certificato di per sé sicuro; protetto contro le esplosioni; Certificato del CE.
Non polarità; cavo dell'uscita di circolazione dell'uscita del tre-cavo e bifilare di tensione per sia CA che CC.
Applicazione
Caratteristica
Definizione elettronica dei segnali e dell'interfaccia
Copertura posteriore dentro la definizione terminale del collegamento | ||||
Segno | + | - | ||
Corrente | 24Vdc | 4~20mA | Schermato | |
Tensione | 24V (+) | Vout | 24V (-) | Schermato |
Parametro
Spec. | Valore | |||
Campo di pressione |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Pressione del carico | pressione di valore nominale di 1,5 volte | |||
Pressione della rottura | pressione di valore nominale di 3 volte | |||
Accuratezza | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Stabilità | Valore tipico 0.1%F.S/year, massimo 0,2% F.S | |||
Temperatura di funzionamento | -40°C~85°C | |||
Temperatura della compensazione | -10°C~70°C | |||
Compatibilità media | Tutto il compatibile medio caustico con 1Cr18Ni9Ti | |||
Prestazione elettrica | un sistema di 2 cavi | un sistema di 3 cavi | ||
Segnale in uscita | 4~20mA | 0/1~5Vdc | 0~10V | |
Alimentazione elettrica | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Pressione del carico | (U-10)/0,02 (Ω) | >100kΩ | ||
Isolamento | >100M Ω@50V | |||
Forza elettrica | 500V@60 secondo | |||
Vibrazione/impatto | 10g/5~2000Hz, seno 11ms delle asce X/Y/Z20g | |||
Collegamento elettrico | Impermeabilizzi il cavo outlet+ due ring+ rettangolare che sigilla la colla della guarnizione gum+ di ring+; IP68 | |||
Canale di compressione | Tipo sommergibile, dimensione di trasmissione M27×1.5 del collegamento della testa di pozzo della scatola | |||
Tipo di pressione | G | Tempo di reazione: 10ms | ||
EMI/EMC | EMI: EN50081-1/-2; Contabilità elettromagnetica: EN50082-2 | |||
Informazioni di ordinazione
Lunghezza-pacchetto porto-elettrico del collegamento-cavo di GX-Tipo-Gamma-Uscita-Potere-pressione
