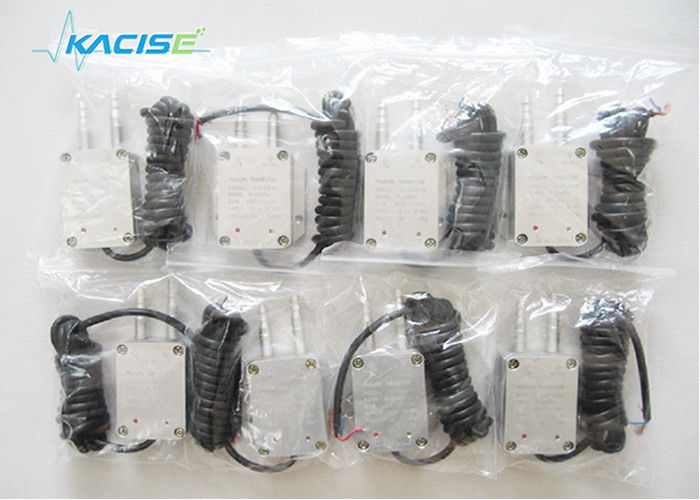

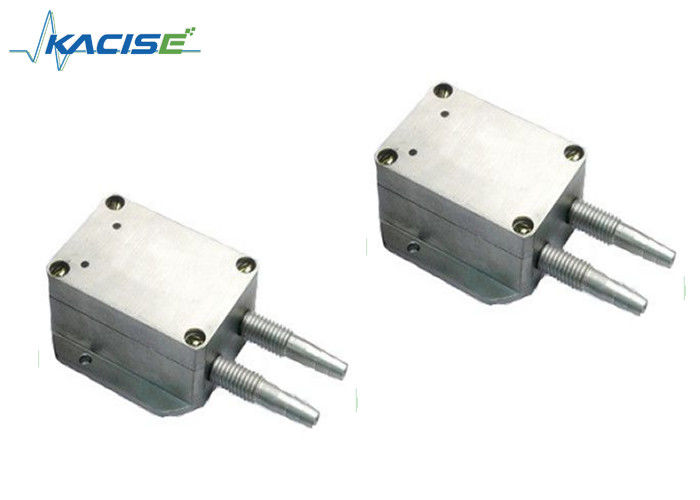

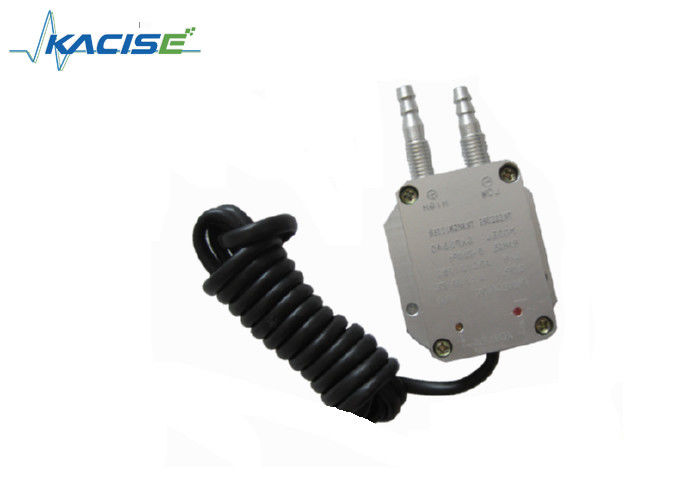

GXPS540 su pressione mini del profilo di accuratezza e sensibile di vento e pressione differenziale con uscita 4-20mA
Introduzione

Il moltiplicatore di pressione di differenziale di pressione del vento GXPS540 adotta il diaframma di alta precisione e alto della stabilità ed è montato mediante tecniche di isolamento di sforzo. Dalla compensazione di temperatura di precisione e dall'amplificazione rigorose del segnale, trasferisca la micro pressione differenziale, la pressione d'aria, il flusso ed altri parametri all'uscita del segnale affidabile 4~20mA o 1~5V.

Caratteristica

• Alta sensibilità
• Alta precisione ed alta stabilità
• Mini profilo, facile installare

Definizione elettronica dei segnali e dell'interfaccia


Parametro


Dimensione

C'è tipo regolabile viti della scanalatura 2 sul GXPS540.

La Z è per adeguamento zero.

La S è per adeguamento della gamma completa. (Se la gamma non è cambiata, nessuna necessità di essere regolato.)

Nota: Se la gamma è <1kpa>

Applicazione

• Caldaia
• Precipitatore della polvere
• Pressione della presa d'aria
• Pressione differenziale e negativa

Informazioni di ordinazione


GX- - lunghezza-pacchetto del Gamma-Uscita-Accuratezza-Potere-Struttura-cavo

• Gamma: 0~±5kPa ...... 10000kPa = la limitazione superiore della gamma
• Uscita:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
• Accuratezza: 0.25=±0.25%F.S, 0.5=±0.5%F.S,
• Potere: 24VDC, 11~30Vdc
• Canale di compressione: GF=G1/4 filo femminile, G=G1/4, filo di NF=NPT1/4Female, N=NPT1/4
• Collegamento elettrico: C=Cable, sbocco del giunto di CW=waterproof
• Lunghezza di cavo: Metro 1-150m di XXm=XX
• Pressione statica: 3, 5, una pressione nominale di 10 volte, 20MPa (nota: pressione della conduttura)
• Pacchetto: Bb, schiuma
