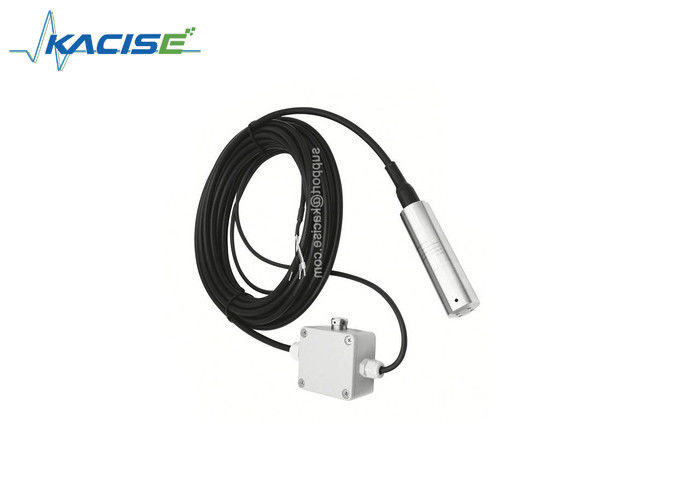

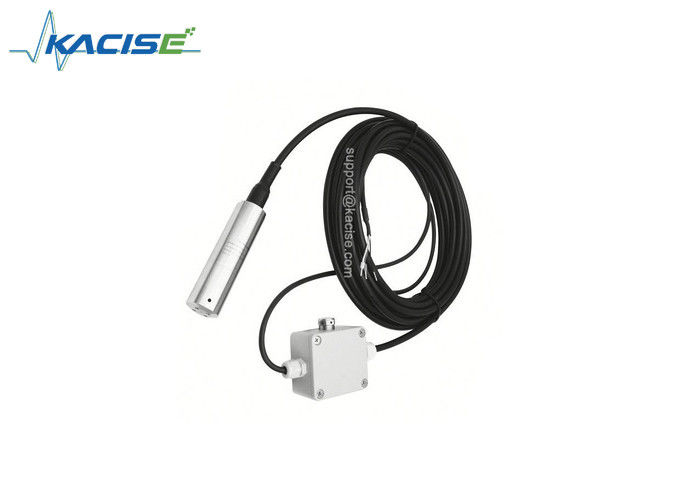

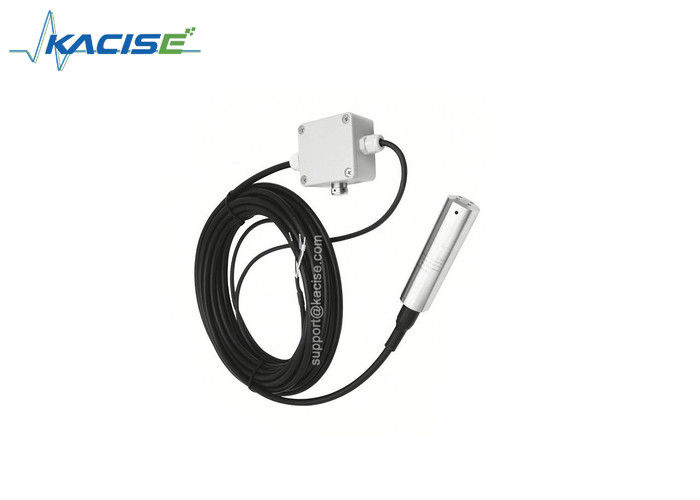

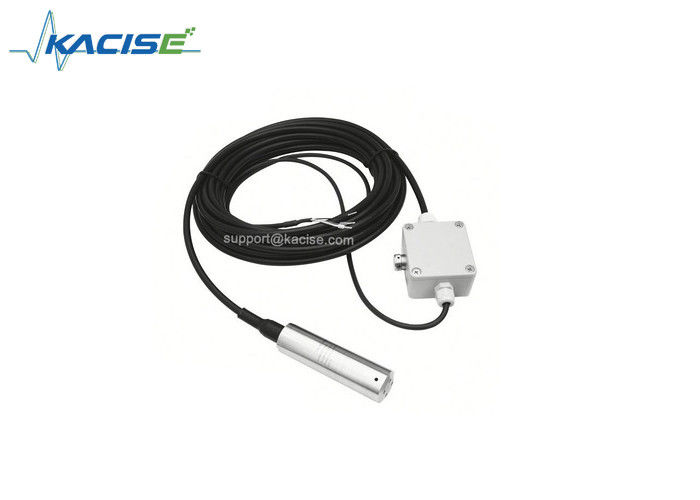

GXPS420 Trasmettitore di livello dell'acqua geotermico ad alta resistenza alle temperature
Applicazione
- Misurazione geotermica
- Raccolta dell'acqua geotermica
- Monitoraggio dell'acqua di raffreddamento delle centrali termiche
- Caldaie termiche
- Impianti di monitoraggio idrologico
- Caldaie di riscaldamento
- Set di generazione
- Energia idroelettrica
Caratteristica
- Accuratezza: ±0,25%,±0,5%F.S.
- Core di silicio diffuso riempito di olio
- Installazione sottomarina e a filo a vite
- La temperatura massima è di 120°C.
- Sulla base di tali dati è possibile ottenere una valutazione del rischio.
- Modalità intrinsecamente sicura, a prova di esplosione, CE
- Contro gravi interferenze elettromagnetiche
Introduzione
Il trasmettitore di pressione della serie GXPS420 è altamente affidabile, di alta stabilità, di alta precisione,
trasmettitore di livello liquido ad alta temperatura, utilizzato principalmente per la misurazione di alte temperature
Questo prodotto utilizza la struttura in acciaio inossidabile 1Cr18Ni9Ti, importando il livello di fluido
famoso marchio di diffusione del corpo del nucleo a pressione pieno di olio, dedicato allo zoom in e V / I
circuito di conversione del trasmettitore, e può facilitare la taratura della sua scala zero e piena.
Secondo l'uso diverso del sito configurare usura, olio, acido e alcalino resistente, alta resistenza speciale
Cable traspirante. due fili di sistema di uscita di circolazione conduce non polarità, tre fili di uscita di tensione per
AC e DC. La prova di sicurezza, l'isolamento, la certificazione anti-esplosione e la certificazione CE.
Interfaccia elettronica e definizione dei segnali
| Connessione elettrica |
|
Segnale di uscita |
| Cavo |
2 sistema di fili |
3 sistema di fili |
Due fili
|
4 ~ 20 mA |
| Rosso |
Potenza |
Potenza |
4 ~ 20 mA,
0 ~ 20 mA
|
| Blu/verde |
|
uscita |
| Nero |
Prodotto |
Terrazzo di potenza |
Tre fili |
0/1 ~ 5V,
0~10V (corrente continua)
|
| Giallo |
Scudo |
Scudo |
| Tipo |
| A |
Strumento ricevente situato più vicino |
| B |
Situazione più lontana dello strumento destinatario |
| C |
Adatto alle condizioni di installazione della testa di pozzo
|
Parametro
| Spec. |
Valore |
| Intervallo di pressione |
0~1....500mH2O; 9,8KPa...4900KPa
00,09 bar... 49 bar; 0,09 atm... 48 atm
1.4psi... 711psi; 2.8inchHg... 1400inchHg
|
| Pressione di sovraccarico |
1.5 volte la pressione nominale |
| Contenimento secondario |
3 volte la pressione nominale |
| Accuratezza |
0.25% F.S, 0.5% F.S ((Portfolio MARS per un'elevata precisione) |
| Stabilità |
Valore tipico 0,15% F.S., valore massimo: 0,25% F.S. |
| Temperatura di funzionamento |
-20°C~100°C (-20°C~120°C disponibili) |
| Intervallo di temperatura compensato |
-10°C~70°C |
| Compatibilità media |
Compatibile con 1Cr18Ni9Ti e 316L |
| Proprietà elettriche |
2 fili |
3 fili |
| Segnale di uscita |
4 ~ 20 mA |
0/1 ~ 5V |
0~10V |
| Fornitore di energia |
10 ~ 30 Vdc |
8 ~ 24 Vdc/ac |
11 ~ 30 Vdc/ac |
| Resistenza al carico |
(U-10)/0.02 (Ω) |
>100 kΩ |
| Isolamento minimo tra il caso e le chiusure |
>100M Ω@50V |
| Immunità da sovratensione |
500V@60 secondi |
| Pannello di visualizzazione |
5Lagrado di tenuta, IP68 |
| Porta di pressione |
T = sommergibile F = stile diviso |
| Tempo di risposta |
10 ms |
| Sconvolgimento e vibrazioni |
10g/5~2000Hz, assi X/Y/Z 20g seno 11ms |
| Certificato |
Modalità intrinsecamente sicura, isolamento a prova di esplosione, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
| protezione da fulmini |
conduzione di aria a pressione 8000V, alloggiamento, conduzione di cavi a pressione 4000V |
Informazioni sull'ordine
GX-Tipo-Gamma-Output-Precisione-Potenza-Struttura-Lenghe del cavo-Package
- Tipo: PS420A = tipo universale, PS420B = cablaggio esterno diviso, PS420C = connessione a testa di pozzo diviso, PS420E = tipo intrinsecamente sicuro, PS420D = isolamento a prova di esplosione,
- Distanza: 1m...500m= il limite superiore dell'intervallo
- Prodotto:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Accuratezza:00,25=±0,25% F.S., 0,5=±0,5% F.S.,
- Potenza: 24VDC, 11~30Vdc
- Struttura:T = tipo sommergibile, F = divisione, Ht = personalizzato
- Lunghezza del cavo: XXm=XX metro 1-150m
- Pacco:Bb, schiuma
Per esempio:GXPS420-2.5m-A-0.5-DC24-T-5m-Fuma
PS420 con tipo universale, gamma 0-2.5mH2O, 24Vdc alimentazione 4-20mA uscita, tipo sommergibile, cavo 5m, confezione di schiuma.
