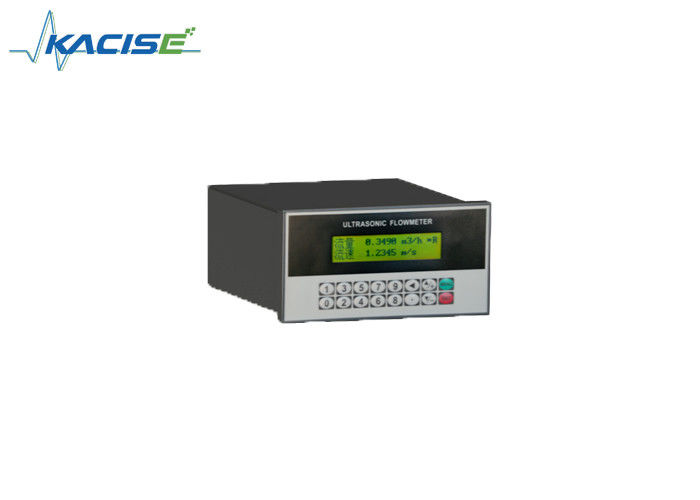

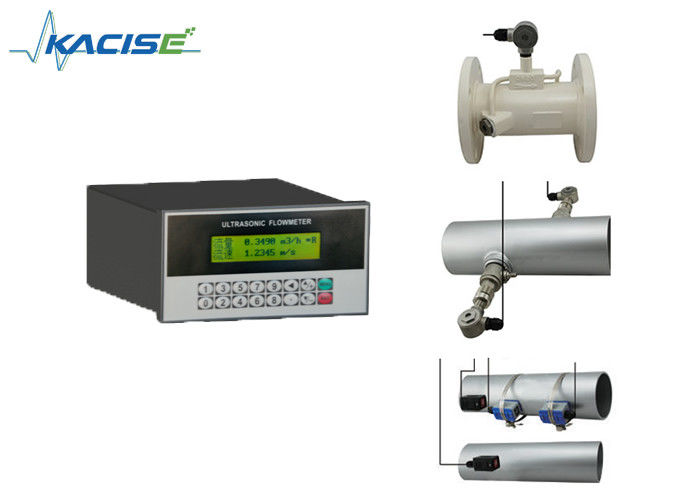

Misuratore di flusso ad ultrasuoni montato su pannello con doppia alimentazione RS485

Parte ospitante

Principio

Intervallo di tempo ultrasonico

Accuratezza

± 1%

Visualizzazione

2*20 caratteri LCD con retroilluminazione, supporto alla lingua cinese, inglese e italiana Dimensione del convertitore:170*180*56cm

Fonte di uscita del segnale

1 direzione 4 ~ 20mA di uscita, resistenza elettrica 0 ~ 1K, precisione 0,1%

1 via di uscita dell'impulso OCT ((Larghezza dell'impulso 6 ~ 1 0 0 ms, impostazione predefinita 2 0 0 ms)

Uscita del relè in 1 direzione

Input del segnale

3 modalità 4~20mA, precisione 0,1%, segnale di acquisizione come temperatura, pressione e livello del liquido

Collegare il trasduttore di temperatura Pt100, può finire la misurazione di calore / energia

Interfaccia dati

Isolare l'interfaccia seriale RS485, aggiornare il software del misuratore di flusso tramite computer, supportare MODBUS, METER-BUS ecc.

Cavo

Cavi a coppia tortuosa, generalmente di lunghezza inferiore a 50 metri;
Seleziona la comunicazione RS485, la distanza di trasmissione può superare i 1000 metri.

Condizione del tubo

Materiale per tubi

Sono ammessi prodotti in acciaio, acciaio inossidabile, ghisa, rame, tubo di cemento, PVC, alluminio, vetro, acciaio, rivestimento.

Diametro del tubo

15~6000 mm

tubi di lunghezza retta

L'installazione del trasduttore deve essere soddisfatta: a monte10D, a valle 5D, 30D dalla pompa.

Medio

Tipo di liquido

Acqua, acqua di mare, acque reflue, olio, prodotti chimici (alcol, acidi, ecc.), effluenti vegetali e altri liquidi

Temperatura

-30~160°C

Turbidità

- Non sono tanto le cioccolatine.

Velocità di flusso

0~±10m/s

Ambiente

Temperatura

Ospite: -20~60°C; Sensore: -30~160°C

Umidità

Ospite: 85%RH; sensore di flusso: IP68, meno di 2 m sotto l'acqua

Fornitore di alimentazione

DC8~36V o AC85~265V (facoltativo)

Consumo

1.5W
