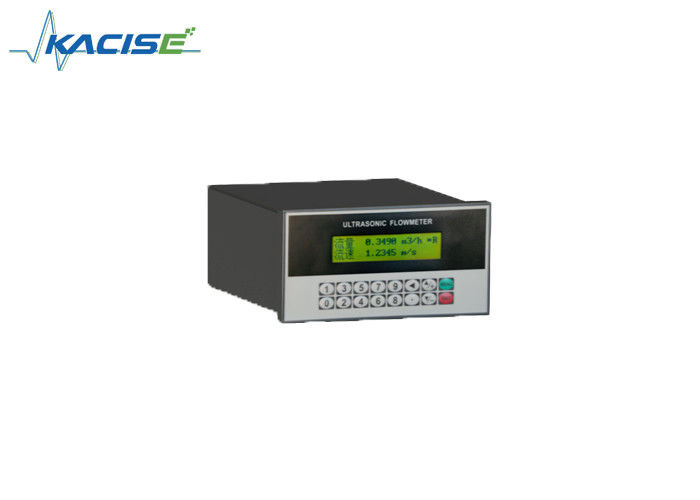

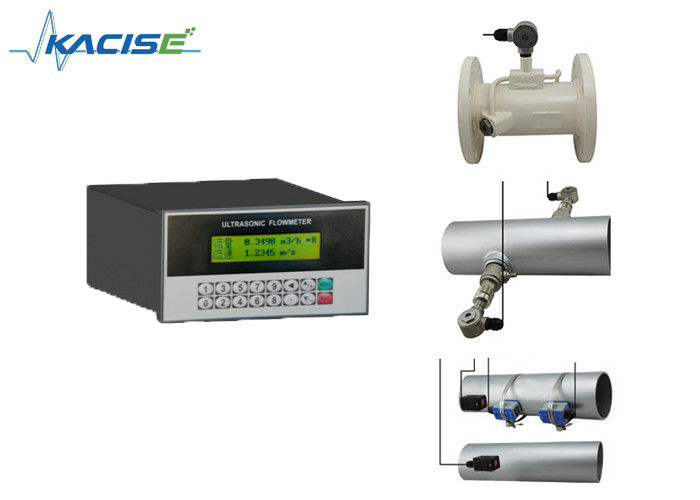

Misuratore di flusso ad ultrasuoni montato su pannello con doppia alimentazione RS485 e diametro del tubo di 15~6000 mm

Parte ospite

Principio

Intervallo di tempo ultrasonico

Precisione

±1%

Display

LCD da 2×20 caratteri con retroilluminazione, supporta la lingua cinese, inglese e italiana. Dimensione convertitore: 170*180*56 cm

Uscita del segnale

Uscita 4~ 20mA a 1 via, resistenza elettrica 0~ 1K, precisione0. 1%

Uscita a impulsi OCT a 1 via (larghezza dell'impulso 6 ~ 1 0 0 0 ms, il valore predefinito è 2 0 0 ms)

Uscita relè a 1 via

Ingresso del segnale

Ingresso a 3 vie 4~20 mA, precisione 0,1%, segnale di acquisizione come temperatura, pressione e livello del liquido

Collegare il trasduttore di temperatura Pt100 per completare la misurazione di calore/energia

Interfaccia dati

Isolare l'interfaccia seriale RS485, aggiornare il software del misuratore di portata tramite computer, supportare MODBUS, METER-BUS ecc.

Cavo

Cavo a doppino intrecciato, generalmente di lunghezza inferiore a 50 metri;
Selezionare la comunicazione RS485. La distanza di trasmissione può superare i 1000 m.

Condizioni del tubo

Materiale del tubo

Sono ammessi acciaio, acciaio inossidabile, ghisa, rame, tubi di cemento, PVC, alluminio, vetro e prodotti in acciaio.

Diametro del tubo

15~6000 mm

Tubo di lunghezza diritta

L'installazione del trasduttore deve essere soddisfatta: a monte 10D, a valle 5D, 30D dalla pompa.

Medio

Tipo di liquido

Acqua, acqua di mare, acque reflue, olio, prodotti chimici (alcol, acidi, ecc.), effluenti vegetali e altri liquidi

Temperatura

-30~160°C

Torbidità

Alle 22.00 non ci sono tante palline

Velocità del flusso

0~±10 m/s

Ambiente

Temperatura

Ospite: -20~60°C; Sensore: -30~160°C

Umidità

Ospite: 85%UR; Sensore di flusso: IP68, meno di 2 m sott'acqua

Alimentazione elettrica

DC8~36V o AC85~265V (opzionale)

Consumo

1,5 W
