Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE / ISO / Explosion-proof |
Numero di modello: | KTF |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/scatola di legno |
Tempi di consegna: | 5~8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | bimettalico |
Medium: | diesel, olio, liquido, combustibile diesel, olio, acqua pura, alimento, olio | Pressione: | 1.6MPa; 2.5MPa; 4.0MPa; 6.4M |
---|---|---|---|
Installazione: | Filo; Tubo; Ripresa esterna; Inserzione, flangia | Comunicazione: | RS-485 /MODBUS |
Accuratezza: | /1.0 1,5% % | Uscita: | HART /4-20mA /RS485 /Pulse |
Materiale: | Steel/SS316L inossidabile /316 | Alimentazione elettrica: | Batteria al litio di 12-24VDC /3.6V |
Classe di protezione: | IP65 o IP68 | ||
Evidenziare: | misuratore di portata del combustibile diesel,misuratore di portata protetto contro le esplosioni |

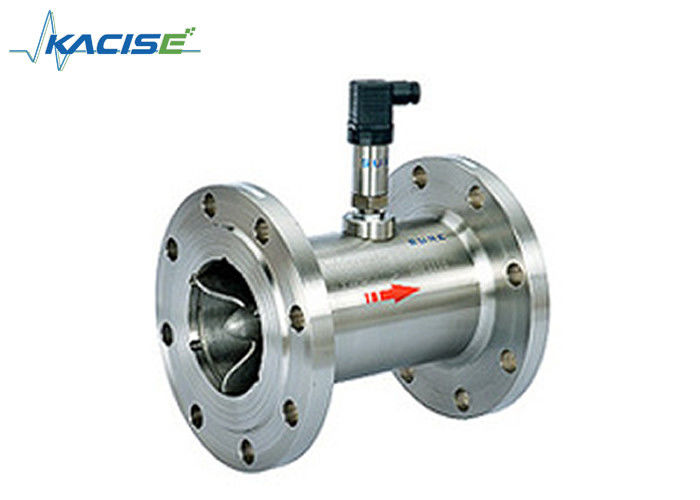

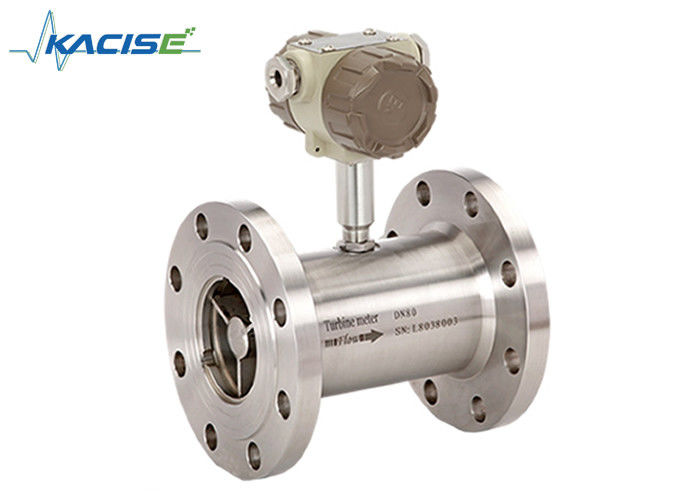

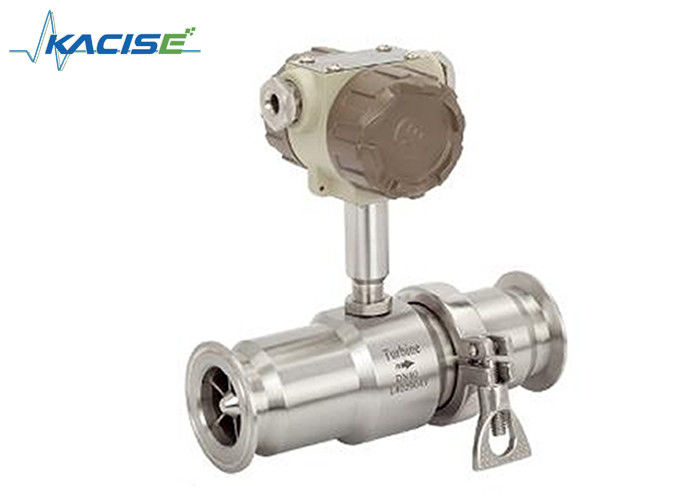

l'olio combustibile diesel a prova di ex/olio vegetale/palma olio il flussometro solvente della turbina di acciaio inossidabile della flangia 24VDC
Descrizione
Il flussometro della turbina è un genere di flussometro di velocità con la funzione della compensazione di pressione e della temperatura. Appartiene ad un genere di flussometro di velocità. Il suo principio di lavoro è come segue: il potere di liquido scorrente guida la paletta della turbina per girare e la sua velocità di rotazione è approssimativamente proporzionale alla portata volumetrica. Il flussometro della turbina è ampiamente usato in petrolio, l'industria chimica, energia elettrica, rete di tubazioni del gas, gas urbano ed altri campi ed è ampiamente usato nello stabilimento commerciale a causa della sua alta accuratezza di misurazione, buona ripetibilità e stabilità, vasta gamma, risposta rapida scorrere cambiamenti, forte abilità anti-interferenza, trasmissione facile del segnale ed altre caratteristiche.
Il flussometro della turbina di KXTUF è un nuovo tipo di strumento intelligente basato su sviluppo tecnologico monochip del microcomputer del sensore di flusso della turbina ed integrazione dello schermo di visualizzazione, con l'alta affidabilità, alta precisione, la protezione anti-interferenza e contro il fulmine, i vantaggi bassi, è ampiamente usato misurare la portata del liquido chiuso della conduttura, fatta di materiale 1Cr18Ni9Ti, resistenza della corrosione, nessun altre impurità, può realizzare il controllo quantitativo, eccessivo allarme ed altre funzioni, è un flussometro ideale. Gli oggetti di misura sono petrolio, il liquido organico, il gas di petrolio liquefatto, il gas naturale, il gas, liquido di bassa temperatura.
Caratteristiche
Alta precisione del ☆, generalmente fino a ±1%R, ±0.5%R, alta precisione fino a 0.2%R
ripetibilità del ☆Good, ripetibilità a breve termine fino a 0,05% ~ 0,2%, nello stabilimento commerciale è la scelta preferita del misuratore di portata.
Uscita del ☆ del segnale di frequenza di impulso, adatta a totalizzatore ed a collegamento con il PC; nessun spostamento zero e forte interferenza resistono a
Il ☆ che il segnale ad alta frequenza (3~4KHz) può essere ottenuto, la risoluzione del segnale è forte.
Diametro medio e grande fino al 1:20, piccolo calibro 1 della vasta gamma del ☆: 10.
Struttura compatta del ☆ & manutenzione conveniente
Specifiche
Paremeter | Valore | Unità | |
Diametro |
Filo | 4, 6, 10, 15, 20, 25, 32, 40 | millimetro |
Flangia (morsetto) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | millimetro | |
Accuratezza | ±1, ±0.5, ±0.2 (su misura) | %R | |
Rapporto della gamma | 1:10, 1:15, 1:20 | ||
Materiale del sensore | 304, 316 (L) acciaio inossidabile ecc. | ||
Funzionamento ambiente |
Impiegati medi. | -20~120 | °C |
Impiegati ambientali | -10~55 | °C | |
Umidità relativa | 5%~90% | ||
Pressione atmosferica | 86~106 | KPa | |
Uscita del segnale |
Sensore: segnale di frequenza di impulso, level≤0.8V elettrico basso, ≥8V ad alto livello Trasmettitore: bifilare, segnale corrente di CC di 4-20 mA |
||
Interfaccia di Comm | RS485 | ||
Alimentazione elettrica
|
Sensore: CC di +12V, CC di +24V (facoltativa) Trasmettitore: CC di +24V Tipo locale di indicazione: cellula incorporata del litio 3V o esterno di +24VDC |
|
|
Cavo della trasmissione del segnale | STVPV3×0.3 (3 cavo), 2×0.3 (cavo 2) |
|
|
Distanza di trasmissione | Non non più di 1000 | m. | |
Interfaccia di linea del segnale |
Tipo di base: Connettore di Hausman o un cavo dei 3 centri; Tipo protetto contro le esplosioni: M20 × 1,5 (F) |
||
grado a prova di esplosiva |
Tipo di base: prova di non esplosione; tipo protetto contro le esplosioni: ExdIIBT6 |
||
Livello di protezione | IP65 |
Informazioni di ordinazione
Modello | Osservazioni | |||||||
KTF | ||||||||
DN | 4 | 4 millimetri | ||||||
6 | 6 millimetri | |||||||
10 | 10 millimetri | |||||||
15 | 15 millimetri | |||||||
20 |
|
20 millimetri | ||||||
25 | 25 millimetri | |||||||
32 | 32 millimetri | |||||||
40 | 40 millimetri | |||||||
50 | 50 millimetri | |||||||
65 | 65 millimetri | |||||||
80 | 80 millimetri | |||||||
100 | 100 millimetri | |||||||
125 | 125 millimetri | |||||||
150 | 150 millimetri | |||||||
200 | 200 millimetri | |||||||
Tipo | N | Tipo del sensore: +12V o 24V potere, segnale di impulso del sistema del cavo dell'uscita 3 | ||||||
Tipo del trasmettitore: il potere di +24V, ha prodotto 2 il cavo 4-20 mA | ||||||||
B | Tipo astuto: cellula del litio, indicatore locale, senza uscita del segnale | |||||||
C | Tipo astuto: potere di +24V, indicatore locale, 2 uscita del cavo 4-20mA/pulse | |||||||
C1 | Tipo astuto: potere di +24V, indicatore locale, comunicazione RS485 | |||||||
protocollo | ||||||||
C2 | Tipo astuto: potere di +24V, indicatore locale, protocollo di HART | |||||||
Accuratezza | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (ordine speciale, molto termine di consegna) | |||||||
Gamma | W | Campo di misura esteso | ||||||
S | Campo di misura standard | |||||||
Materiale del corpo | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
Protetto contro le esplosioni | N | Non protetto contro le esplosioni | ||||||
E | Protetto contro le esplosioni, ExdIIBT6 | |||||||
Valutazione di pressione | N | Normale | ||||||
H (x) |
Alta pressione |
Applicazione
