| Luogo di origine: | La Cina |
| Marca: | Kacise |
| Certificazione: | CE / ISO / Explosion-proof |
| Numero di modello: | KTF |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone/scatola di legno |
| Tempi di consegna: | 5~8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | bimettalico |
| DN (millimetro): | DN4~DN300 | Pressione: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, speciale |
|---|---|---|---|
| Medio: | liquido a bassa velocità non corrosivo, senza impurità | Comunicazione: | RS-485 /MODBUS |
| Accuratezza: | 00,5% / 1,0% | Prodotto: | Impulso, 4-20mA uscita analogica, RS485, Hart |
| Materiale: | Steel/SS316L inossidabile /316 | Fornitore di alimentazione: | Batteria al litio di 12-24VDC /3.6V |
| Classe di protezione: | IP65 o IP68 | a prova di ex: | ExmdΙΙBT4 |
| Evidenziare: | metro di scorrimento dell'acqua della turbina,misuratore di portata protetto contro le esplosioni |
||

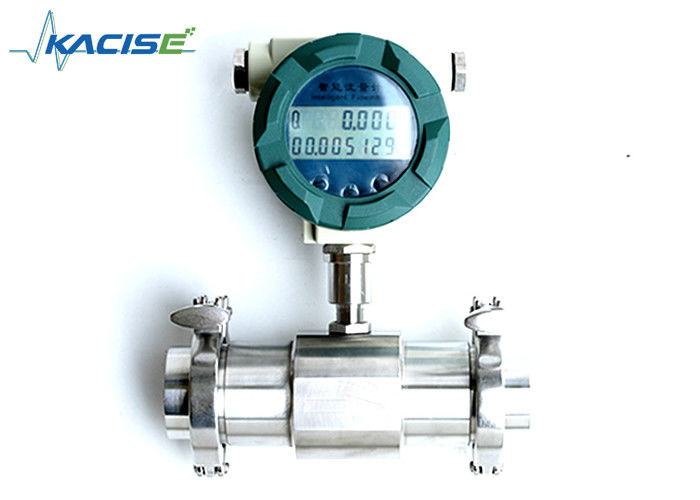

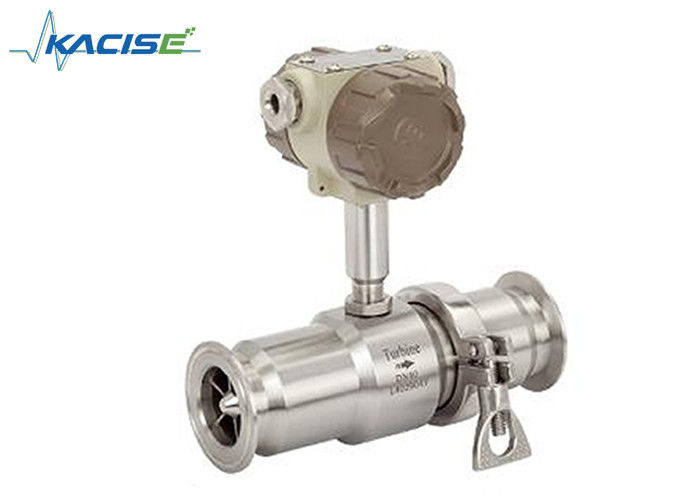

Flusometro OEM Sanitario Tipo Tri-Clamp Connessione Turbina Industria Alimentare Flusometro Whiskey / Birra / Latte
Descrizione
Il misuratore di flusso della turbina è un dispositivo di misurazione del flusso ampiamente utilizzato in industrie come farmaceutiche, alimentari e bevande.e riempimentoLe caratteristiche principali del misuratore di portata della turbina sono:
Materiale della parte rotante: la parte rotante del misuratore di portata è realizzata con un materiale speciale noto per le sue eccellenti prestazioni anticorrosive e resistenti alla ruggine.Questo garantisce durata e longevità in ambienti industriali difficili.
Progettazione strutturale: il misuratore di portata presenta una struttura appositamente progettata che migliora la precisione e la ripetibilità.Questa progettazione è fondamentale per ottenere misurazioni di flusso precise e affidabili nei processi industriali.
Applicazioni: il misuratore di portata è particolarmente adatto per le applicazioni nel settore farmaceutico e delle bevande, dove l'accuratezza e l'igiene sono fattori critici.
Proprietà anticorrosive: data la scelta dei materiali e le considerazioni di progettazione, il misuratore di portata mostra una resistenza alla corrosione,rendendolo adatto per la manipolazione di vari liquidi senza compromettere la precisione.
Facile manutenzione: il misuratore di portata è progettato per una facile manutenzione, facilitandone l'uso in ambienti industriali in cui è essenziale una manutenzione rapida e conveniente.
Versatilità: il flussometro della turbina è versatile, consentendo una serie di applicazioni come misurazione, batch, controllo e riempimento.La sua adattabilità la rende uno strumento prezioso in diversi processi industriali.
Misurazioni accurate: il misuratore di flusso è progettato per fornire misurazioni di flusso accurate e affidabili, soddisfacendo i requisiti di precisione di industrie come farmaceutiche e alimentari e bevande.
Nel complesso, il misuratore di flusso delle turbine si distingue per la sua durata, precisione e idoneità per le industrie in cui il mantenimento degli standard igienici è cruciale.
Caratteristiche
☆ Alta precisione, generalmente fino a ± 1%R, ± 0,5%R, alta precisione fino a 0,2%R
☆Buona ripetibilità, ripetibilità a breve termine fino allo 0,05% ~ 0,2%, nel regolamento commerciale è la scelta preferita del flussometro.
☆ Uscita del segnale a frequenza di impulso, adatto per il totalizzatore e il collegamento con il PC; nessun spostamento a zero e forte resistenza alle interferenze
☆ è possibile ottenere un segnale ad alta frequenza ((3~4KHz), la risoluzione del segnale è forte.
☆ Ampia gamma, diametro medio e grande fino a 1:20, piccolo calibro 1:10.
☆ Struttura compatta e manutenzione conveniente
Specificitàs
| Parametro | Valore | Unità | |
|
Diametro |
Filtro | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Flanchetta (clampaglia) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
| Accuratezza | ±1, ±0.5, ±0,2 (adattato) | % R | |
| Rapporto di autonomia | 1:10, n. 1:15, n. 1:20 | ||
| Materiale per sensori | 304, 316 ((L) acciaio inossidabile ecc. | ||
|
Lavorare ambiente |
Temperatura media. | -20~120 | °C |
| Temperatura ambiente | -10~55 | °C | |
| Umidità relativa | 5% ~ 90% | ||
| Pressione atmosferica | 86~106 | KPa | |
| Fonte di uscita del segnale |
Sensore: segnale di frequenza d'impulso, basso livello elettrico≤0,8V, alto livello≥8V Trasmettitore: due fili, segnale di corrente continua 4-20 mA |
||
| Interfaccia di comunicazione | RS485 | ||
|
Fornitore di alimentazione
|
Sensore: +12V DC, +24V DC (facoltativo) Trasmettitore: +24V DC Tipo di indicazione locale: cella al litio 3V integrata o esterna +24VDC |
|
|
| Cavo di trasmissione del segnale | STVPV3×0.3 (3 fili), 2×0.3 (2 fili) |
|
|
| Distanza di trasmissione | Non più di 1000 | m | |
| Interfaccia della linea di segnale |
Tipo di base: connettore Hausman o cavo a 3 nuclei; Tipo a prova di esplosione: M20 × 1,5 (F) |
||
| Classe a prova di esplosione |
Tipo di base: a prova di esplosione; tipo a prova di esplosione: ExdIIBT6 |
||
| Livello di protezione | Protezione IP65 | ||
Misurazione della portata e della pressione di lavoro
|
Diametro (mm) |
Intervallo standard (m)3/h) | Distanza estesa (m)3/h) |
Connessione normale Pressione nominale (MPa) |
Pressione speciale (MPa) (connessione flange) |
| DN4 | 0.04~0.25 | 0.04~0.4 | Connessione di filo/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06 ~ 0.6 | Connessione di filo/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15 a 1.5 | Connessione di filo/6.3 | 10, 16, 25 |
| DN15 | 0.6 ~ 6 | 0.4~8 | Connessione di filo/6.3 | 4.0, 6.3, 10, 16, 25 |
| Connessione della flangia/2.5 | ||||
| DN20 | 0.8~8 | 0.45 ~ 9 | Connessione di filo/6.3 | 4.0, 6.3, 10, 16, 25 |
| Connessione della flangia/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5~10 | Connessione di filo/6.3 | 4.0, 6.3, 10, 16, 25 |
| Connessione della flangia/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8 ~ 15 | Connessione di filo/6.3 | 4.0, 6.3, 10, 16, 25 |
| Connessione della flangia/2.5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | Connessione di filo/6.3 | 4.0, 6.3, 10, 16, 25 |
| Connessione della flangia/2.5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | Connessione della flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7 ~ 70 | 4 ~ 70 | Connessione della flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5 ~ 100 | Connessione della flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Connessione della flangia/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13 ~ 250 | Connessione della flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN 150 | 30 ~ 300 | 15 ~ 300 | Connessione della flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | Connessione della flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Dimensione
Disegno 1 (DN4~DN10):Sensore di flusso della turbina di tipo connessione a filo (compresa la sezione dritta del tubo).
Diagramma2 (DN15~DN40):Disegno delle dimensioni del sensore di flusso collegato al filo.
Diagramma3 (DN4~DN10):Disegno del sensore di flusso della turbina connesso alla flangia.
Metodo di installazione del sensore secondo le diverse specifiche, connessione a filo o flange, il metodo di installazione è indicato nel diagramma 1, 2, 3
Dimensioni dell'impianto
| Diametro ((mm) | L ((mm) | G | K ((mm) | D (mm) | - No, no. |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
Informazioni sull'ordine
| Modello | Commenti | |||||||
| CTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 mm | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40 mm | |||||||
| 50 | 50 mm | |||||||
| 65 | 65 mm | |||||||
| 80 | 80 mm | |||||||
| 100 | 100 mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200 mm | |||||||
| Tipo | N | Tipo di sensore: potenza +12V o 24V, segnale d'impulso di sistema a 3 fili | ||||||
| A | Tipo di trasmettitore: potenza +24V, uscita 2 fili 4-20 mA | |||||||
| B | Tipo intelligente: cella al litio, indicatore locale, senza uscita di segnale | |||||||
| C | Tipo intelligente: alimentazione +24V, indicatore locale, 2 fili di uscita 4-20mA/impulso | |||||||
| C1 | Tipo intelligente: alimentazione +24V, indicatore locale, comunicazione RS485 | |||||||
| Protocollo | ||||||||
| C2 | Tipo intelligente: alimentazione +24V, indicatore locale, protocollo HART | |||||||
| Accuratezza | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (Ordine speciale, tempi di consegna lunghi) | |||||||
| Distanza | W | Distanza di misura estesa | ||||||
| S | Intervallo di misurazione standard | |||||||
| Materiale del corpo | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| Prova esplosione | N | Non prova esplosione | ||||||
| E | Proof di esplosione, ExdIIBT6 | |||||||
| Pressione nominale | N | Normalmente | ||||||
| H (x) | Pressione alta | |||||||
