Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE / ISO / Explosion-proof |
Numero di modello: | KTF |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/scatola di legno |
Tempi di consegna: | 5~8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | bimettalico |
DN (millimetro): | DN10 - DN200 | Pressione: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, speciale |
---|---|---|---|
Medio: | olio pesante, liquidi di grande viscosità dell'olio, e bitume di olio combustibile e chimici | Comunicazione: | RS-485 /MODBUS |
Accuratezza: | 0,5% o 0,2% | Prodotto: | Impulso, 4-20mA uscita analogica, RS485, Hart |
Materiale: | Ghisa l'acciaio inossidabile d'acciaio | Fornitore di alimentazione: | Batteria al litio di 12-24VDC /3.6V |
Viscosità media: | 300-2000mPa.S | a prova di ex: | ExmdΙΙBT4 |
Evidenziare: | misuratore di portata del combustibile diesel,misuratore di portata protetto contro le esplosioni |

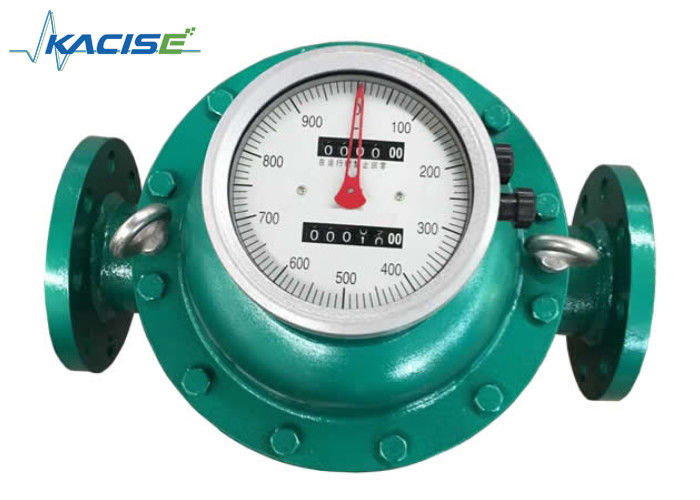

Misuratore di flusso di ingranaggi ovali Misuratore di flusso di bitume Misuratore di flusso di liquidi ad alta viscosità
Descrizione
Il misuratore di flusso degli ingranaggi ellittici è un dispositivo di misurazione del flusso di spostamento positivo progettato per un monitoraggio accurato e coerente del flusso di liquido nelle condotte, sia continuo che intermittente.Particolarmente adatto per la misurazione di materiali ad alta viscosità come l'olio pesante, alcol polivinilico e resina, divide in modo efficiente il fluido in porzioni di volume conosciute attraverso un elemento di misurazione meccanico.Il volume totale del fluido viene quindi determinato in base al numero di volte in cui la camera di misurazione riempie e scarica queste porzioni di volume successivamente e ripetutamente.
Questo misuratore di portata ovale è specificamente progettato per misurare i flussi di liquidi con una viscosità compresa tra 300 e 2000 mPa·s,funzionanti all'interno di condotte soggette a determinate condizioni di pressione e temperature comprese tra -10°C e +100°CI suoi vantaggi includono una struttura semplice, un'elevata affidabilità, precisione e un basso requisito per i tubi..
L'Oval Gear Flowmeter, in particolare nel contesto dell'industria petrolifera, presenta un'eccezionale ripetibilità e durata.chimica, la medicina, i trasporti e l'alimentazione, dimostrando la sua adattabilità e affidabilità in diverse applicazioni.
Caratteristiche
☆.Vantaggio del misuratore di portata di ingranaggi ovale
☆.Dimensioni compatte, facile manutenzione
☆.Facile da leggere e da usare su display meccanico
☆.Installazione orizzontale o verticale
☆.Basse perdite di pressione
Specificitàs
Nome della produzione | DN15 Misuratore di flusso a basso flusso di bitume meccanico cinese |
Medio | Il mezzo principale è il petrolio |
Accuratezza | 00,5% o 0,2% |
Prodotto | Impulso di uscita, 4 ~ 20mA |
Materiale | Ferro fuso, acciaio fuso o materiale di acciaio inossidabile |
Visualizzazione | Display LCD o local mechanical display |
Funzione | Ritorno alla funzione zero |
Accessori | "Y"Filtro o filtro quadrato |
Temperatura | -20~100°C |
Viscosità | 0.6Mpa.s~250Mpa.s |
Principio di funzionamento
Insatellazione
Diametro | Materiale dello strumento | L | H | B | A | D | D1 | n | Fr |
DN10 | Ferro fuso | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | Ferro fuso | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Acciaio fuso | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
Acciaio inossidabile | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | Ferro fuso | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Acciaio fuso | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
Acciaio inossidabile | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | Ferro fuso | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Acciaio fuso | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
Acciaio inossidabile | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | Ferro fuso | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Acciaio fuso | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
Acciaio inossidabile | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | Ferro fuso | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Acciaio fuso | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
Acciaio inossidabile | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN65 | Ferro fuso | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acciaio inossidabile | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN80 | Ferro fuso | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acciaio fuso | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | Ferro fuso | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Acciaio fuso | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN 150 | Ferro fuso | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Acciaio fuso | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | Ferro fuso | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Acciaio fuso | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
