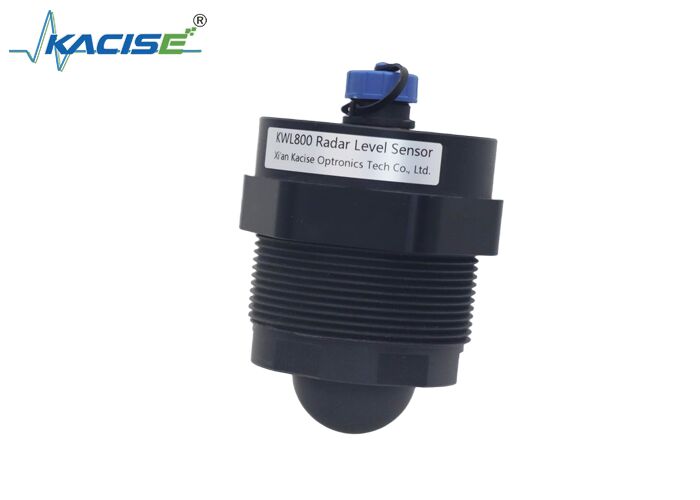

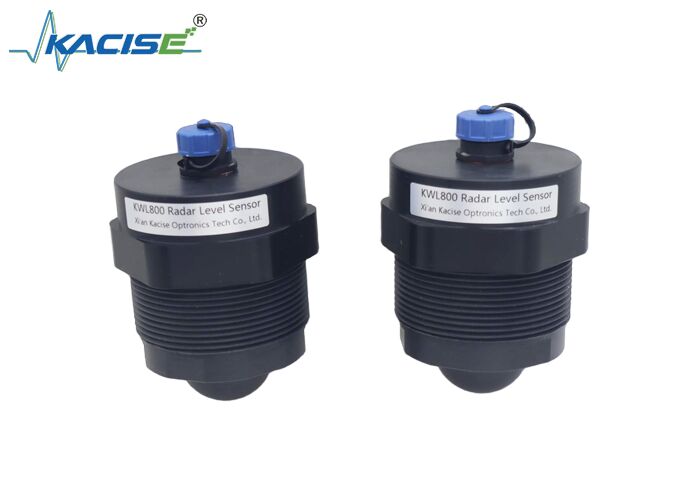

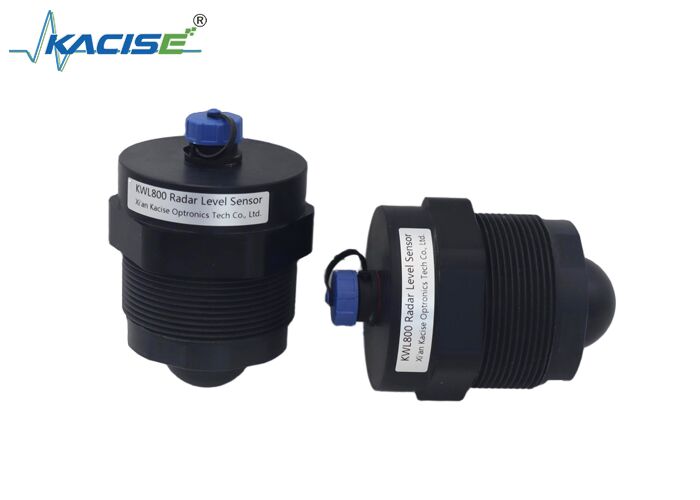

Sensore di livello dell'acqua radar KWL800 con frequenza da 80 GHz, campo di misura da 20 m e alloggiamento in PTFE

Il sensore di livello dell'acqua radar KWL800 è un sensore sviluppato dalla nostra azienda per la misurazione del livello dell'acqua e dei liquidi. Può anche essere utilizzato per misurare la distanza di materiali solidi. Il grado di protezione massimo del dispositivo può raggiungere IP68. Il sensore fornisce un'uscita opzionale 4-20 mA e un'uscita a relè. Le interfacce di comunicazione includono RS485 o UART e utilizza il protocollo standard Modbus RTU. Il prodotto ha un intervallo di misurazione massimo fino a 20 m, con una zona cieca minima di 6 cm.

• Chip RF auto-sviluppato
• Utilizza la tecnologia FMCW (Frequency Modulated Continuous Wave)
• Segnale a onde millimetriche con forte penetrazione, adatto ad ambienti complessi
• Dimensioni compatte del dispositivo con filettatura metrica, facile da installare
• Intervallo di misurazione fino a 20 m
• Angolo del fascio inferiore a 3°
• Alloggiamento in PTFE, resistente alla corrosione

1. Ispezione Disimballaggio Dispositivo
   • Dopo aver ricevuto il prodotto, verificare che l'imballaggio sia integro. Rimuovere il dispositivo dalla confezione e verificare che tutti gli accessori siano completi.
   • Leggere attentamente il manuale del prodotto.
   • Verificare che l'aspetto del dispositivo non sia danneggiato.

   In caso di problemi, contattarci immediatamente per assistenza.

2. Ispezione Ambiente di Installazione
   • Verificare che non ci siano oggetti che interferiscano nell'angolo del fascio direttamente sotto il dispositivo.
   • Come mostrato in figura, dopo l'installazione, le onde elettromagnetiche emesse dal dispositivo dovrebbero essere perpendicolari alla superficie misurata.

3. Metodo di Installazione

   Come mostrato nella figura sottostante, fissare il prodotto alla staffa di montaggio.



• La posizione di installazione del sensore dovrebbe essere il più stabile possibile per evitare vibrazioni, e l'ambiente sotto il sensore dovrebbe essere il più aperto possibile.
• La distanza minima tra il sensore e la superficie del liquido misurato dovrebbe essere superiore a 30 cm.
• La distanza tra il sensore e il bordo del serbatoio, della vasca o del fiume dovrebbe essere superiore a 0,5 m.
• Selezionare una posizione in cui la fluttuazione della superficie dell'acqua sia piccola per installare il sensore, al fine di evitare una ridotta precisione di misurazione o misurazioni anomale causate dalle onde della superficie dell'acqua.
