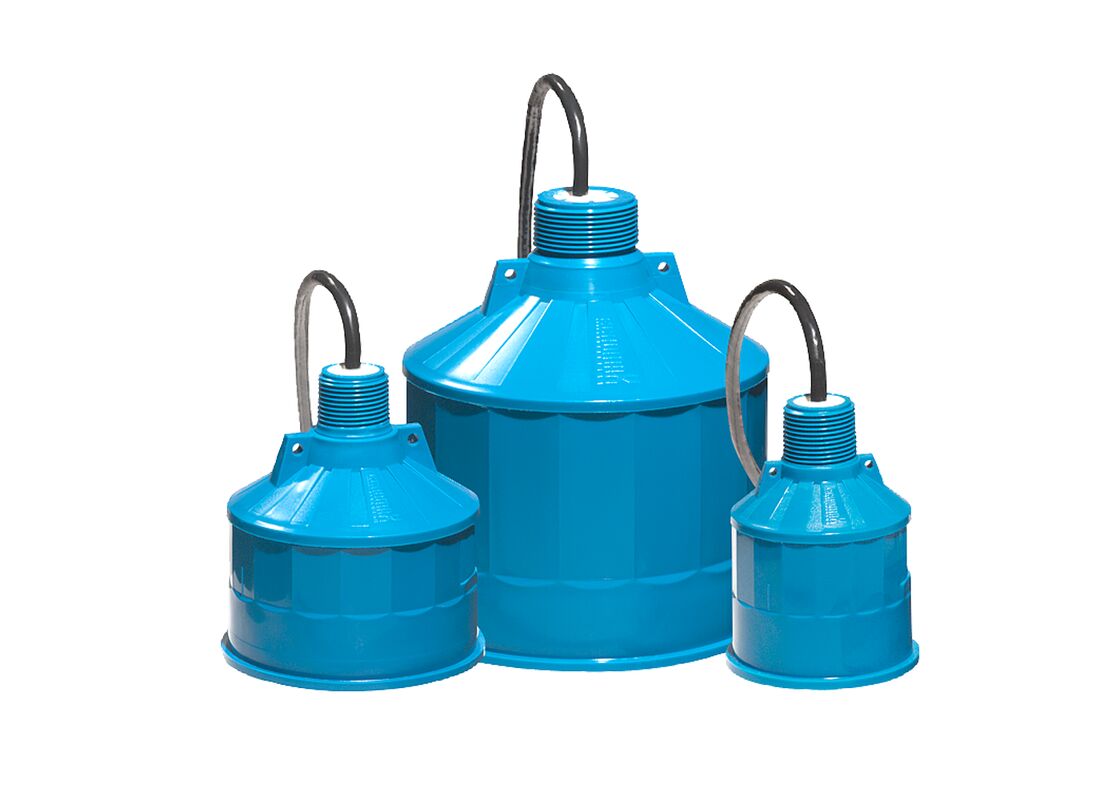

Trasduttori EchoMax XPS
I trasduttori EchoMax XPS utilizzano la tecnologia ad ultrasuoni per misurare il livello in una vasta gamma di liquidi e solidi.
Modelli disponibili
| 7ML1121-..... |
ECHOMAX XPS-10C TRANSDUCER |
| 7ML1124-..... |
ECHOMAX XPS-15C TRANSDUCER |
| 7ML1171-..... |
ECHOMAX XPS-15F Trasduttore |
| 7ML1155-... |
Echomax XPS-30C Trasduttore |
| 7ML1115-..... |
ECHOMAX XPS-10 TRANSDUCER |
Accessori e parti
| Numero della parte |
Descrizione |
| 7ML1830-1AN |
EASY AIMER II, in alluminio, NPT da 3/4 pollici con accoppiamento galvanizzato da 1 a 1 1/2 pollici (solo per l'uso con trasduttori XPS-30 o XPS-40) |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 INCH NPT con 3/4 - 1 inchi di accoppiamento in PVC |
| 7ML1830-1AT |
EASY AIMER II, 304, con NPT THREAD, con accoppiamento 1 1/2 INCH |
| 7ML1830-1AU |
EASY AIMER II, 304, flange con filo NPT, W/CPLNG, 1 pollice |
| 7ML1830-1AX |
Flanchetta Easy Aimer II, in alluminio con adattatore M20, accoppiamento in alluminio BSP da 1" e 1-1/2" |
| 7ML1830-1BH |
SHIELD, SUBMERGENCE, KIT, per sensori XPS10/XRS-5 |
| 7ML1830-1BJ |
SHIELD, SUBMERGENCE, KIT, per sensori XPS15 |
| 7ML1830-1BK |
FMS-200, FMS200, FMS200, FMS200, FMS200, FMS200, FMS200 |
| 7ML1830-1BL |
CHANNEL BRACKET, MONTAGNO DEL MURO, FMS-210 |
| 7ML1830-1BM |
FMS-220 |
| 7ML1830-1BN |
CHANNEL BRACKET, MONTAGE AL PIANO FMS-310 |
| 7ML1830-1BP |
FMS-320: supporto per canali estesi, montaggio a pavimento |
| 7ML1830-1BQ |
CALCIO DEL CANALE DEL PONTE, MONTAGGIO DEL SUO PIANO, FMS-350 |
| 7ML1830-1DN |
"Flaccato, 1" BSP, FLAGATO, PLASTICO |
| 7ML1830-1DP |
Noce, 1 1/2 "BSP, con flangia |
| 7ML1830-1DR |
Noce, 1" BSP, semplice |
| 7ML1830-1DS |
Nucciole, 1 "NPT, PLASTICA |
| 7ML1830-1EA |
L'adattatore 1" BSP - 20 mm |
| 7ML1830-1EB |
Adattatore (XPS30) 1-1/2" BSP |
| 7ML1830-1EF |
ADATTORE 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer Adapter Kit, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1BJ |
TAG, in acciaio inossidabile, viene fornito con foro, 12 x 45 mm, una riga di testo |
| 7ML1930-1FX |
KIT, ISOLATION, 1" NPT, XDUCERS |
Principali vantaggi
- Compensazione integrale della temperatura
- L'effetto di suono ridotto riduce la distanza di blocco
- Rivestimento di schiuma opzionale per applicazioni polverose
- Auto-pulizia e manutenzione ridotta
- Resistenza chimica
- di larghezza inferiore o uguale a 20 mm
Applicazioni
I trasduttori XPS possono essere completamente immersi, sono resistenti al vapore e alle sostanze chimiche corrosive e possono essere installati senza flange.La serie XPS offre versioni per vari intervalli di misura fino a 30 m (100 piedi) e fino a una temperatura massima di 95 ° C (203 ° F).
Durante il funzionamento, i trasduttori EchoMax emettono impulsi acustici in un raggio ristretto.Il monitor di livello misura il tempo di propagazione tra l'emissione dell'impulso e il suo riflesso (eco) per calcolare la distanza.
Specifiche tecniche
| Input |
XPS-10/XPS-10C |
XPS-15/XPS-15C/XPS-15F |
XPS-30/XPS-30C |
| Intervallo di misura |
0.3... 10 m (1... 33 ft) |
Standard: 0,3... 15 m (1... 50 ft)
XPS-15F: 0,45... 15 m (1.5... 50 ft) |
0.6... 30 m (2... 100 ft) |
| Frequenza |
44 kHz |
44 kHz |
30 kHz |
| Angolo del raggio |
12° |
6° |
6° |
| Localizzazione |
Al di fuori/dentro |
Al di fuori/dentro |
Al di fuori/dentro |
| Temperatura ambiente |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Temperatura di conservazione |
-40... +95 °C (-40... +203 °F) |
-40... +95 °C (-40... +203 °F)
XPS-15F: -20... +95 °C (-4... +203 °F) |
-40... +95 °C (-40... +203 °F) |
| Grado di inquinamento |
4 |
4 |
4 |
| Pressione |
8 bar g (120 psi g)
Flanche: 0,5 bar g (7,25 psi g) |
8 bar g (120 psi g)
Flanche: 0,5 bar g (7,25 psi g) |
00,5 bar g (7,25 psi g)
Flanche: 0,5 bar g (7,25 psi g) |
| Peso |
0.8 kg (1.8 lb) |
1.3 kg (2.8 lb)
Flanche: 2 kg (4,4 lb) |
4.3 kg (9,5 libbre) |
| Fornitore di alimentazione |
Funzionamento del trasduttore solo con regolatori Siemens omologati |
Funzionamento del trasduttore solo con regolatori Siemens omologati |
Funzionamento del trasduttore solo con regolatori Siemens omologati |
| Materiale |
Standard: PVDF
Flanche: PVDF con flange in CPVC
Opzione: faccia in PTFE con flangia in CPVC |
Standard: PVDF
Flanche: PVDF con flange in CPVC
Opzione: faccia in PTFE con flangia in CPVC |
Standard: PVDF
Flanche: PVDF con flange in CPVC
Opzione: faccia in PTFE con flangia in CPVC |
| Colore |
Blu |
Blu
XPS-15F: Grigio |
Blu |
| Connessione di processo |
1" NPT o 1" BSPT |
1" NPT o 1" BSPT
XPS-15F: 1" NPT |
1.5" filo universale (NPT o BSPT) |
| Grado di protezione |
IP66/68 |
IP66/68 |
IP66/68 |
| Cavo |
Giubbotto in PVC a due fili torto/intrecciato e protetto con foglio di 0,5 mm2 (20 AWG) |
Giubbotto in PVC a due fili torto/intrecciato e protetto con foglio di 0,5 mm2 (20 AWG) |
Giubbotto in PVC a due fili torto/intrecciato e protetto con foglio di 0,5 mm2 (20 AWG) |
| Separazione |
Max. 365 m (1 200 ft) |
Max. 365 m (1 200 ft) |
Max. 365 m (1 200 ft) |
Certificazioni e approvazioni
Standard:CE, UKCA, CSA, FM, ATEX, UKEX, IEC Ex, NEPSI, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensore umido), Dichiarazione del prodotto ambientale (EPD), Kazakhstan Metrology
XPS-10C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensore umido), Dichiarazione del prodotto ambientale (EPD), Kazakhstan Metrology
XPS-15C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensore umido), Dichiarazione del prodotto ambientale (EPD), Kazakhstan Metrology
XPS-15F:FM classe I, div. 1, gruppi A, B, C e D, classe II div. 1, gruppi E, F e G, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensore umido),Dichiarazione del prodotto ambientale (DPE), Kazakhstan Metrology
XPS-30C:CSA, CRN, VLAREM II, RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022, FDA (sensore umido), Dichiarazione del prodotto ambientale (EPD), Kazakhstan Metrology
