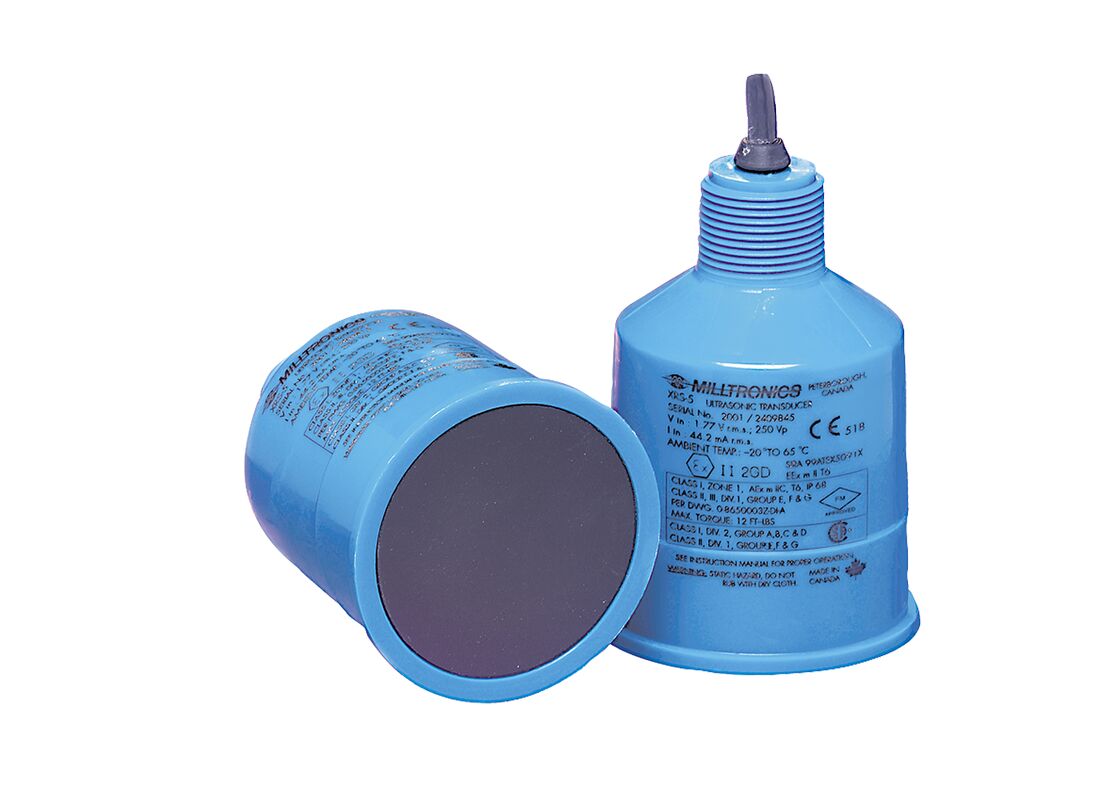

Trasduttore a ultrasuoni EchoMax XRS-5
Il trasduttore a ultrasuoni EchoMax XRS-5 fornisce un monitoraggio affidabile e continuo del livello di liquidi e fanghi in stazioni di sollevamento/pozzi umidi stretti, canali, sfioratori e letti filtranti utilizzando un angolo del fascio di soli 10° e una superficie in gomma CSM.
Modelli di prodotto
| Codice articolo |
Descrizione |
| 7ML1105-.....-.. |
TRASDUTTORE ECHOMAX XRS-5C |
| 7ML1106-.....-.. |
TRASDUTTORE ECHOMAX XRS-5 |
Accessori e componenti
| Codice articolo |
Descrizione |
| 7ML1830-1AQ | EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON ACCOPPIAMENTO PVC DA 3/4 - 1 POLLICE |
| 7ML1830-1BL | STAFFA A CANALE, MONTAGGIO A PARETE, FMS-210 |
| 7ML1830-1BM | STAFFA A CANALE ESTESA, MONTAGGIO A PARETE FMS-220 |
| 7ML1830-1BN | STAFFA A CANALE, MONTAGGIO A PAVIMENTO FMS-310 |
| 7ML1830-1BP | STAFFA A CANALE ESTESA, MONTAGGIO A PAVIMENTO, FMS-320 |
| 7ML1830-1BQ | STAFFA A CANALE A PONTE, MONTAGGIO A PAVIMENTO, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, FLANGIA CON FILETTATURA NPT, W/CPLNG, 1 POLLICE |
| 7ML1830-1AX | Flangia Easy Aimer II, Alluminio con adattatore M20, accoppiamento in alluminio da 1" e 1-1/2" BSP |
| 7ML1830-1BH | SCHERMO, SOMMERSIONE, KIT, per sensori XPS10/XRS-5 |
| 7ML1830-1BK | STAFFA PER SCATOLA UNIVERSALE, FMS-200 |
| 7ML1830-1DN | CONTRODADO, 1"BSP, FLANGIATO, PLASTICA |
| 7ML1830-1DR | Controdado, 1" BSP, semplice |
| 7ML1830-1DS | CONTRODADO, 1"NPT, PLASTICA |
| 7ML1830-1EA | ADATTATORE 1" BSP - 20MM |
| 7ML1830-1EF | ADATTATORE 1"NPT/M20 |
| 7ML1830-1GN | Kit adattatore Easy Aimer, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1BJ | TAG, acciaio inossidabile, viene fornito con foro, 12 X 45MM, una riga di testo |
| 7ML1930-1FX | KIT, ISOLAMENTO, 1" NPT, XDUCERS |
Vantaggi principali
- Angolo del fascio stretto di soli 10°
- Involucro in copolimero PVDF resistente agli agenti chimici e superficie in gomma CSM
- Campo di misura: 8 m (26 piedi) per la misurazione di liquidi e fanghi
- Completamente sommergibile: grado di protezione IP68
- Facile installazione con connessione NPT da 1" o R 1" BSPT
Applicazioni
L'XRS-5 è senza contatto con un campo di misura da 0,3 a 8 m (da 1 a 26 piedi). L'elaborazione avanzata dell'eco garantisce dati affidabili anche in condizioni con ostruzioni, turbolenze e schiuma.
La superficie in gomma CSM ermeticamente sigillata e l'involucro in copolimero PVDF sono progettati per la massima resistenza a metano, acqua salata, caustici e sostanze chimiche aggressive comuni nelle installazioni di trattamento delle acque reflue. Con un grado di protezione IP68, questo sensore robusto è completamente sommergibile in caso di allagamento. Utilizzare uno schermo di sommersione se è possibile la completa sommersione nell'applicazione. Uno schermo di sommersione manterrà un'uscita di lettura di livello elevato durante le condizioni di sommersione.
Il trasduttore XRS-5 a basso costo è compatibile con una gamma completa di controller Siemens, da un sistema di base per allarmi alti/bassi o un semplice controllo della pompa, fino a sistemi di controllo avanzati con capacità di comunicazione, telemetria e integrazione SCADA.
Applicazioni chiave:
Pozzi umidi, canali, sfioratori, letti filtranti
Specifiche tecniche
Modalità di funzionamento
Trasduttore a ultrasuoni
Principio di misurazione
Trasduttore a ultrasuoni
Campo di misura
0,3 ... 8 m (1 ... 26 piedi), a seconda dell'applicazione
Errore di temperatura
Compensato da sensore di temperatura integrato
Pressione del recipiente
Pressione atmosferica normale
Temperatura ambiente
-20 ... +65 °C (-4 ... +149 °F)
Temperatura di stoccaggio
-20 ... +65 °C (-4 ... +149 °F)
Peso (peso di spedizione approssimativo)
1,2 kg (2,6 libbre)
Materiale (involucro)
Involucro in copolimero PVDF e superficie CSM
Materiale (flangia)
CPVC (Opzione: superficie in PTFE con flangia in CPVC)
Connessione al processo
1" NPT [(Conico), ANSI/ASME B1.20.1] o R 1" [(BSPT), EN 10226]
Grado di protezione
IP65/IP68
Collegamento cavo
2 conduttori schermati/intrecciati, 0,5 mm2 (20 AWG), guaina in PVC
Cavo (lunghezza massima)
365 m (1.200 piedi) con cavo coassiale RG 62 A/U o doppino intrecciato a 2 conduttori, schermatura in lamina, 0,5 mm2 (20 AWG), guaina in PVC (solo per MultiRanger 100/200)
Opzioni e certificazioni
Versione flangia
Flangia di fabbrica con superficie in PTFE per configurazione ASME, EN o JIS
Schermo di sommersione
Per applicazioni con possibile allagamento
Certificazioni e approvazioni
CE, UKCA, RCM, KC, EAC Ex CSA Classe I, Div. 2, Gruppi A, B, C, D, Classe II, Div. 1 Gruppi E, F, G FM Classe I, Zona 1, AEx m IIC, T6 Classe II, III, Div. 1, Gruppi E, F, G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Disponibile solo per ordini forniti dal Canada. Dichiarazione ambientale del prodotto (EPD) Metrologia del Kazakistan
