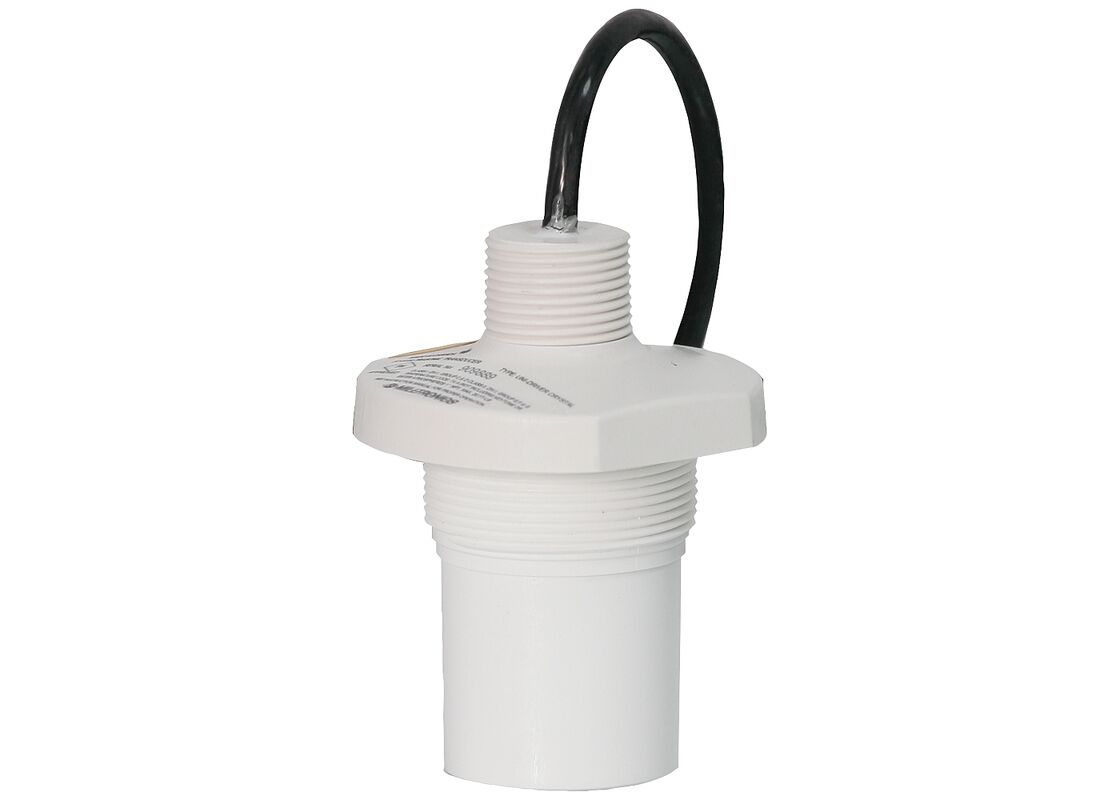

Trasduttore di livello a ultrasuoni ST-H
I trasduttori ST-H utilizzano la tecnologia a ultrasuoni per misurare il livello in serbatoi chimici e liquidi.
Codici articolo e accessori
| Codice articolo |
Descrizione |
| 7ML1830-1AQ |
EASY AIMER II, ALLUMINIO, 3/4 POLLICI NPT CON ACCOPPIAMENTO PVC DA 3/4 - 1 POLLICE |
| 7ML1830-1AU |
EASY AIMER II, 304, FLANGIA CON FILETTATURA NPT, CON ACCOPPIAMENTO, 1 POLLICE |
| 7ML1830-1AX |
Easy Aimer II Flangia, Alluminio con Adattatore M20, Accoppiamento in alluminio da 1" e 1-1/2" BSP |
| 7ML1830-1BK |
STAFFA PER SCATOLA UNIVERSALE, FMS-200 |
| 7ML1830-1BT |
Adattatore di montaggio universale, 2 pollici NPT |
| 7ML1830-1BU |
Adattatore di montaggio universale, 2 pollici BSP |
| 7ML1830-1EF |
ADATTATORE 1"NPT/M20 |
| 7ML1830-1GN |
Kit adattatore Easy Aimer, 304, M20 a 1"NPT, 1"NPT a 1"BSP, 1"NPT a 1.5"BSP |
| 7ML1930-1FX |
KIT, ISOLAMENTO, 1" NPT, XDUCERS |
Vantaggi principali
- Può essere montato su un tubo di supporto stretto
- Immune agli ambienti corrosivi e aggressivi
- Sensore di temperatura integrato
Dettagli dell'applicazione
Il design stretto dell'ST-H consente di montare il trasduttore su un tubo di supporto stretto. Se montato correttamente, è completamente protetto dal processo e può essere utilizzato anche in ambienti aggressivi e corrosivi.
Durante il funzionamento, il trasduttore a ultrasuoni emette impulsi acustici in un fascio stretto perpendicolare alla superficie del trasduttore. Il ricetrasmettitore di livello misura il tempo di propagazione tra l'emissione dell'impulso e la ricezione dell'eco per calcolare la distanza dal trasduttore al materiale. Le variazioni della velocità del suono dovute a cambiamenti di temperatura entro l'intervallo consentito vengono compensate automaticamente dal sensore di temperatura integrato.
Applicazioni principali:
Stoccaggio di prodotti chimici, serbatoi di liquidi
Specifiche tecniche
Modalità di funzionamento
Trasduttore a ultrasuoni
Principio di misurazione
Trasduttore a ultrasuoni
Campo di misura
0,3 ... 10 m (1 ... 33 piedi)
Frequenza
44 kHz
Angolo del fascio
12°
Compensazione della temperatura
Compensato dal sensore di temperatura integrato
Pressione
Pressione atmosferica normale
Temperatura ambiente
-20 ... +60 °C (-5 ... +140 °F) (modello approvato ATEX e UKEX)
-40 ... +73 °C (-40 ... +163 °F) (modello approvato CSA/FM)
Temperatura di stoccaggio
-20 ... +60 °C (-5 ... +140 °F)
Peso
1,4 kg (3 libbre)
Materiale (involucro)
Base e coperchio in ETFE o PVDF (giunto con resina epossidica)
Attacco al processo
2" NPT [(Conico), ASME B1.20.1], R 2" [(BSPT), EN 10226] o G 2" [(BSPP), EN ISO 228-1]
Grado di protezione
IP68
Collegamento cavi
2 conduttori schermati/intrecciati, 0,519 mm² (20 AWG), guaina in PVC
Cavo (lunghezza massima)
365 m (1 200 piedi) con cavo coassiale RG 62 A/U
Adattatore flangia
3" Universale (adatto a DN 65, PN 10 e 3" ASME)
Certificati e approvazioni
CE, UKCA, RCM, KC, CSA Classe I, II, III, Div. 1, Gruppi A, B, C, D, E, F, G T3 (solo ETFE); FM Classe I, II, Div. 1, Gruppi C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (sensore bagnato) Dichiarazione ambientale del prodotto (EPD) Metrologia del Kazakistan
