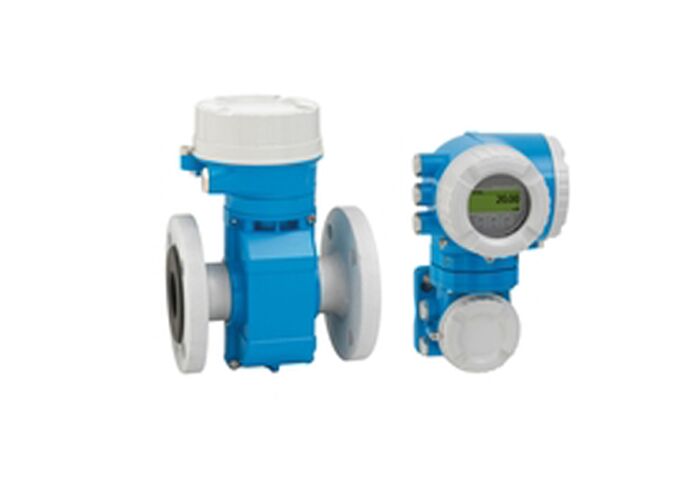

Proline Promag W 500 misuratore di flusso elettromagnetico
Specializzato per le applicazioni più impegnative per l'acqua e le acque reflue in versione remota con fino a 4 I/O. Misurazione affidabile a precisione costante con 0 x DN di carica di ingresso e nessuna perdita di pressione.Dedicati alla misurazione delle acque industriali o municipali e delle acque reflue.
Specificità principali
| Principio di misura |
- Elettromagnetici |
| Intervallo di diametro nominale |
DN 25 a 3000 (1" a 120") |
| Distanza di misura |
0.5 m3/h a 263.000 m3/h (2,5 gal/min a 1.665 Mgal/d) |
| Max. Errore di misura |
Flusso di volume (standard): ±0,5% o.r. ± 1 mm/s (0,04 pollici/s)
Flusso di volume (opzionale): ±0,2% o.r. ± 2 mm/s (0,08 pollici/s), Flat Spec |
| Max. Pressione di processo |
PN 40, classe 300, 20K |
| Variabili misurate |
Flusso di volume, conduttività, flusso di massa |
Intervalli di temperatura
| Temperatura media |
Involucro in gomma dura: da 0 a +80°C (+32 a +176°F)
Involucro in poliuretano: -20 a +50°C (-4 a +122°F)
PTFE: da -20 a +90°C (-4 a +194°F) |
| Temperatura ambiente |
Flange in acciaio al carbonio: -10 a +60°C (+14 a +140°F)
Flancia in acciaio inossidabile: -40 a +60°C (-40 a +140°F) |
Caratteristiche e vantaggi principali
Caratteristiche del sensore
- Ingegneria flessibile con connessioni fisse o di processo a giunzione
- EN ISO 12944 Protezione contro la corrosione per impianti sotterranei o subacquei
- Rispetto ai requisiti specifici del settore per una migliore disponibilità degli impianti
- Autorizzazioni internazionali di acqua potabile
- Grado di protezione IP68 (coperta di tipo 6P)
Caratteristiche del trasmettitore
- Accedere pienamente alle informazioni relative ai processi e alle informazioni diagnostiche con numerosi I/O
- La funzionalità di I/O liberamente configurabile riduce la complessità
- Verifica integrata con la tecnologia Heartbeat
- Versione remota con fino a 4 I/O
- Display retroilluminato con controllo tattile e accesso WLAN
- Cavo standard tra sensore e trasmettitore
Benefici operativi
- Misurazione affidabile con una precisione costante con 0 x DN di carica all'ingresso e senza perdita di pressione
- Principio di misurazione bidirezionale indipendente da pressione, densità, temperatura e viscosità
- Progettato per aree pericolose e condizioni difficili
Specifiche tecniche
Materiali bagnati
Materiali di rivestimento: gomma dura, poliuretano, PTFE
Elettrodi: 1.4435 (316L); lega C22, 2.4602 (UNS N06022); tantallo
Materiali per le abitazioni
Alloggiamento del sensore: AlSi10Mg (rivestito), acciaio al carbonio (vernice protettiva)
Alloggiamento del trasmettitore: AlSi10Mg (rivestito), 1.4409 (CF3M), policarbonato
Input e output
4 uscite: 4-20 mA HART, 4-20 mA, Pulso/frequenza/interruttore, doppio impulso, relè
Input: input di stato, 4-20 mA
Comunicazione digitale
HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485/TCP, PROFINET, Ethernet/IP, OPC-UA
Fornitore di energia
DC 24 V, AC 100-230 V, AC 100-230 V / DC 24 V (zona non pericolosa)
Approvazioni e certificazioni
ATEX
IECEx
cCSAus
INMETRO
Nepsi
EAC
CE
C-tick
Sicurezza funzionale IEC 61508
ISO/IEC 17025
LR
DNV
ABS
BV
Numero di credito
ACS
KTW-BWGL
NSF 61
WRAS BS 6920
