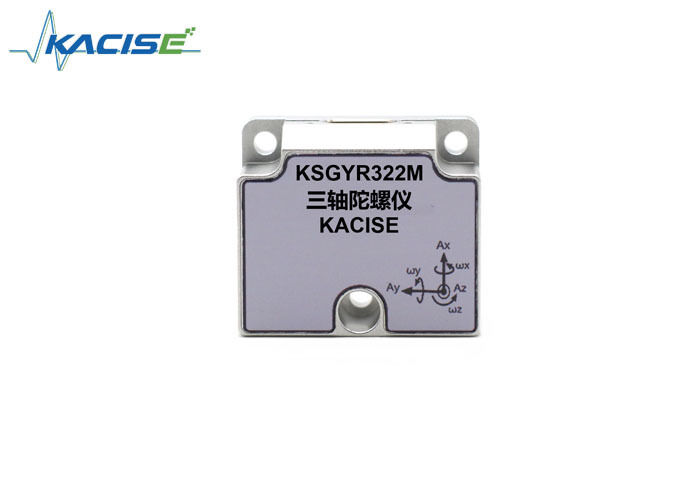

Name: KSGYR322M Giro Digitale a Tre Assi
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSGYR322M
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

KSGYR322M Giro Digitale a Tre Assi

sensore giroscopico digitale a tre assi

giroscopio digitale con garanzia

giroscopio per misuratore di livello del fluido

Place of Origin:

CHINA

Marca:

KACISE

Certificazione:

Model Number:

KSGYR322M

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Tensione di ingresso:

CC 5V

Dissipazione del potere:

≤1W @5V DC

Allineare:

± 500 (triassiale) °/s

Pregiudizi:

≤ ± 0,1 °/s (in 500 °/s)

Stabilità del bias:

≤0,5 °/h (Allan Deviation)

Ripetibilità diagonale:

≤0,05 °/s

Dimensione:

45 × 39 × 20mm

Evidenziare:

sensore giroscopico digitale a tre assi

giroscopio digitale con garanzia

giroscopio per misuratore di livello del fluido

Termini di pagamento e di spedizione

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

Prodotti correlati

GSGYR324F Giroscopio a fibra ottica a tre assi digitale a stato solido con circuito chiuso, alimentazione singola a 5V e stabilità di polarizzazione <0,5°/h

Ottieni il miglior prezzo

GSGYR201F Giroscopio in fibra ottica con 2 assi Compatto 64×60×40 mm e basso consumo di energia <4W per la navigazione inerziale

Ottieni il miglior prezzo

GSGYR203F Giroscopio in fibra ottica con tempo di esecuzione 3s Ripetibilità di bias < 0,5°/h e sensibilità di temperatura di bias < 1°/h

Ottieni il miglior prezzo

GSGYR202F Girometro a fibra ottica con deriva casuale bassa <0.1°/√h, stabilità di polarizzazione <2°/h e sensibilità magnetica di polarizzazione <0.5°/h/Gs

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

KSGYR322M Giro Digitale a Tre Assi

Attributi del Prodotto

Attributo	Valore
Tensione di ingresso	5V CC
Dissipazione di potenza	≤1W @5V CC
Intervallo	±500(triassiale)°/s
Bias	≤±0.1°/s(In 500°/s)
Stabilità del bias	≤0.5°/h(Deviazione di Allan)
Ripetibilità del bias	≤0.05°/s
Dimensioni	45×39×20mm

Descrizione del Prodotto

KSGYR322M Giro Digitale a Tre Assi

Introduzione al Prodotto

Il sensore di velocità angolare (giroscopio) a stato solido della serie KSGYR322M misura la velocità angolare utilizzando chip con tecnologia micromeccanoelettronica (MEMS). Prodotto con processo di produzione a tecnologia a semiconduttore a ossido di metallo bipolare (BIMOS) e disposizione a griglia sferica della tecnologia di saldatura del portatore di corrente, offre alta affidabilità e robustezza del pacchetto. Le caratteristiche includono la funzione di autotest per il rilevamento in macchina (BIT).

Principio di Funzionamento

I sensori di velocità angolare della serie KSGYR322M funzionano secondo il principio del giroscopio a risonatore. Due strutture sensibili in polisilicio, ciascuna contenente un telaio vibrante ad alta frequenza, vengono azionate elettrostaticamente per risuonare. Le estremità esterne del telaio formano una struttura sensibile alla capacità che rileva il movimento di Coriolis generato alla velocità angolare, producendo un segnale elettrico proporzionale alla velocità angolare dopo l'amplificazione e la modulazione.

Caratteristiche

Calibrazione dello zero bias
Compensazione della deriva termica
Ampio intervallo di misurazione
Ampia larghezza di banda
Correzione non lineare
Ampio intervallo di temperatura di esercizio
Dimensioni compatte e leggerezza
Elevata resistenza all'accelerazione da impatto

Applicazioni

Sistemi automobilistici intelligenti
Apparecchiature di esplorazione geologica
Robotica
Guida e controllo missilistico
Controllo della stabilità degli aeromobili
Navigazione inerziale strapdown
Stabilità dell'antenna e stabilizzazione della telecamera

Specifiche Tecniche

Parametri di Alimentazione

Tensione di Alimentazione	5V CC
Potenza @25°C	1W

Prestazioni del Prodotto

Intervallo	±500°/s
Bias	≤±0.1°/s
Stabilità del bias	≤0.5°/h
Sensibilità alla temperatura del bias	≤4°/s
Non linearità del fattore di scala	≤0.05%
Risoluzione	≤0.01°/s
Peso	<60g
MTBF	10000h

Specifiche Ambientali

Temperatura di esercizio	-40°C a +80°C
Temperatura di stoccaggio	-55°C a +85°C
Vibrazioni casuali	6.06g
Resistenza agli urti	5000g

Dimensioni
