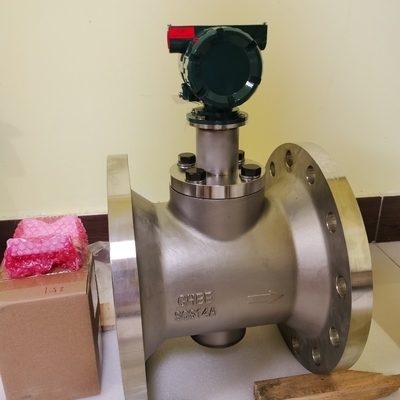

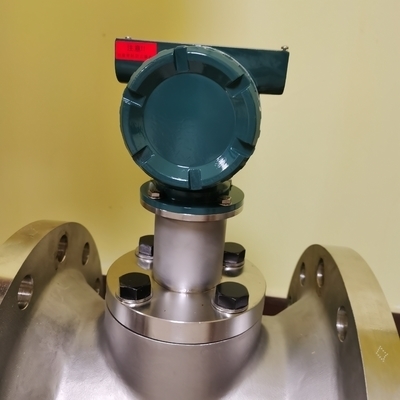

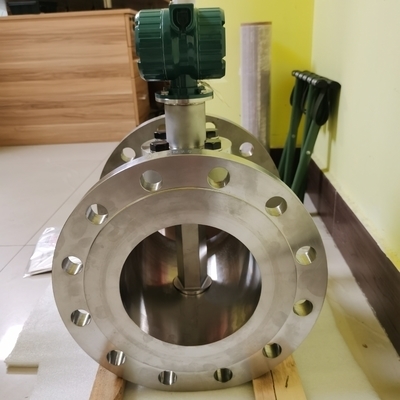

YOKOGAWA Digital YEWFLO Vortex Flowmeter con FOUNDATION Fieldbus

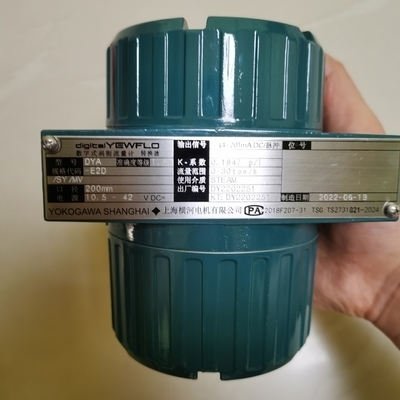

Il misuratore di flusso di vortice digitale YOKOGAWAYEWFLO (Modelli: misuratore di flusso di vortice DY, convertitore di flusso di vortice DYA) con comunicazione di bus di campo FOUNDATION

Il misuratore di flusso di vortice YOKOGAWA digitalYEWFLO, appartenente alla famiglia di strumenti di campo OpreX nella categoria OpreX Measurement, è una soluzione di misurazione del flusso ad alte prestazioni progettata per liquidi,gas, e vapore. Combinando un sensore collaudato sul campo e l'assemblaggio del corpo (con oltre 450000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditionsDisponibile come tipo di rivelatore integrato o remoto (DY) e convertitore remoto (DYA), supporta i protocolli di comunicazione FOUNDATION Fieldbus, HART 7/5 e BRAIN,consentire un'integrazione senza soluzione di continuità nei sistemi di controllo industrialiLa gamma comprende anche un tipo di foratura ridotta, ottimizzato per bassi flussi e installazione semplificata, rendendolo versatile per applicazioni con esigenze di flusso variabili.

Il tipo a foratura ridotta integra il flussometro con un riduttore concentrico, offrendo vantaggi unici per applicazioni a basso flusso e a flusso variabile:

• Installazione semplificata:Eliminano la necessità di riduttori separati, espansivi o tubi corti per lunghezza dritta, riducendo i punti di connessione fino al 70% e riducendo il rischio di perdite.
• Misurazione estesa a basso flusso:Espande il limite di misurazione inferiore di 2-3 volte rispetto ai tipi standard, consentendo un accurato rilevamento di basso flusso senza ridurre il tubo principale.
• Costi e vantaggi per la sicurezza:Riduce i costi di installazione, riduce al minimo i rischi di perdite di fluidi ed elimina la necessità di interrompere i processi per l'adeguamento dell'intervallo di flusso (ad esempio, sostituzione delle piastre di orifizio).

Due opzioni di riduttore:

• R1:Dimensione del foro del rilevatore ridotta di 1 dimensione dalla tubazione della flange.
• R2:Dimensione del foro del rilevatore ridotta di 2 dimensioni, ideale per portate ultra basse.

Compatibilità con le versioni speciali:Può essere combinato con il tipo multi-variabile (per misurazione e correzione della temperatura) o la versione ad alta temperatura (temperatura di processo fino a 450 °C), migliorando la versatilità.

Temperatura di processo:Tipo standard: da -29 a 250°C; versione ad alta temperatura: fino a 450°C.

Pressione di processo:-0,1 MPa a flangia (varia a seconda del modello).

diametro:

• Tipo standard: Wafer (15-100 mm), Flange (15-400 mm).
• Tipo di foratura ridotta: flange (25-200 mm) con riduttori /R1 o /R2.

Accuratezza:

• Liquidi: ±0,75% di lettura (dipende dal numero di Reynolds).
• Gas/vapore: ±1,0% della lettura (dipende dalla velocità di flusso).

Segnali di uscita:Output analogo, output di contatto del transistor (output simultaneo disponibile).

• Tipo standard:Ideale per ampie gamme di flusso nelle caldaie, nella lavorazione chimica e nei sistemi di pubblica utilità.
• Tipo di foratura ridotta:Adatto per linee di alimentazione a vapore, sistemi a flusso variabile stagionale e processi a basso flusso nella produzione di tessuti, alimenti e materiali da costruzione.
• Combinazione di variabili multiple:Permette di misurare direttamente il flusso di massa del vapore saturo, anche a bassi flussi.
