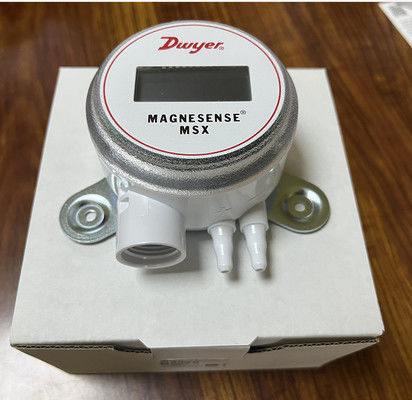

Trasmettitore di pressione Dwyer MSX Pro (Modello: MSX-20W-PA)
Introduzione al prodotto
Il trasmettitore di pressione Dwyer MSX Pro (MSX-20W-PA) è un versatile sensore di pressione differenziale Magnesense progettato per applicazioni di controllo degli edifici, per il monitoraggio della pressione differenziale, della velocità dell'aria e del flusso volumetrico. Costruito sulla stabilità della serie MS2 Magnesense II, semplifica la configurazione con 32 campi di pressione selezionabili (Pa, mm c.a., in c.a.) in modalità unidirezionale/bidirezionale. Il trasmettitore offre uscite di pressione o velocità lineari con estrazione della radice quadrata per i calcoli del flusso, segnali a doppia tensione/milliampere per il controllo e la verifica e un display LCD a 4 cifre ruotabile per una facile leggibilità. Adatto per aria e gas non combustibili, soddisfa i requisiti UL94 V-0 e plenum per la sicurezza.
Caratteristiche del prodotto
Capacità di misurazione di precisione:
Monitora la pressione differenziale, la velocità dell'aria e il flusso volumetrico nei sistemi di edifici.
Accuratezza ±1% FSO per letture affidabili su 32 campi di pressione (Pa, mm c.a., in c.a.).
Modalità di uscita configurabili:
Uscita di pressione lineare o uscita di velocità con estrazione della radice quadrata per il calcolo del flusso.
Doppi segnali: 4–20 mA (2 fili) e 0–10 V/0–5 V selezionabili (3 fili) per il controllo e la verifica del segnale.
Installazione e funzionamento flessibili:
Ingresso di alimentazione 10–36 VDC (2 fili) o 17–36 VDC/21,6–33 VAC (3 fili).

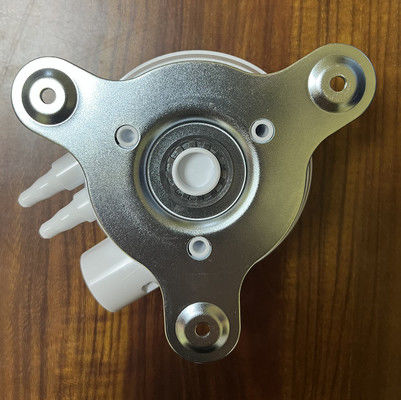

Ingresso elettrico filettato 1/2" NPS e montaggio indipendente dall'orientamento.
Interfaccia intuitiva:
Display LCD a 4 cifre con display ruotabile a 180° per una visibilità ottimale in qualsiasi installazione.
Morsettiera senza attrezzi opzionale per un cablaggio rapido.
Valutazioni di sicurezza e ambientali:
Valutazione antincendio UL94 V-0 e materiali classificati plenum per ambienti pericolosi.
Limiti di pressione: fino a 3,6 psi (funzionamento) e 6 psi (scoppio) per campi selezionati.
Versatilità applicativa:
Ideale per il monitoraggio dei filtri, il controllo della pressione delle camere bianche, la pressione statica dei condotti e il flusso d'aria del sistema VAV.
Specifiche elettriche:
Resistenza del loop di uscita corrente: 0–1250 Ω max; uscita di tensione: min. resistenza di carico 1 kΩ.
| Nome del prodotto |
Trasmettitore di pressione |
| Servizio |
Aria e gas compatibili non combustibili |
| Precisione |
±1% FSO |
| Requisiti di alimentazione |
10-36 VDC (2 fili), 17-36 VDC o 21,6-33 VAC isolati (3 fili) |
| Segnali di uscita |
4-20 mA (2 fili); 0-10 V o 0-5 V selezionabili (3 fili). |
| Ingresso elettrico |
Filettatura 1/2" NPS |
| Display |
LCD a 4 cifre. |
| Orientamento di montaggio |
Misurazione del sensore di pressione non influenzata dall'orientamento |
