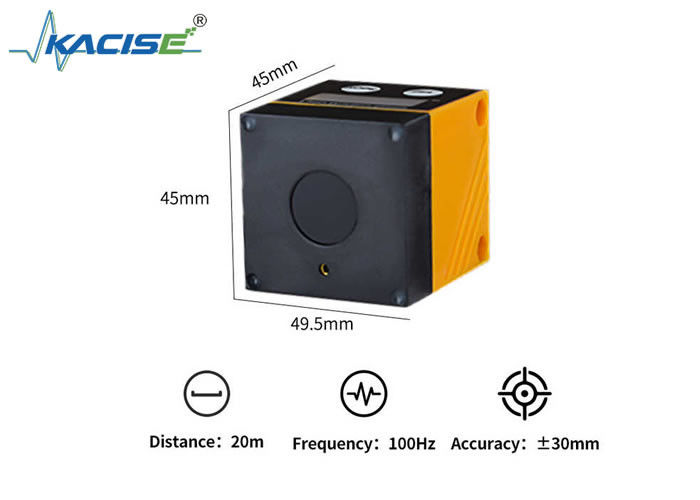

Sensori di gamma laser della serie KLSA Distanza massima di misura 22m Livello di protezione dell'involucro IP65 Per l'industria e la produzione

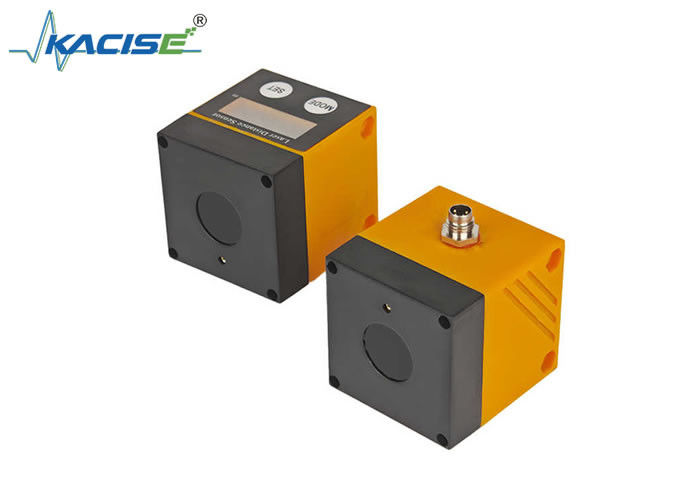

I sensori di gamma laser della serie KLSA per l'industria e la produzione

Introduzione

I sensori di gamma laser della serie KLSA sono soluzioni avanzate di livello industriale progettate per soddisfare le esigenze di misurazione di precisione delle applicazioni di produzione e industriali.Sfruttare la tecnologia laser all'avanguardia, questi sensori forniscono una misurazione affidabile delle distanze senza contatto con un'elevata precisione e durabilità, garantendo un'integrazione senza soluzione di continuità nelle linee di produzione automatizzate, nei sistemi di controllo della qualità,e monitoraggio delle attrezzature.

Caratteristiche chiave

• Misurazione di precisione: misura le distanze da 0,03 a 22 metri con precisione fissa, ideale per il monitoraggio del posizionamento dei componenti, dei vuoti di assemblaggio o del flusso di materiali in ambienti industriali.
• Output di doppio segnale: supporta il protocollo RS485 (MODBUS-RTU) per la comunicazione digitale e i segnali analogici 420mA, consentendo la compatibilità con PLC, sistemi SCADA e altri dispositivi di controllo industriale.
• Funzioni di isteresi e finestre:
• La funzione di isteresi stabilizza gli stati dell'interruttore di uscita impostando intervalli di soglia, evitando fluttuazioni del segnale causate da piccole variazioni di distanza.
• La funzione finestra monitora gli oggetti all'interno di punti di commutazione vicini e lontani definiti dall'utente, innescando avvisi o azioni quando gli oggetti entrano/usciranno da zone specificate.
• Suppressione di sfondo: filtra i riflessi oltre i 22 metri, riducendo al minimo le interferenze da macchinari lontani o disordine ambientale.
• Impostazioni configurabili dall'utente:

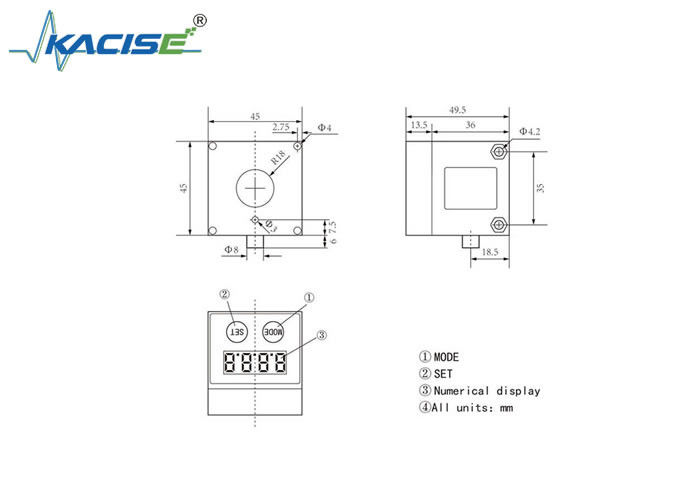

• Display e pulsanti a 4 cifre intuitivi (MODE/SET) per la regolazione dei parametri in loco, quali lo stato del laser, le gamme di uscita analogiche e i tassi di segnalazione (9600-115200 bps).
• Moduli di uscita programmabili ([Hno/Hnc/Fno/Fnc]) tramite impostazioni di menu, adattabili alle diverse esigenze di controllo industriale.
• Progettazione industriale:
• Fornitore di alimentazione a corrente continua a 935 V con isolamento, conforme alla norma EN 50178 e alle norme di sicurezza.
• La costruzione robusta garantisce affidabilità in ambienti difficili, con un supporto professionale per l'installazione e la manutenzione.

Applicazioni

• Automatizzazione della linea di produzione: monitorizza l'allineamento del nastro trasportatore, il posizionamento delle parti e i movimenti del braccio robotico per un montaggio preciso.
• Controllo della qualità: misura in tempo reale le dimensioni dei componenti, le distanze tra le spaziature o lo spessore del materiale per garantire la conformità alle specifiche.
• Manutenzione delle attrezzature: rileva l'usura monitorando gli spazi liberi meccanici o gli spostamenti strutturali.
• Magazzinaggio e logistica: ottimizza i layout di stoccaggio misurando la spaziatura degli scaffali o le dimensioni del carico per un utilizzo efficiente dello spazio.

Specifiche tecniche

Accuratezza: fissata entro un raggio di 22 m, con spostamento della distanza regolabile (risoluzione ± 1 mm).

Comunicazione: RS485 isolato con MODBUS-RTU, indirizzo configurabile (0?? 254).

Sicurezza: richiede personale qualificato per l'installazione; supporta il controllo di accensione/spena del laser senza compromettere la misurazione.

La serie KLSA combina precisione, versatilità e robustezza, rendendola uno strumento essenziale per migliorare l'efficienza e l'affidabilità nei processi industriali e di produzione.

Risorsa

KLSA-DA Laser Distance Sensor Instructions.pdf

Datasheet del sensore di distanza laser KLSA.pdf

KLSA-PN Laser Distance Sensor Instructions.pdf
