Sensori di gamma laser della serie KLSA per il rilevamento e la costruzione di ingegneria

I sensori di gamma laser della serie KLSA per la geodesia e la costruzione ingegneristica.

Introduzione

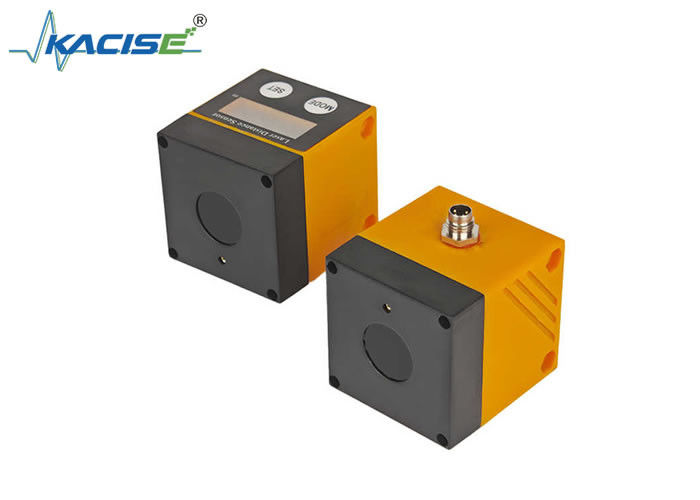

I sensori laser della serie KLSA sono strumenti specializzati progettati per soddisfare le rigide esigenze di rilevamento e costruzione ingegneristica.Questi sensori offrono un'alta precisione, misure di distanza senza contatto per supportare compiti quali la pianificazione del sito, l'allineamento strutturale e il monitoraggio dei progressi negli ambienti di costruzione.

Caratteristiche chiave

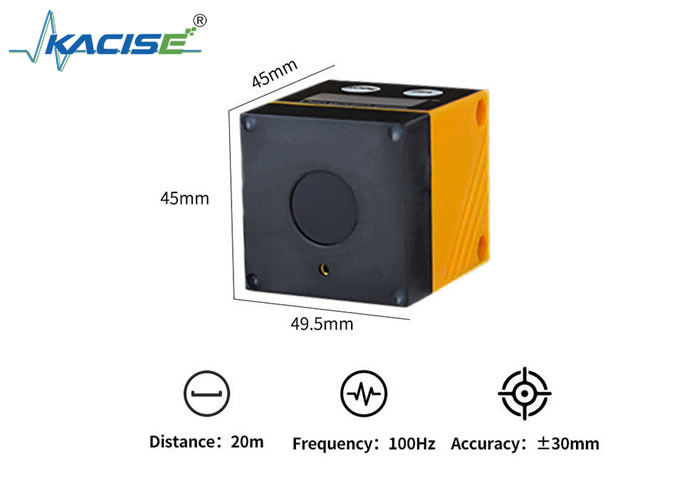

• Misurazione di precisione: misura con precisione le distanze da 0,03 a 22 metri, con un intervallo di precisione fisso e una risoluzione a livello millimetrico (ad esempio, 1,234 m per letture sotto i 10 m),garantire dati dettagliati per i compiti di rilevamento e di layout.
• Output di doppio segnale: fornisce il protocollo RS485 (MODBUS-RTU) per l'integrazione digitale con il software di rilevamento e segnali analogici da 4×20mA per la trasmissione di dati in tempo reale ai sistemi di controllo.
• Suppressione di sfondo: filtra i riflessi oltre i 22 metri, riducendo al minimo le interferenze da strutture circostanti o terreno per concentrarsi sulle misurazioni bersaglio.
• Interfaccia configurabile dall'utente:

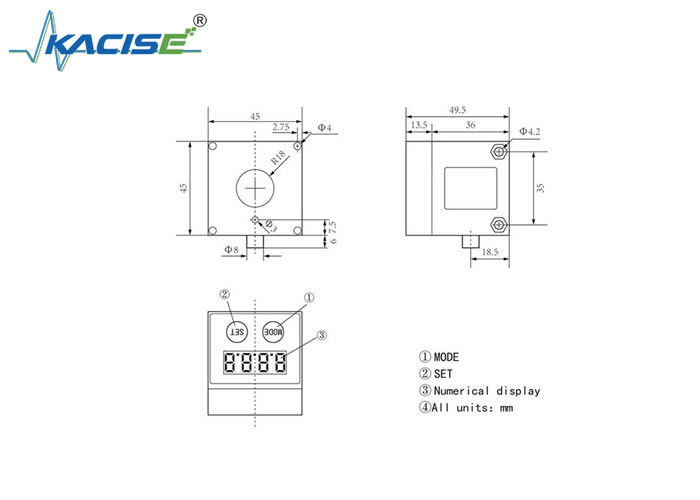

• Il display intuitivo a 4 cifre mostra in tempo reale le letture di distanza in metri, con commutazione automatica delle unità (millimetri per < 10 m, centimetri per ≥ 10 m).
• I pulsanti MODE/SET consentono regolazioni in loco, come il controllo di accensione/spena del laser (tramite il menu LAS) e la taratura analogica (impostazione AEP), senza interrompere le misurazioni.
• Funzioni di isteresi e finestre (modello KLSA-PN):
• La funzione di isteresi stabilizza i segnali di uscita definendo punti di commutazione con tolleranza di ± 30 mm, ideale per il monitoraggio di componenti in movimento in cantieri dinamici.
• La funzione finestra imposta soglie vicine (nSPx) e lontane (FSPx) per rilevare oggetti all'interno di zone specifiche, supportando il controllo della qualità per le lacune strutturali o il posizionamento dei materiali.
• Affidabilità industriale:
• Funziona con alimentazione a corrente continua 9 ̊35V, conforme alle norme di sicurezza EN 50178 e resiste a condizioni di lavoro difficili con una costruzione robusta.
• Richiede un'installazione professionale per garantire il rispetto delle norme di sicurezza e prestazioni ottimali.

Applicazioni

• Rilevamento e mappatura: misura i contorni del terreno, le dimensioni degli edifici e le chiusure delle infrastrutture per l'analisi e la progettazione topografica.
• Monitoraggio del sito di costruzione: traccia le deformazioni strutturali, controlla l'allineamento delle casse e verifica i volumi delle scorte di materiale in tempo reale.
• Ingegneria civile: supporta la costruzione di ponti e gallerie monitorando la spaziatura dei componenti, l'allineamento verticale / orizzontale e le spaziature di carico.
• Integrazione delle apparecchiature: si integra con stazioni totali robotizzate, droni o sistemi IoT tramite MODBUS-RTU per la raccolta automatica di dati e l'ottimizzazione del flusso di lavoro.

Specifiche tecniche

Comunicazione: RS485 isolato con velocità di segnalazione regolabile (9600 ∼ 115200 bps) e controllo CRC16 per una trasmissione dei dati affidabile.

Sicurezza: il comando di accensione/spena laser riduce le interferenze visive durante le indagini, mentre i registri dello stato del guasto (ad esempio, 0000H per avvisi oltre la portata) migliorano le capacità diagnostiche.

La serie KLSA combina precisione, durata e adattabilità, rendendola uno strumento indispensabile per i professionisti della costruzione geodetica e ingegneristica che richiedono un'affidabile,soluzioni di misurazione delle distanze in tempo reale.
