Name: Il sensore di gamma laser KLSA-PN per la mappatura topografica
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA-PN
Price: 5,000.00 USD
Availability: InStock

Casa. > prodotti > Sensori laser >

Il sensore di gamma laser KLSA-PN per la mappatura topografica

Sensore di gamma laser di mappatura topografica

Sensore di gamma laser KLSA-PN

Luogo di origine:

Cina

Marca:

KACISE

Certificazione:

Numero di modello:

KLSA-PN

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Prodotto:

RS485/Simulazione/PNP/NPN/Relaio/UART

Distanza di misura:

20 metri

Frequenza di misurazione:

50- Sì, signore.100...250Hz

zona di sbiadimento:

0.2m

Laser di lavoro:

905 nm, classe 1

Temperatura di funzionamento:

-20~50°C

Evidenziare:

Sensore di gamma laser di mappatura topografica

Sensore di gamma laser KLSA-PN

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono confezionate in imballaggi standard o

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzo/pezzi per Settimana negoziabile

Prodotti correlati

Video

Sensori di gamma laser della serie KLSA Distanza massima di misura 22m Livello di protezione dell'involucro IP65 Per l'industria e la produzione

Ottieni il miglior prezzo

Video

Sensori di gamma laser della serie KLSA Distanza massima di misura 22m Livello di protezione dell'involucro IP65 Per l'industria e la produzione

Ottieni il miglior prezzo

Video

Sensori di gamma laser della serie KLSA Distanza massima di misura 22m Livello di protezione dell'involucro IP65 Per l'industria e la produzione

Ottieni il miglior prezzo

Sensori di gamma laser della serie KLSA per il rilevamento e la costruzione di ingegneria

Ottieni il miglior prezzo

Video

Sensore di distanza laser KLSA ad alte prestazioni all'aperto

Ottieni il miglior prezzo

Radar laser 2D KL2A-25 per veicoli e navi senza equipaggio

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

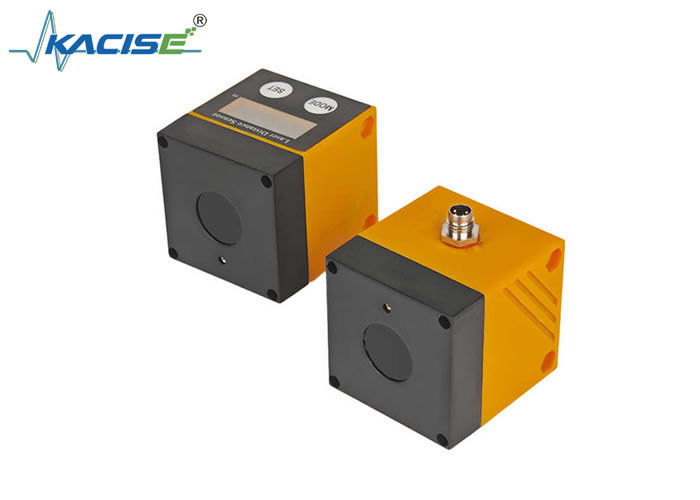

Il sensore di gamma laser KLSA-PN per la mappatura topografica

Introduzione

Il sensore di distanza laser è uno strumento di precisione che utilizza la tecnologia laser per ottenere la misurazione della distanza senza contatto.posizione o spostamento dell'oggetto bersaglio mediante emissione di laser e analisi del segnale riflessoI suoi principali vantaggi sono l'alta precisione, la lunga distanza, la risposta rapida e la capacità anti-interferenza.elettronica di consumo e altri settori.

Il sensore di gamma laser KLSA-PN per la mappatura topografica 0

Caratteristiche

Il dispositivo può essere utilizzato come sensore di distanza laser.
Il sensore di distanza laser può misurare distanze comprese tra 0,03 e 22 m.
Il dispositivo ha una soppressione di sfondo di 22 m.
I valori misurati sono indicati in un display a 4 cifre.
Può essere usato il segnale RS485 e il segnale analogo 4-20mA.
Il cliente deve limitare la distanza tra il sensore e lo sfondo a non più di 22 m. Altrimenti i valori misurati possono essere imprecisi.

Specifiche tecniche

Parametri di prestazione
Intervallo di misura	Distanza massima di misura: 22 m
	In condizioni di luce intensa @100KLux ambiente: 12m
	Sotto il bersaglio nero con una riflettività del 10%: 20 m.
Frequenza di misura	100 Hz (regolabile in frequenza)
Precisione di ripetizione	±8,0 mm @50~2000 mm
	± 20,0 mm @2000~6000 mm
	±30,0 mm @6000~2000 mm
Accuratezza assoluta	± 20,0 mm @ 200 ~ 2000 mm; 20 ~ 200 mm vicino all'area cieca, errore elevato
	±30,0 mm @2000~6000 mm
	< 1% @6000~2000mm
rilevamento multi-obiettivo	Doppio picco
Compensazione della temperatura	- Sì, sì.
Correzione della riflettività	Sì, la deviazione dei diversi colori bersagli è inferiore a 5 mm
Zona cieca	00,03 m
Fonte luminosa
Laser di lavoro	905 nm, classe 1
Campo visivo	< 2°
Dimensione del punto	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m
Laser di indicazione	650-660nm,classe 2, (IEC 60825-1:2014, EN 60825-1:2014)
Ambiente di lavoro
Temperatura di funzionamento	-20~50°C
Temperatura di conservazione	-40°C a 85°C
Livello di protezione dell'alloggiamento	Protezione IP65
Parametri elettrici
tensione di funzionamento	DC+9~35V
Corrente di lavoro	107mA@12V indica il funzionamento del laser
	103mA@12V indica laser spento
Protezione inversa	- Sì, sì.
Isolamento	- Sì, sì.
Vita del laser	Più di 50000 ore
Interfaccia di uscita
Interfaccia di uscita	PNP a doppio senso	NPN a due vie	RS485-Modbus	UART	Relay
	Normalmente aperto/chiuso	Normalmente aperto/chiuso	4 ~ 20 mA
Carga massima di corrente di uscita del interruttore	100 mA
carico massimo di uscita analogica	250Ω
Tasto di visualizzazione
Digiti del tubo di Nixie	4 bit
Funzione del pulsante	Regolazione del valore dell'interruttore; indicazione dell'interruttore laser; regolazione della gamma analogica
Parametri meccanici
Peso	73g+3g (errore di riempimento della colla)
Casing	ABS

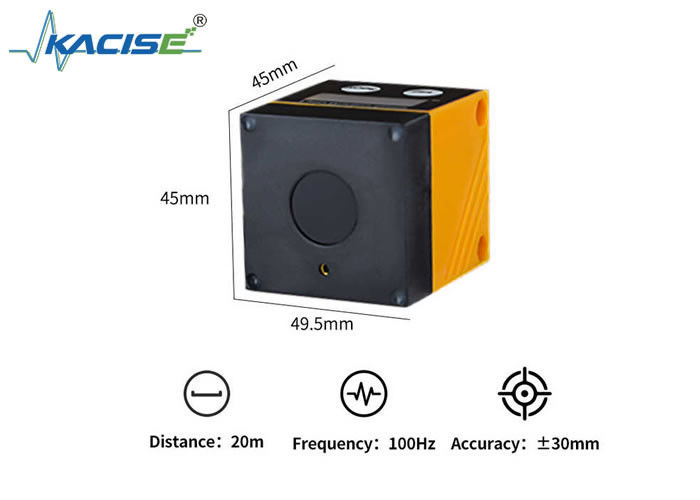

Dimensioni	454549,5 mm
Accessori
Fabbricazione a partire da:	M4*55 mm 2
Fabbricazione	Opzionale
Connessione elettrica	1*M8, cavo lungo 1 metro

Istruzioni di sicurezza

Si prega di leggere questo documento prima di installare il dispositivo.
L'uso improprio o l'uso del dispositivo per scopi diversi da quelli specificati possono causare un malfunzionamento del dispositivo o portare a situazioni inaspettate durante l'uso.solo il personale qualificato autorizzato dall'operatore del dispositivo può eseguire l'installazione, connessione elettrica, impostazioni, funzionamento e manutenzione del dispositivo.
In caso di malfunzionamento del dispositivo, si prega di contattare il produttore.

Funzione

Funzione di istesi

[- No, no.Se il valore misurato cambia intorno alla gamma di rilevamento, la funzione di isteresi può mantenere lo stato di interruttore di uscita stabile

Funzione di uscita della finestra

[Fno][Fnc].Impostare due punti di commutazione per vicino e lontano.

Spegni il laser.

Il sensore può impostare il punto rosso per indicare il laser acceso e spento premendo il pulsante.

Installazione

Condizioni di installazione

¢ Installare il dispositivo in modo che l'oggetto da misurare sia entro il campo di misura di 0.03...22 metri.

Il sensore ha una precisione fissa di 22 m. Non misurare oggetti entro un raggio > 22 m.

Il cliente deve inoltre evitare oggetti riflettenti nel percorso ottico diretto del sensore entro un raggio > 22 m. In caso contrario i valori misurati potrebbero essere imprecisi.

Installare gli accessori

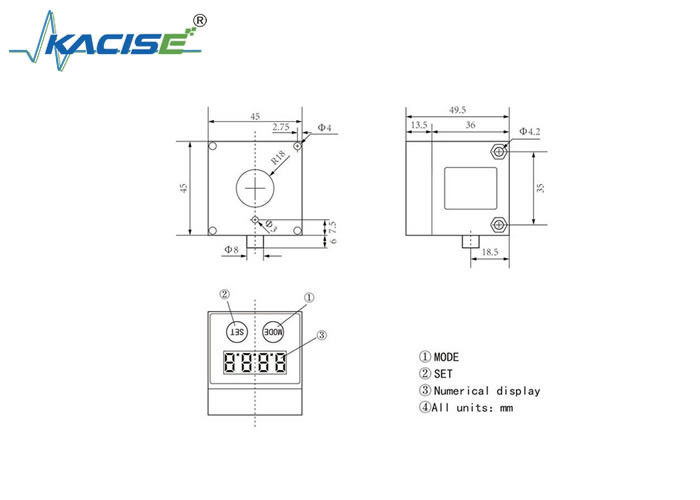

Dimensione

Il sensore di gamma laser KLSA-PN per la mappatura topografica 3

Definizione del cavo

- No, no, no.	Colore della linea	KLSA-P/N	KLSA- Il procuratore.	KLSA-T
1	Marrone	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Nero	GND	GND, terra analogica	Terrazzo di potenza
3	Blu	OUT1	RS485 A	RX
4	Bianco	OUT2	RS485 B	TX
5	Grigio	Nessuna	Uscita analogica

Tabella modello di ordine

Distanza	Interfaccia	Modello
1 m	PNP	KLSA-01P
2 metri	PNP	KLSA-02P
3 metri	PNP	KLSA-03P
4 metri	PNP	KLSA-04P
5 metri	PNP	KLSA-05P
	NPN	KLSA-05N
	RS485/4-20mA	KLSA-05DA
	Relay	KLSA-05R
10 metri	PNP	KLSA-10P
	NPN	KLSA-10N
	RS485/4-20mA	KLSA-10DA
	Relay	KLSA-10R
20 metri	PNP	KLSA-20P
	NPN	KLSA-20N
	RS485/4-20mA	KLSA-20DA
	Relay	KLSA-20R
	UART TTL	KLSA-20T
