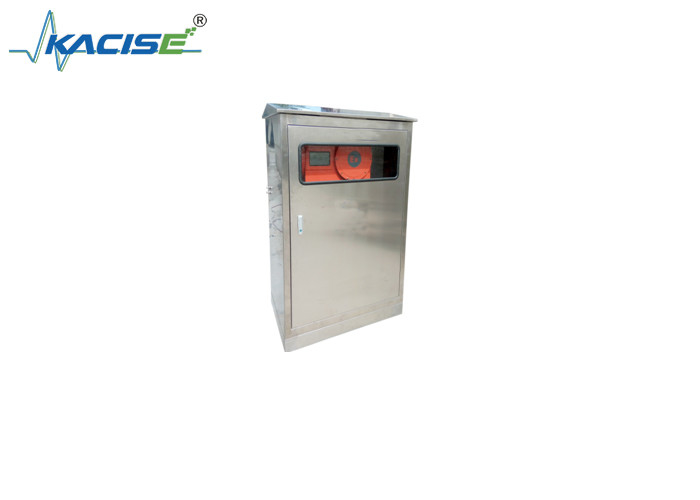

KTG184 Sistema di analisi dei processi del gas naturale larghezza 1000 mm × altezza 1700 mm × profondità 600 mm per la manutenzione normale

KTG184 Sistema di analisi del processo del gas naturale

Introduzione

Il sistema di analisi KTG184 è specificamente progettato e fabbricato per l'analisi in linea di CO2 e punto di rugiada (DP) dopo la depurazione del gas naturale.Le valvole delle condotte sono tutte progettate in acciaio inossidabile. può effettuare il rilevamento online del contenuto di CO2 e del valore DP. Lo strumento di CO2 visualizza intuitivamente i dati in loco. Allo stesso tempo, emette un segnale di corrente standard da 4 a 20 mA,che può essere collegato a un computer, un display o un registratore a distanza che consente il controllo remoto o la connessione a un sistema di controllo automatico per il controllo senza controllo.L'interfaccia uomo-macchina adotta un display touch dot matrix 320×240 con un piccolo angolo di visione, che è intuitivo e accattivante. I pulsanti touch e il menu completo cinese rendono facile da capire, semplice e affidabile.può registrare a intervalli regolari il tenore di CO2 e il valore di DPI dati memorizzati possono raggiungere fino a 3,200, e viene fornita anche una visualizzazione della curva.

Il sensore di CO2 di questo sistema di rilevamento utilizza un sensore a infrarossi importato e il sensore di punto di rugiada utilizza un sensore di punto di rugiada Vaisala, che hanno prestazioni affidabili e una lunga durata di vita.Il sistema di elaborazione del segnale adotta un sistema di microcomputer intelligente a singolo chip altamente integrato, compresi componenti quali la conversione analogico-digitale, la conversione digitale-analogo, l'analisi e l'elaborazione e l'output delle funzioni.con un funzionamento complessivo semplice e una manutenzione conveniente.

Questo sistema di rilevamento adotta un sistema di pretrattamento in più fasi, compreso la riduzione della pressione, la stabilizzazione della tensione, la stabilizzazione del flusso, la filtrazione, ecc., ed è dotato di gas standard.I raccordi per i gasdotti sono realizzati in acciaio inossidabileLa sua elevata affidabilità garantisce che il sistema possa rilevare con precisione e stabilità i componenti del gas campionato.

Principali indicatori di prestazione tecnica

(1) Intervallo di misura: 0-100×10−6 CO2, +20°C~-100°C;

(2) Tempo di risposta del sistema: CO2 T90<30S (il tubo di campionamento al di fuori del cabinet di analisi è <3M);

(3) Precisione di filtrazione: < 0,1 μm;

(4) Segnale di uscita: segnale standard da 4 a 20 mA;

(5) Ciclo di manutenzione normale: almeno novanta giorni.

(6) Dimensioni complessive: 1000 mm (larghezza) × 1700 mm (altezza) × 600 mm (profondità);

(7) Grado di resistenza all'esplosione: ExdIICT6;

(8) Peso: circa 120 kg.
