Tempo di risposta del sistema KTG183 Analisi del gas di coda del forno al carburo di calcio Sistema completo

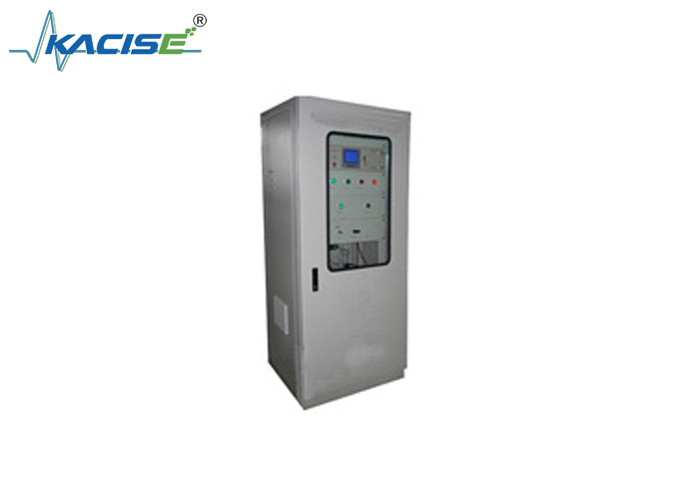

KTG183 Sistema completo di analisi del gas di coda del forno al carburo di calcio

Introduzione

Il sistema di analisi dei gas di scarico dei forni a carburo di calcio KTG183 è un prodotto ad alte prestazioni progettato e sviluppato secondo le caratteristiche dell'analisi dei gas di scarico dei forni a carburo di calcio.Può analizzare rapidamente e online il gas di scarico del forno al carburo di calcio in ambienti difficili e realizza l'automazione e l'intelligenza del processo di analisiIl sistema è in grado di estrarre automaticamente il gas di campionamento.il gas di campionamento nella condotta entra nello strumento analitico attraverso la valvola di campionamento per l'analisi in linea continua e emette un segnale di corrente standardInoltre, il sistema esegue periodicamente il programma di backflushing per garantire il funzionamento stabile a lungo termine dell'unità di campionamento.Combinando con l'esperienza di applicazione di successo nell'industria dell'analisi dei gas di scarico dei forni al carburo di calcio nel corso degli anni, il sistema di analisi continua online dei gas di scarico progettato e implementato presenta le seguenti caratteristiche:

(1) Tecnologia avanzata e buona stabilità del sistema

Lo sviluppo del sistema è strettamente integrato con la situazione attuale dei processi di forno a carburo di calcio chiuso in patria e all'estero.Utilizza in modo completo tecnologie avanzate di campionamento e pretrattamento straniere, e ha raggiunto il livello avanzato di dispositivi stranieri simili in termini di avanzamento, applicabilità, affidabilità e sicurezza.

(2) Vicini all'applicazione e elevata affidabilità del sistema

Per garantire l'elevata affidabilità del sistema, adottando tecnologie avanzate, sono state realizzate una serie di progettazioni innovative in linea con le caratteristiche dell'applicazione industriale.Per esempio:, il cabinet di analisi del sistema utilizza un sistema di riscaldamento elettrico a temperatura costante,che risolve efficacemente il problema del blocco causato dal congelamento dell'acqua condensata nelle condotte e nei componenti in inverno. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeSulla base del condensatore del compressore e della pompa peristaltica per lo scarico delle acque reflue, il programma di controllo delle acque reflue e del drenaggio è stato ottimizzato.migliorare efficacemente l'effetto delle acque reflue e del drenaggioUna serie di progetti innovativi garantisce efficacemente l'elevata affidabilità del sistema.

(3) Funzioni complete e robusta operabilità del sistema

Sulla base di anni di esperienza di applicazione nel settore, sono state progettate e implementate funzioni complete del sistema e è stato raggiunto un elevato grado di automazione. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceInoltre, il controllo del sistema utilizza un touch screen affidabile e stabile.La buona interfaccia uomo-macchina elimina i vincoli della tradizionale modalità di controllo dei pulsanti e migliora la funzionalità del sistema.

(4) Progettazione modulare e piccolo volume di manutenzione del sistema

In base alle esigenze del sistema completo, la struttura del sistema ha la struttura di un gabinetto di analisi (o di una sala di analisi),realizzare la progettazione modulare delle unità funzionali del sistemaQuesto non semplifica solo l'installazione e il debugging in loco, ma migliora anche efficacemente l'affidabilità del sistema, riduce il volume di manutenzione del sistema,e può completare il "progetto chiavi in mano".

Principali indicatori tecnici delle prestazioni del sistema

Intervallo di misura: 0,00-15,00% di O2; 0,0-30,0% di H2; (l'intervallo può essere personalizzato)

0.0·100,0% CO; (Componenti quali CO2, CH4 e valore calorifico sono facoltativi)

Flusso di gas del campione: 400±10 ml/min;

Tempo di risposta del sistema: T90<30s (il tubo di campionamento al di fuori del vano di analisi è <10M);

accuratezza di filtrazione: < 1 μm;

uscita analogica: 4-20mA;

Uscita digitale: interfaccia RS232/485, protocollo Modbus/RTU standard (facoltativo)
