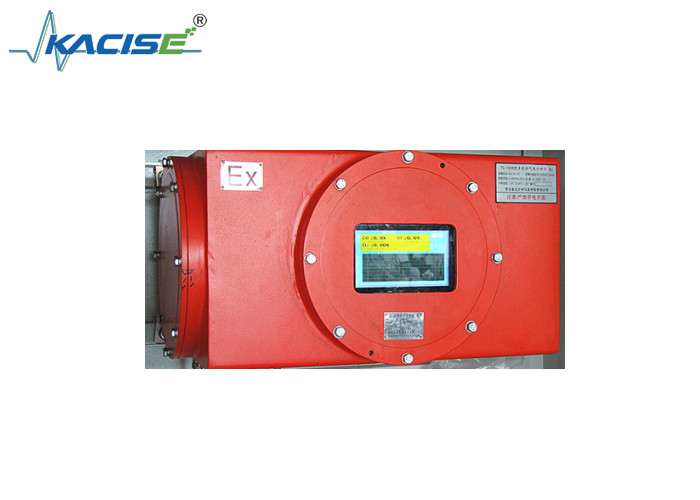

KTG160 Analizzatore multi-componente (tipo online a prova di esplosione) applicato all'analisi del gas di scarico del carburo di calcio

KTG160 Analizzatore multi-componente (tipo online a prova di esplosione) applicato all'analisi del gas di scarico del carburo di calcio

Introduzione

L'analizzatore multicomponente di gas KTG160 è un nuovo tipo di strumento analitico sviluppato dalla nostra azienda per il rilevamento online di più componenti (come il contenuto di monossido di carbonio,biossido di carbonio, metano, ossigeno, idrogeno e punto di rugiada, ecc.) in un gas campione, utilizzato in scenari a prova di esplosione.

Per questo strumento vengono utilizzati sensori infrarossi originali importati per componenti quali monossido di carbonio, anidride carbonica e metano;sono utilizzati sensori magneto-meccanici o laser per l'ossigenoPer l'idrogeno vengono utilizzati sensori di conduttività termica dei gas a micro flusso importati e per il punto di rugiada sono utilizzati sensori di punto di rugiada capacitivo-resistivo di materiali polimerici importati.

Aree di applicazione

L'analizzatore di gas multi-componente KTG160 è ampiamente applicato a scenari con sostanze infiammabili ed esplosive, come il gas di scarico del forno al carburo di calcio, il gas naturale liquefatto,industria petrolchimica, metallurgia e industria elettronica.

Caratteristiche dello strumento

• Progettazione integrata a prova di esplosione, con una struttura semplice e un layout ragionevole.
• Nuovo sistema di flusso costante del circuito del gas, con tecnologia avanzata, alta precisione, risposta rapida e prestazioni stabili.
• Menu completo di dialogo uomo-macchina cinese, e il telecomando a infrarossi è intuitivo e comodo.
• Lo strumento è dotato di un display TFT integrato ad alte prestazioni a colori veri, in grado di visualizzare contemporaneamente parametri quali il valore misurato, la curva storica, il range,stato, ecc. Tutti i parametri dello strumento possono essere configurati, calibrati e testati sotto forma di controllo remoto completo cinese.
• I punti di allarme e i punti di controllo superiori e inferiori possono essere impostati arbitrariamente all'interno dell'intero intervallo di misura.
• Con una memoria da 64 M e un'interfaccia USB FLASH da 128 M, è conveniente per i clienti memorizzare i dati.

Parametri tecnici

Intervallo di misura: (i componenti e gli intervalli di rilevamento sono selezionati al momento dell'ordine)

CO: (0 ′40) × 10−6 (intervallo minimo), (0 ′100) % (intervallo massimo);

CO2: (0?? 20) × 10−6 (intervallo minimo), (0?? 100) % (intervallo massimo);

SO2: (0?? 100) × 10−6 (intervallo minimo), (0?? 100) % (intervallo massimo);

NH3: (0?? 500) × 10−6 (intervallo minimo), (0?? 100) % (intervallo massimo);

CH4: (0?? 50 × 10−6 (intervallo minimo), (0?? 100) % (intervallo massimo);

O2: (0?? 100) × 10−6 (intervallo minimo), (0?? 25,0)% (intervallo massimo);

H2: (0 ‰1,00) % (intervallo minimo), (0 ‰99,9) % (intervallo massimo);

DP: -80,0°C+20,0°C o -80,0°C+20,0°C;

Le gamme e i componenti di cui sopra possono essere combinati arbitrariamente in base alle esigenze degli utenti.

Errore massimo ammissibile: ± 1% FS;

Stabilità: deriva a punto zero: ± 1% FS/7d;

Distanza di marcia: ±1% FS/7d;

Flusso di gas di campionamento: (400±40) ml/min;

tempo di risposta: τ90≤8S (quando il gas passa direttamente attraverso la camera a gas);

Pressione del gas di campionamento: 0,05 MPa≤pressione di entrata≤0,25 MPa;

Output analogo: canali multipli di segnali standard (4 ′20) mA;

uscita digitale: porta di comunicazione RS485 standard, in grado di realizzare una comunicazione bidirezionale con un computer, e la porta Ethernet consente la connessione alla rete ad ampia area;

Output di contatto: uscita a doppio relè, 220VAC, 1A o 24VDC, 2A;

Ambiente di lavoro: temperatura di funzionamento: -5°C+45°C;

Humidità di funzionamento: ≤ 90% RH;

Fornitura di energia di lavoro: (220±22)VAC, (50±5) Hz;

Peso: circa 55,0 kg;

Grado a prova di esplosione: ExdII CT6.
