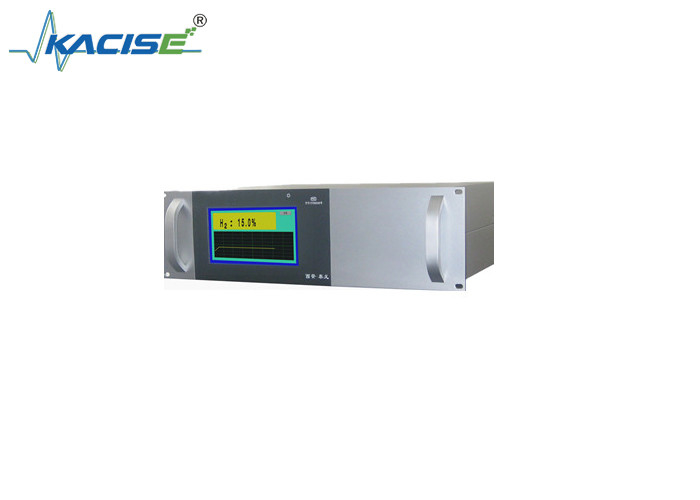

KTG120 Analizzatore di idrogeno tipo 3U online per l'industria petrolchimica

Analisatore di idrogeno KTG120 (tipo online 3U) per l'industria petrolchimica

Introduzione

L'analizzatore di idrogeno KTG120 è uno strumento di rilevamento online del contenuto di idrogeno nei gas misti.È stato sviluppato combinando sensori di gas di conduttività termica a micro-flusso importati con l' ultima tecnologia di elaborazione microcomputer.

Aree di applicazione

È utilizzato per l'analisi online non a prova di esplosione del contenuto di idrogeno nei gas misti in settori come la petrolchimica, la metallurgia, l'energia e la separazione dell'aria,o per l'analisi online a prova di esplosione del contenuto di idrogeno nella produzione di idrogeno dalla decomposizione dell'ammoniaca.

Caratteristiche dello strumento

• Sensore ad alte prestazioni: utilizza sensori di conducibilità termica a micro flusso ad alte prestazioni, che hanno una lunga durata di vita, alta sensibilità e velocità di risposta rapida.
• Controllo elettronico del flusso: con il controllo elettronico del flusso, non c'è alcun problema di blocco.
• Protezione dei sensori: viene fornito con un filtro di precisione, che prolunga notevolmente la vita utile dei sensori.
• Interfaccia user-friendly: ha un menu di dialogo uomo-macchina completamente cinese, rendendo l'operazione intuitiva e conveniente.
• Display LCD: dispone di un grande schermo LCD a matrice di punti 320×240, in grado di visualizzare contemporaneamente parametri quali il contenuto di idrogeno, il flusso, la data, l'ora,e la temperatura interna dello strumento.
• Data Storage: dispone di una funzione di archiviazione automatica cronometrata, che consente agli utenti di visualizzare i dati e le curve memorizzati in qualsiasi momento.
• Punti di controllo personalizzabili: i punti di controllo del limite superiore e inferiore possono essere impostati arbitrariamente all'interno dell'intero intervallo di misura.
• Funzione di comunicazione: è dotato di una porta di comunicazione RS232 o RS485 standard, che consente una comunicazione bidirezionale con un computer.

Parametri tecnici

Intervallo di misura: (0,00-99,99)% (si possono selezionare intervalli intermedi).

Errore massimo ammissibile: ± 2% FS.

Risoluzione: 0,01%.

Stabilità: deriva zero: ± 2% FS/7d; deriva di span: ± 2% FS/7d.

Ripetibilità: ± 1% FS.

Tempo di riscaldamento: ≤ 15 min.

Tempo di risposta: T90 ≤ 15 s.

Flusso di gas del campione: (300 ± 10) mL/min.

Pressione del gas campione: 0,05 MPa ≤ pressione di ingresso ≤ 0,25 MPa.

Uscita analogica: segnale standard (4 - 20) mA.

Output digitale: una porta di comunicazione RS485 standard consente una comunicazione bidirezionale con un computer, e una porta Ethernet consente la connessione alla rete a larga distanza.

Output di contatto: doppia uscita del relè: 220VAC, 1A o 24VDC, 2A.

Ambiente di lavoro: temperatura: - 10°C - + 45°C; umidità: ≤ 90%RH.

Fornitura di alimentazione di lavoro: (220 ± 22) VAC, (50 ± 5) Hz.

Dimensioni esterne: 480 mm (larghezza) × 136 mm (altezza) × 370 mm (profondità).

Dimensioni di installazione: 442 mm (larghezza) × 134 mm (altezza).

Peso: circa 3,3 kg.
