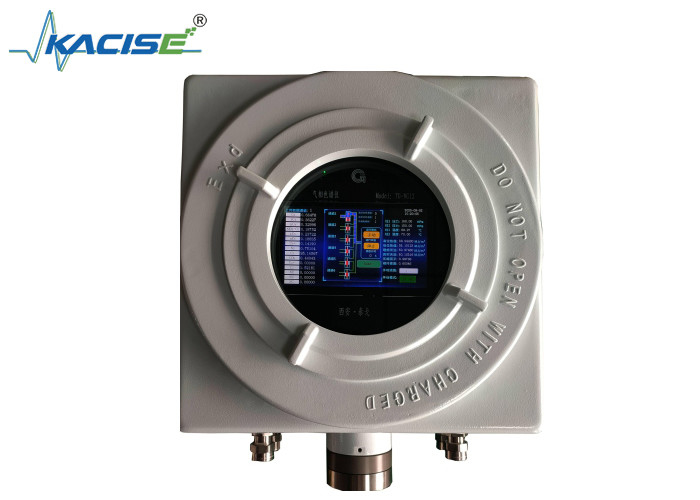

L'analizzatore cromatografico on-line KTG102 è utilizzato per l'analisi della purezza nell'industria petrolchimica.

L'analizzatore cromatografico on-line KTG102 è utilizzato per l'analisi della purezza nell'industria petrolchimica

Introduzione

L'analizzatore cromatografico on-line della serie KTG102 adotta il processo Etch avanzato per rendere il controllo del circuito del gas più stabile e ha un basso costo operativo.Risolve gli svantaggi come il grande volume, lungo tempo di analisi e elevato consumo. Con uno schermo a colori veri da 7 pollici, fornisce indicazione sul posto e il funzionamento touch.e semplice da usareAttualmente, è stato ampiamente applicato nel settore del petrolio e del gas naturale e ha ottenuto l'elogio di un gran numero di utenti.

Applicazioni del prodotto

• Gas naturale: analisi di alcani, idrocarburi, formaldeide e analisi dei prodotti nei processi del GNC e del GNL
• Industria petrolchimica: analisi dell'etilene, del polietilene, del gas di raffinazione, del GPL e della purezza
• Industria chimica del carbone: analisi integrale del gas di carbone, del gas di sintesi, del gas purificato, ecc., o analisi continua di un determinato gas chiave
• Altri: analisi dei gas permanenti, dei gas ambientali e analisi della purezza di gas quali azoto, idrogeno ed elio nei gas industriali

Caratteristiche del prodotto

• Nuovo design, più compatto, più affidabile e più preciso
• GC per la trasmissione/qualità di misurazione nel valore calorifico e nell'analisi dei componenti
• Costi di installazione e di funzionamento più economici
• Analisi completa dei componenti, in grado di analizzare tutti i componenti del gas naturale fino a C12+ e H2S + H2
• Velocità di analisi rapida, la misurazione di tutti i componenti del gas naturale fino a C6+ richiede meno di 60 secondi
• Piccolo volume, che occupa pochissimo spazio, delle dimensioni di una custodia per computer
• Alta sensibilità, da 1 a 5 ppm
• Sostenere la sostituzione dei componenti interni del modulo - porta di iniezione, colonna cromatografica, rivelatore, ecc.
• Sostituzione rapida dei moduli di canale, cambio flessibile delle configurazioni
• Adottare la tecnologia EPC più avanzata, rendendo più stabile il controllo del circuito del gas
• Aggiornamento semplice, economico ed efficiente, aggiornamento diretto da 1 o 2 canali a 6 canali
• Risparmiare gas e elettricità, che è del 10% rispetto a quella di un GC convenzionale. Una bottiglia di 40L di gas può essere utilizzata per più di 12 mesi

Indicatori principali

Ripetibilità: 0,01%

Accuratezza: ≤ 0,1%FS

Valori calcolati: valore calorico, densità, fattore di compressione, ecc. (in linea con le norme ISO6976 o GPA, Z per AGA 8)

Temperatura di funzionamento: da -20°C a 50°C (da -4°F a 122°F)

Temperatura di conservazione: da -30°C a 60°C ((-22°F a 140°F)

Grado a prova di esplosione: Ex db IIC T6 GB

Grado di protezione: IP65

Dimensioni complessive: 500×490×235 mm (lunghezza * larghezza * altezza)

Peso: circa 32 kg

Performance dell'analisi

Tempo di analisi: meno di 60 secondi per il C6+

Controllo della pressione: con controllo elettronico della pressione del gas portante

Forno termostatico: i componenti chiave come la colonna cromatografica, il rilevatore e il circuito di campionamento sono tutti collocati nel forno termostatico, che ha una funzione di protezione dal surriscaldamento a temperatura.

L'unità principale dell'analizzatore cromatografico può visualizzare sul posto informazioni quali i componenti del gas, il fattore di compressione, il valore calorifico e la densità,e può selezionare il contenuto del display e configurare la modalità di visualizzazione attraverso il tattoHa una potente funzione di registrazione e memorizzazione, con record storici di almeno 12 mesi, inclusi i record di taratura e i record dei risultati dei dati, ecc.

Funzioni di comunicazione

Interfacce di comunicazione: 2 RS485, 2 RS232 e una RJ45

Interfacce analogiche: 16 canali di 4·20 mA (espandibili)

Protocolli di comunicazione: Modbus RTU, protocolli TCP/IP

Interfacce digitali: fino a 8 uscite digitali, inclusi allarmi cromatografici completi, controllo automatico della taratura, ecc.

Interfaccia operativa

Il grande schermo DGUS K600+65k a colori reali da 7 pollici è utilizzato per la visualizzazione e il funzionamento touch.e avviare funzioni quali impostazione automatica/manuale dei parametri del cromatografo.

Ingegneria di utilità

Fornitura di alimentazione: 220VAC 50Hz Gas portante: He o H2 o N2 o Ar

Consumo: inferiore a 10 ml/min Purezza: 99,995% e superiore
