Misuratore di livello dell'acqua perfetto per varie applicazioni e scenari

Scenario di applicazione e installazione di un misuratore del livello dell'acqua

Cos'è un misuratore di livello dell'acqua?
Un misuratore di livello dell'acqua è uno strumento utilizzato per misurare e registrare automaticamente il livello dell'acqua di fiumi, laghi, serbatoi, canali di irrigazione e altri corpi idrici.Si chiama anche "misuratore di livello del liquido" o "misuratore di superficie del liquido"Il suo principio consiste nel convertire il cambiamento del livello dell'acqua in una quantità fisica misurabile attraverso vari sensori, realizzando così il monitoraggio e la registrazione del livello dell'acqua.Di seguito sono riportati diversi tipi comuni di misuratori di livello dell'acqua e i loro principi:
Misuratore radar del livello dell'acqua:Quando il segnale incontra la superficie dell'acqua, una parte del segnale verrà riflessa indietro.calcola la distanza tra la superficie dell'acqua e il misuratore radar in base al tempo di andata e ritorno del segnale, determinando così l'altezza del livello dell'acqua.
Misuratore di livello dell'acqua ad ultrasuoni:Esso utilizza impulsi ad ultrasuoni per misurare la distanza dalla superficie dell'acqua al dispositivo e calcola poi il livello dell'acqua.,essere adatti a vari ambienti.
Scenari di applicazione dei misuratori di livello dell'acqua:
Progetti di conservazione dell'acqua:Utilizzato per il monitoraggio del livello dell'acqua di serbatoi, dighe, fiumi, laghi, aree di irrigazione, ecc.,aiutare i dipartimenti di conservazione dell'acqua a organizzare in modo ragionevole la pianificazione e l'utilizzo delle risorse idriche e garantire il funzionamento sicuro dei progetti di conservazione dell'acqua, come la pianificazione dello stoccaggio e dello scarico delle acque di riserva e il controllo delle alluvioni e i lavori di irrigazione dei fiumi.
Produzione industriale:In settori come quello chimico, dell'energia elettrica, alimentare e delle bevande, viene utilizzato per il monitoraggio e il controllo del livello del liquido di vari reattori, serbatoi di stoccaggio, caldaie e altri contenitori,garantire la sicurezza e la stabilità del processo di produzione e prevenire incidenti di produzione e problemi di qualità dei prodotti causati da livelli anormali di liquido.
Monitoraggio ambientale:Monitoraggio dei cambiamenti del livello delle acque sotterranee, delle zone umide, degli oceani, ecc., fornendo supporto dati per la ricerca e la protezione ambientale, come la comprensione della situazione dinamica delle acque sotterranee,l'impatto delle variazioni del livello dell'acqua negli ecosistemi delle zone umide sulla vegetazione e sugli animali e il problema dell'innalzamento del livello del mare.
Gestione della navigazione e delle vie navigabili:Fornire dati per la misurazione della profondità delle vie navigabili e il controllo del livello dell'acqua di blocco, garantire la sicurezza della navigazione e l'efficienza della navigazione delle navi e prevenire incidenti come le navi arrosto.
Ingegneria municipale:Utilizzato per il monitoraggio del livello dell'acqua dei sistemi urbani di approvvigionamento idrico e di drenaggio, come il controllo del livello dell'acqua di serbatoi di approvvigionamento idrico, torri d'acqua, stagni di acqua limpida, stazioni di pompaggio delle acque reflue,stazioni di pompaggio dell'acqua piovana, ecc., garantendo il normale funzionamento dell'approvvigionamento idrico urbano e del drenaggio e prevenendo l'inondazione urbana.
Installazione di misuratori del livello dell'acqua:
Di seguito sono riportate le fasi generali di installazione e le precauzioni per diversi indicatori di livello dell'acqua comuni:
Misuratore radar del livello dell'acqua:
Selezione della posizione di installazione:Selezionare una posizione aperta e senza ostacoli, evitare ostacoli come ponti, alberi, edifici, ecc. sul percorso di propagazione del raggio radar; per fiumi, bacini idrici, ecc.,deve essere installato in una posizione stabile sulla riva, e si deve considerare l'intervallo di variazioni del livello dell'acqua per assicurare che possa ancora misurare efficacemente quando il livello dell'acqua è al suo livello più basso;prestare attenzione alle dimensioni dello spazio e alla struttura della testa di pozzo per garantire che il dispositivo possa essere installato normalmente e che la trasmissione del segnale non sia compromessa.
Determinazione dell'altezza dell'impianto:Determinare l'altezza di installazione del misuratore radar in base alle esigenze di misurazione e alla situazione effettiva sul posto.è necessario che l'antenna sia a una certa distanza dalla superficie dell'acqua per evitare l'influenza delle fluttuazioni della superficie dell'acqua sulla misura, ma non deve essere troppo elevato per evitare di influenzare la precisione delle misurazioni.
Metodo di installazione: il misuratore radar di livello dell'acqua di solito adotta l'installazione a supporto o l'installazione a parete.assicurare che il supporto sia solido e stabile e possa sopportare il peso del dispositivo e l'influenza dell'ambiente esternoSe il dispositivo è montato a parete, selezionare un muro adatto per garantire che il muro possa sopportare il peso del dispositivo e fissarlo secondo le istruzioni di installazione.
Posizione dei cavi:Quando si posano cavi, evitare che i cavi vengano spremuti, allungati o consumati da forze esterne.e allo stesso tempo prestare attenzione all'impermeabilità e alla messa a terra dei cavi per evitare che i cavi si bagnino e causino danni al dispositivo o rischi per la sicurezza.
Debug del dispositivo:Dopo il completamento dell'installazione, è necessario eseguire il debug del misuratore radar del livello dell'acqua, compresa la regolazione dei parametri di misurazione, la taratura del punto zero e del range,controllo della forza e della stabilità del segnale, ecc., per garantire che il dispositivo possa funzionare normalmente e misurare con precisione il livello dell'acqua.
Misuratore di livello dell'acqua ad ultrasuoni:
Posizione di installazione:Selezionare un luogo in cui la superficie dell'acqua sia relativamente calma, senza onde evidenti e interferenze del flusso d'acqua, evitando allo stesso tempo di installare vicino all'entrata dell'acqua,uscita dell'acqua o luogo in cui si producono un gran numero di bolle, in modo da non influenzare la propagazione e la riflessione delle onde ultrasoniche; l'altezza dell'impianto deve essere determinata in base all'intervallo di misurazione e alle condizioni in loco,generalmente richiedono che il trasduttore sia a una certa distanza dalla superficie dell'acqua, ma anche assicurando che il segnale riflesso possa essere ancora ricevuto quando il livello dell'acqua è più basso.
Angolo di installazione:Il trasduttore del misuratore di livello dell'acqua ad ultrasuoni deve essere installato perpendicolare alla superficie dell'acqua per garantire che le onde ultrasoniche possano essere emesse e ricevute verticalmente,miglioramento della precisione delle misurazioniSe la posizione dell'impianto ha una certa inclinazione, i risultati delle misurazioni devono essere corretti di conseguenza.
Metodo fisso:Il misuratore di livello dell'acqua ad ultrasuoni può essere installato nella posizione selezionata mediante fissaggio a bracciale o connessione a flange, ecc.assicurare che l'installazione sia solida e impedire che il dispositivo si scuoti o si sposti durante il processo di funzionamento.
Trattamento impermeabile:Le interfacce e le connessioni dei cavi del dispositivo devono essere sottoposte a trattamento impermeabile per evitare che l'umidità entri nel dispositivo e causino danni;per le posizioni di installazione che sono a lungo termine in un ambiente umido o possono essere allagate dall'acqua, è necessario adottare ulteriori misure di impermeabilità, come l'uso di coperture impermeabili o di sigillanti.
Calibrazione e debug:Dopo il completamento dell'installazione, il misuratore di livello dell'acqua ad ultrasuoni deve essere calibrato e debuggatto, inclusi l'impostazione dei parametri di misurazione, la regolazione del guadagno e dell'area cieca, ecc.per adattarsi a diversi ambienti e requisiti di misurazione■ verificare contemporaneamente, mediante misurazioni e confronti effettivi, la precisione e la stabilità del dispositivo.

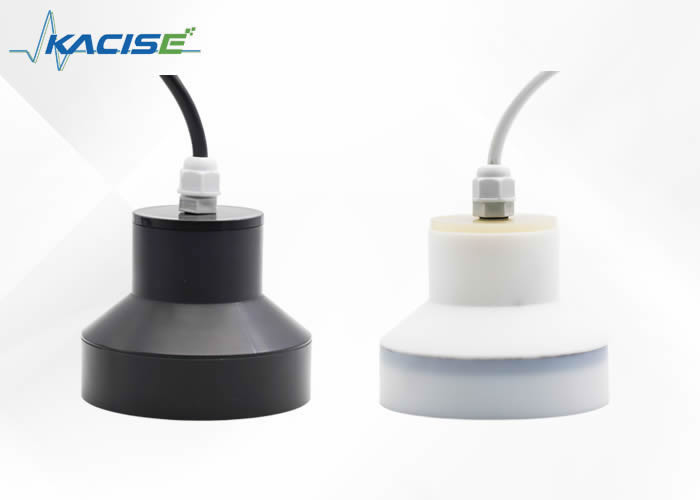

Serie di misuratori di livello dell'acqua ad ultrasuoni

tabella di selezione del sensore di livello dell'acqua
Modello di prodotto	immagine	Parametro di prestazione
KUS3000 M18		Distanza di misura: 1 m Fabbricazione di apparecchiature per la trasmissione di energia elettrica Classe di protezione: IP65 Tensione di alimentazione: 13-30V Caratteristiche: Personalizzazione del supporto materiale Materiale: rame nichelato Temperatura: -25~70°C Accuratezza: 0,5%~1%
KUS3000 M30-Type1		Distanza di misura: 2 m Fabbricazione di apparecchiature per la trasmissione di energia elettrica Classe di protezione: IP65 Tensione di alimentazione: 13-30V Caratteristiche: Personalizzazione del supporto materiale Materiale: rame nichelato Temperatura: -25~70°C Accuratezza: 0,5%~1%
KUS3000 M30-Type2		Distanza di misura: 4 m Fabbricazione di apparecchiature per la trasmissione di energia elettrica Classe di protezione: IP65 Tensione di alimentazione: 13-30V Caratteristiche: Personalizzazione del supporto materiale Materiale: rame nichelato Temperatura: -25~70°C Accuratezza: 0,5%~1%
KUS3000 M30-Type3		Distanza: 6m/12m Fabbricazione di apparecchiature per la trasmissione di energia elettrica Classe di protezione: IP65 Tensione di alimentazione: 13-30V Caratteristiche: Personalizzazione del supporto materiale Materiale: rame nichelato Temperatura: -25~70°C Accuratezza: 0,5%~1%

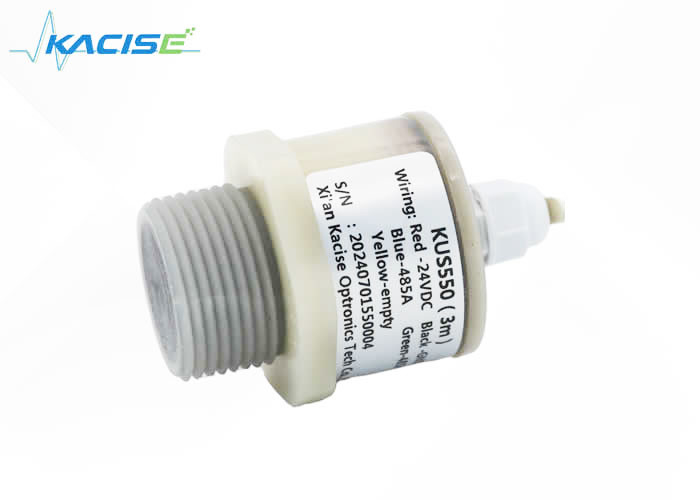

KUS550Vendita a caldo)		Distanza di misura: 0,8 m~4 m Fattore di uscita: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Livello di protezione: IP68 Tensione di alimentazione: 3,3-30 V Caratteristiche: resistenza all'acido e all'alcalino della colla di riempimento Materiale: PVDF Temperatura: -40°C - 85°C Accuratezza: 0,5%~1%

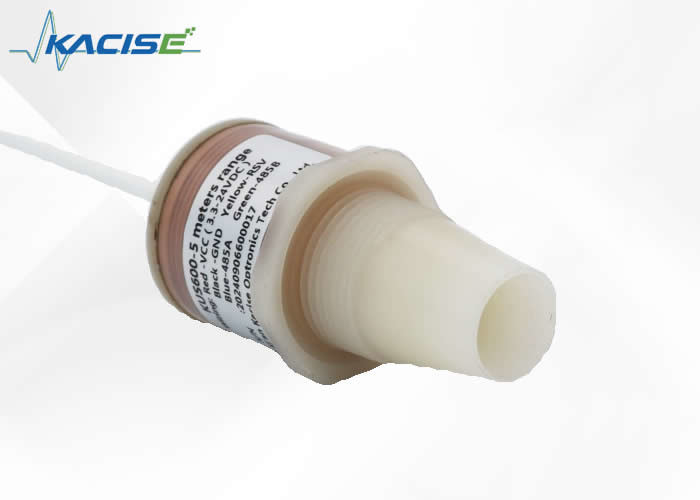

KUS600(Modello di prestazione ad alto costo)		Distanza: 5 m Fattore di uscita: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Livello di protezione: IP68 Tensione di alimentazione: 3,3-24 V Caratteristiche: resistenza all'acido e all'alcalino della colla di riempimento Materiale: PVDF Temperatura: -40°C - 85°C Accuratezza: 0,5%~1%
KUS630Ampia gamma)		Distanza di misura: 6 m~30 m Fattore di uscita: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Livello di protezione: IP68 Tensione di alimentazione: 3,3-24V Caratteristiche: resistenza all'acido e all'alcalino della colla di riempimento Materiale: PTFE/PVC Temperatura: -40°C - 85°C Accuratezza: 0,5%~1%
640 KUS (con display)		Distanze: 30m (può essere personalizzato in base a diverse gamme) Fattore di uscita: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Classe di protezione: apparecchio di visualizzazione IP65, sonda IP68 Tensione di alimentazione: 3,3-30 V Caratteristiche: il display può essere ruotato Materiale: guscio: alluminio metallico, materiale della sonda: PVDF/PTFE/PVC Temperatura: -40°C - 85°C
KUS650 (Modello wireless caldo)		Distanze: 30m (può essere personalizzato in base a diverse gamme) Output: 4G/Lora/GPRS/NB Classe di protezione: apparecchio di visualizzazione IP65, sonda IP68 tensione di alimentazione: 3,6 V Caratteristiche: wireless Materiale: guscio: alluminio metallico, materiale della sonda: PVDF/PTFE/PVC Temperatura: -40°C - 85°C Accuratezza: 0,5%~1%

Serie di misuratori radar del livello dell'acqua

Modello di prodotto	immagine	Parametro di prestazione
KLD801		Medio di misura: liquido non corrosivo Distanza di misura: 0,05 m ~ 10/20/30/60/100 m Connessione di processo: G11⁄2A / 11⁄2NPT filo/flange ≥DN40 Temperatura di processo: -40 ~ 80°C Pressione di processo: -0,1 ~ 0,3MPa Dimensione dell'antenna: antenna a lente da 32 mm Materiale dell'antenna: PTFE Precisione: ±2 mm Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V Sistema a quattro fili /AC220V Conchiglia: alluminio/plastica/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Sistema a quattro fili: 4... 20mA/ RS485 Modbus
KLD802		Medio di misura: liquido non corrosivo, liquido leggermente corrosivo Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ~ 110°C Pressione di processo: -0,1 ~ 1,6 MPa Dimensione dell'antenna: antenna a lente da 32 mm Materiale dell'antenna: PTFE Precisione: ±2 mm (intervallo di misura inferiore a 35 m) ± 5 mm (intervallo di misura 35-100 m) Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V Sistema a quattro fili /AC220V Conchiglia esterna: alluminio/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Quattro fili quattro... 20mA/RS485 Modbus
KLD803		Medio di misura: liquido corrosivo forte, vapore, schiuma Distanza di misura: 0,1 m ~ 10/20/30/60/100 m Connessione di processo: flange ≥ DN50 Temperatura di processo: -40 ~ 130°C Pressione di processo: -0,1 ~ 2,5 MPa Dimensione dell'antenna: antenna a lente da 34 mm (a seconda della dimensione della flange) Materiale dell'antenna: PTFE Precisione: ±2 mm (intervallo di misura inferiore a 35 m) ± 5 mm (intervallo di misura 35-100 m) Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V Sistema a quattro fili /AC220V Conchiglia esterna: alluminio/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Quattro fili quattro... 20mA/RS485 Modbus
KLD804		Medio di misura: liquido corrosivo forte, vapore, schiuma Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN50 Temperatura di processo: -40 ~ 130°C Pressione di processo: -0,1 ~ 1,0 MPa Dimensione dell'antenna: antenna a lente da 76 mm Materiale dell'antenna: PTFE Precisione: ±2 mm Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V Sistema a quattro fili /AC220V Conchiglia: alluminio/plastica/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Quattro fili quattro... 20mA/RS485 Modbus
KLD805		Medio di misura: liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione Distanza di misura: 0,1 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN80 Temperatura di processo: -40 ~ 200°C Pressione di processo: -0,1 ~ 2,5 MPa Dimensione dell'antenna: antenna a lente da 76 mm (personalizzata in base alle dimensioni francesi) Materiale dell'antenna: PTFE/ riempimento integrato Precisione: ±2 mm Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V quattro fili /AC220V Conchiglia: alluminio/plastica/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Quattro fili quattro... 20mA/RS485 Modbus
KLD806		Medi di misura: solidi, contenitori di stoccaggio, contenitori di processo o situazioni di polvere forte Distanza di misura: 0,3 m~10/20/30/60/100 m Connessione di processo: flange ≥ DN100 Temperatura di processo: -40 ~ 110°C Pressione di processo: -0,1 ~ 0,3MPa Dimensione dell'antenna: 76mm lenti antenna + purga universale (o senza depurazione) Materiale dell'antenna: PTFE Precisione: ±5 mm Livello di protezione: IP67 Frequenza centrale: 80 GHz Fonte di alimentazione: due fili /DC24V Quattro fili /DC12~24V quattro fili /AC220V Conchiglia: alluminio/plastica/acciaio inossidabile Segnale di uscita: protocollo 2 fili /4... 20mA/HART Quattro fili quattro... 20mA/RS485 Modbus
KWL801		Medio di misura: acqua Distanza di misura: 0,1 m~65 m Metodo di montaggio: supporto o filo Fonte di alimentazione: 9~36VDC Uscita: RS485 Dimensione dell'antenna: antenna a lente da 42 mm Materiale dell'antenna: plastica Materiale della cassa: plastica Precisione: ± 2 mm

Indicatore di livello dell'acqua di capacità

Modello di prodotto	immagine	Parametro di prestazione
KSLV605		Distanza di rilevamento: 0,1 - 3 m Precisione: 0,5%~1% Resistenza alle temperature: -50~250°C Temperatura ambiente: -40°C - 85°C Temperatura di conservazione: -55°C~+125°C Intervallo di pressione: -0,1MPa~32MPa Segnale di uscita: 4~20mA /comunicazione RS485 Tensione di alimentazione: 5~36V DC Materiale del misuratore di livello liquido: acciaio inossidabile 304/316, 1Gr18Ni19Ti o PTFE Classe di resistenza all'esplosione: ExibIICT6 Livello di protezione: IP67
KSLV605con display)		Distanza di rilevamento: 0,1 - 3 m Precisione: 0,5%~1% Resistenza alle temperature: -50~250°C Temperatura ambiente: -40°C - 85°C Temperatura di conservazione: -55°C~+125°C Intervallo di pressione: -0,1MPa~32MPa Segnale di uscita: 4~20mA /comunicazione RS485 Tensione di alimentazione: 5~36V DC Materiale del misuratore di livello liquido: acciaio inossidabile 304/316, 1Gr18Ni19Ti o PTFE Classe di resistenza all'esplosione: ExibIICT6 Livello di protezione: IP67
KSLV605Non wireless)		Distanza di rilevamento: 0,1 - 3 m Precisione: 0,5%~1% Resistenza alle temperature: -50~250°C Temperatura ambiente: -40°C - 85°C Temperatura di conservazione: -55°C~+125°C Intervallo di pressione: -0,1MPa~32MPa Segnale di uscita: tipo di uscita wireless, distanza di comunicazione del misuratore di livello liquido inferiore a 200 metri Tensione di alimentazione: 3,3-36V (batterie opzionali) Materiale del misuratore di livello liquido: acciaio inossidabile 304/316, 1Gr18Ni19Ti o PTFE Classe di resistenza all'esplosione: ExibIICT6 Livello di protezione: IP67
