KDF1300 Flusometro Doppler ad ultrasuoni

1.Introduzione

Il misuratore di flusso ultrasonico Doppler opera utilizzando l'effetto Doppler. Una sonda emette un fascio di onde ultrasonico in un angolo verso l'alto. Queste onde viaggiano attraverso il fluido,che possono contenere impurità come bolle o particelle (presumendo di muoversi alla stessa velocità del fluido)Quando le onde ultrasoniche colpiscono queste impurità, le onde riflesse subiscono uno spostamento di frequenza Doppler (Δf).Misurando lo spostamento di frequenza Doppler, la velocità di flusso del fluido può essere determinata.

2.Specifiche tecniche

3. Dimensioni

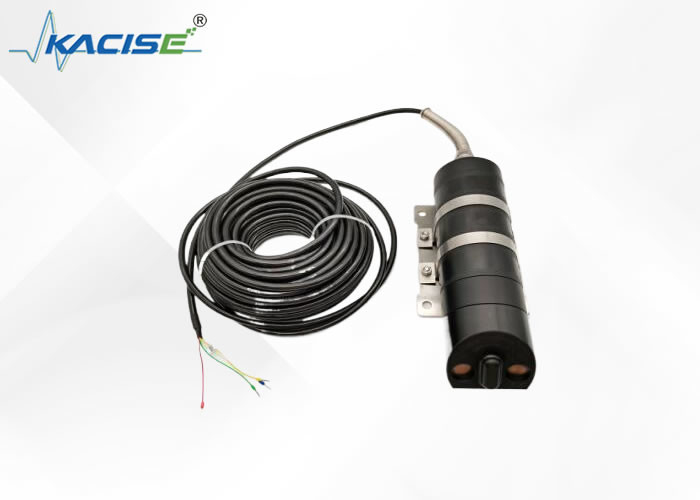

3.1 Immagine del prodotto

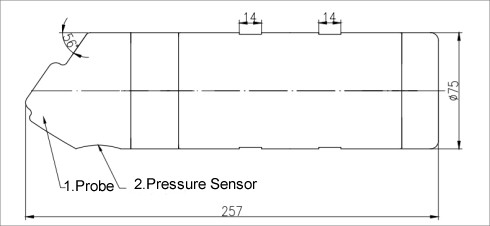

3.2 Dimensioni strutturali

4.Applicazione

Il flussometro Doppler ad ultrasuoni è un dispositivo che misura la portata dell'acqua nei tubi, nei canali o nei fiumi.

• Monitoraggio delle inondazioni
• Scarico di acque reflue
• Fiumi naturali
• Fornitura e drenaggio idrico municipale
• Monitoraggio delle perdite/infiltrazioni idriche
• Monitoraggio dei processi di irrigazione
• Ricerca sugli estuari e sulle maree
• Pesca/conservazione delle acque
• Ricerca sull'erosione costiera
• Monitoraggio dei processi di scarico
• Monitoraggio del drenaggio stradale
• Ricerca sui processi di canalizzazione
• Monitoraggio dei processi fluviali

5. Cablaggio

Cavo di alimentazione:

filo rosso collegato al polo positivo dell'alimentazione (12V+ o 24V+);

filo verde collegato al polo negativo dell'alimentazione (12V- o 24V-);

Cavo di segnale:

un filo bianco collegato a RS485A (T/R+);

un filo giallo collegato a RS485B (T/R-);

Canno d'aria trasparente:

※Deve essere tenuto libero dall'atmosfera e prestare attenzione alla protezione durante l'installazione, soprattutto quando passa attraverso il tubo di filettatura, è necessario proteggerlo con nastro adesivo prima di filettare per evitare l'ingresso di acqua.può causare errori di profondità dell'acqua e altri fenomeni.

Il condotto d'aria trasparente non può essere piegato e l'angolo di piegatura non può essere inferiore a 90° durante il filettamento del tubo.
