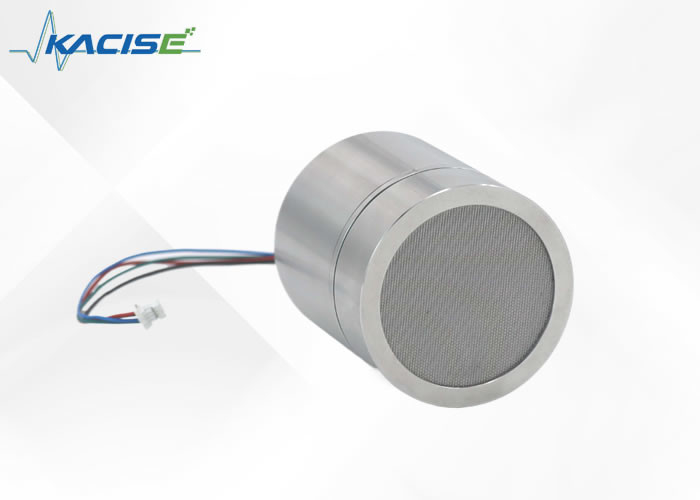

IP66 grado di protezione Sensore di rilevamento di gas a prova di esplosione per ambienti pericolosi,corrente di funzionamento media < 30mA

Introduzione

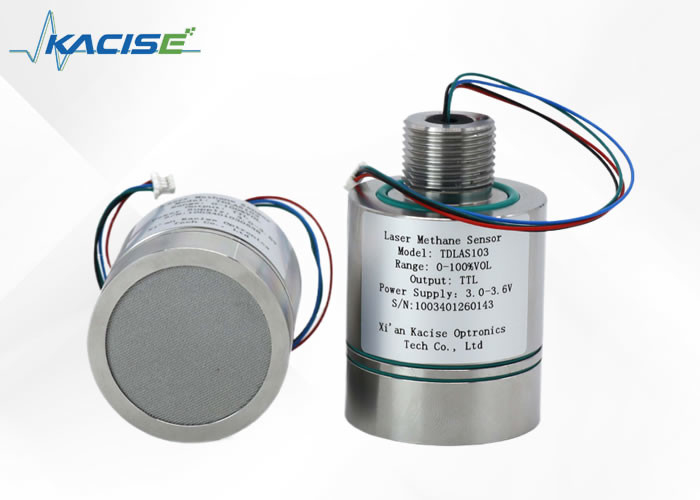

Questo sensore di metano da 3,3 V, sviluppato utilizzando la tecnologia TD-LAS, sfrutta un laser da 1653,7 nm per rilevare il metano in base al suo caratteristico spettro di assorbimento.È immune alle interferenze del vapore acqueo e di altri gasIl sensore combina le tecniche di assorbimento di modulazione diretta e di lunghezza d'onda con un design ottico di tipo "N", fornendo un lungo percorso ottico e una sensibilità superiore.Dispositivi laser e fotodetettori a bassa temperatura sono utilizzati insieme ad un algoritmo di compensazione della temperatura per garantire una forte adattabilità ambientaleCon la sua interfaccia di installazione a filo standard e il protocollo di comunicazione, è altamente versatile.siti industriali, e le miniere di carbone.

Caratteristica

•Alta precisione di rilevamento

Tecnologia di modulazione diretta e della lunghezza d'onda combinata con progettazione del percorso ottico piegate, errore di misura ≤ ± 6% valore reale @ 25°C

•Buona adattabilità ambientale

Algoritmo di correzione di compensazione di temperatura ampio, può soddisfare l'applicazione a -40~+70°C

•Forte anti-interferenza

tecnologia di rilevamento dell'assorbimento laser del metano "spettro di impronte digitali", anti-avvelenamento, anti-vapore acqueo e altre interferenze di gas;

•Forte protezione strutturale

Progettazione in acciaio inossidabile, conforme al livello di resistenza alle esplosioni Exia IIC T6 Ga

•Basso costo

Lunga durata di vita, basso consumo energetico, progettazione modulare, facile da integrare

Dimensioni

Parametri tecnici:

Applicazioni:

a) Il sensore emette continuamente la concentrazione di metano misurata, la temperatura misurata, la pressione misurata, l'intensità del segnale laser,temperatura di funzionamento del laser e codice di guasto attraverso la porta seriale TTL standard

b) Dispone di una funzione di autocontrollo, che può rilevare se il laser, il rilevatore fotoelettrico e il sensore di stabilizzazione della tensione sono normali, contribuendo a eliminare il punto di guasto.

Interfaccia e definizione della comunicazione

Forma dell'interfaccia: SH1.0mm/4P

Lunghezza del cavo: 200 mm

Protocollo di comunicazione

(1) Configurazione dell'interfaccia di comunicazione

Porta seriale UART: Baud rate: 115200, bit di dati: 8 bit,

Bit di stop: 1 bit, bit di parità: senza controllo

(2) Descrizione del protocollo di comunicazione

Dopo che il sensore è acceso, passa attraverso un periodo di preelaborazione (6-10s) e quindi inizia a produrre periodicamente (1Hz) una stringa di lunghezza fissa.

Parsing della stringa di uscita (campione):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la testa del telaio;

+000.00: valore di concentrazione di metano, due decimali riservati, unità % vol;

+ 24.0: temperatura ambiente, unità °C;

1006.22: pressione ambientale, unità hPa;

16.1: l'intensità della luce laser e la gamma efficace 3.6 21.6;

006.0: fattore di ingrandimento, gamma normale 1,0-126.0;

00: codici di guasto

01: segnale ottico anormale; 02; temperatura ambiente o pressione anormale; segnale ottico troppo forte; 04 anomalia della temperatura del laser;

05: segnale luminoso troppo debole;

13: xor codice di controllo

Codice di errore

Precauzioni

a) La tensione di lavoro del sensore è di 3,3 V e il livello di interfaccia seriale di 3,3 V;

b) il sensore contiene componenti ottici di precisione, si prega di evitare violente collisioni;

c) Condizioni dell'ambiente di lavoro: -40°C ~ +70°C

d) Umidità relativa 0­99% RH (senza condensazione).

Nota: la tensione di lavoro del sensore è di 3,3 V. È vietato collegare al sensore una tensione di alimentazione superiore a 3,6 VDC per evitare danni al sensore.

Supporto e servizi

Forniamo supporto tecnico per i sensori di rilevamento di gas, inclusa l'assistenza di esperti per risolvere problemi e risolvere problemi, nonché servizi di riparazione e manutenzione.I nostri servizi di taratura e di prova garantiscono l'accuratezzaInoltre, assistiamo nella selezione e nella personalizzazione dei prodotti, con l'obiettivo di fornire il miglior supporto per mantenere i vostri rilevatori funzionanti in modo efficiente.

Imballaggio e trasporto:
Imballaggio del prodotto:
Unità di rilevamento del gas
Manuale utente
Macchine per il montaggio
Certificato di taratura
Informazioni relative alla spedizione:
Tempo di consegna previsto: 5-8 giorni lavorativi
