IP65 Trasmettitore di pressione dell'olio industriale con sicurezza intrinseca Ex Ib IIB T6 Gb e errore zero ≤±1%FS per la perforazione di pozzi di petrolio

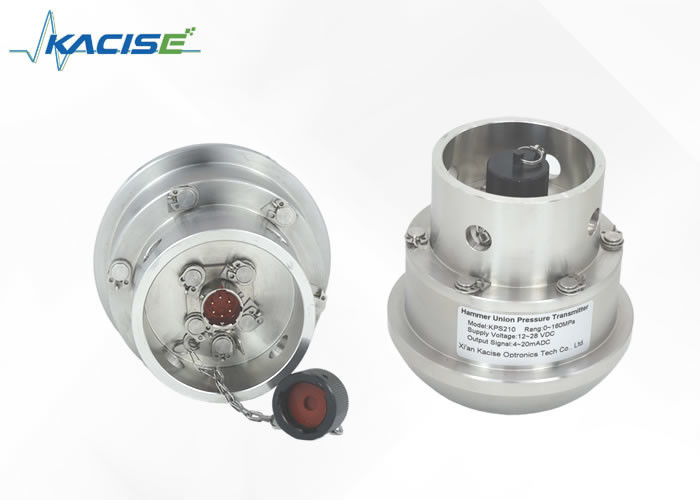

Il trasmettitore ad alta pressione con estensimetro KPS210 è un nuovo prodotto che integra tecnologia avanzata straniera e tecnologia di produzione di sensori domestici. È un'altra cristallizzazione dell'introduzione e della digestione da parte della nostra azienda della tecnologia dei prodotti stranieri. Il sensore adotta estensimetri importati, ad alta precisione e di grande resistenza e una tecnologia a diaframma unica per uso domestico. Il suo campo di misurazione può raggiungere 160 MPa e presenta le caratteristiche di alta risposta, alta precisione, struttura robusta, resistenza alla corrosione, resistenza alle vibrazioni, alte prestazioni e prestazioni ad alto costo.

Il prodotto è ampiamente utilizzato nelle attrezzature di perforazione dell'industria petrolifera, in particolare per la misurazione dell'alta pressione di veicoli di fratturazione e di cementazione importati. È il trasmettitore preferito per sostituire i prodotti importati.

Questo tipo a prova di esplosione soddisfa i requisiti degli standard GB3836.1-2010 e GB3836.4-2010 e ha ottenuto il certificato a prova di esplosione. Il marchio antideflagrante è Ex ib IIB T6 Gb.

Il prodotto antideflagrante è adatto per occasioni in cui possono comparire gas esplosivi. Le aree a prova di esplosione corrispondenti sono la Zona 1 e la Zona 2 e il suo gas tipico rappresentativo è il propano.

4.1 Trasporti

Controllare se lo strumento ha subito danni durante il trasporto. Se sono presenti danni evidenti, contattaci.

4.2 Imballaggio e stoccaggio

Non rimuovere l'imballaggio prima dell'installazione.

4.3 Condizioni ammissibili per lo stoccaggio:

• Temperatura di stoccaggio: -40~+70 °C
• Umidità di stoccaggio: 45%~75% di umidità relativa (senza condensa)

L'elemento sensibile alla pressione utilizzato in questo prodotto trasmette la pressione attraverso la membrana sensibile alla pressione. Qualsiasi tocco causerà danni al trasmettitore.

▶ Non toccare in alcun modo la parte interna dell'interfaccia di pressione.

5.1 Preparazione per l'installazione

Verificare che l'aspetto del trasmettitore sia buono;

La superficie di tenuta dell'interfaccia di pressione del trasmettitore sia pulita e non danneggiata;

Considerare l'applicabilità del mezzo misurato;

La temperatura ambiente e la temperatura del fluido devono rientrare nelle specifiche tecniche del prodotto;

C'è abbastanza spazio per un'installazione elettrica sicura.

5.2 Installazione del trasmettitore e metodo di sigillatura: Union 2”#1502

5.3 Impianto elettrico del trasmettitore

Il plug-in corrispondente al prodotto è un plug-in impermeabile. Per garantire il livello di protezione del prodotto, assicurarsi di bloccare il connettore durante il collegamento elettrico.

Alimentazione: vedere l'etichetta del prodotto per i dettagli (l'alimentazione deve soddisfare i requisiti degli standard pertinenti e il sistema di alimentazione deve essere affidabile). Il trasmettitore antideflagrante a sicurezza intrinseca è alimentato da una barriera di sicurezza.

Requisiti di collegamento elettrico: selezionare un cavo con un diametro che corrisponda al pressacavo della spina e il pressacavo e la spina devono essere intatti.

Requisiti di collegamento elettrico: consultare l'etichetta del prodotto per la definizione del cablaggio

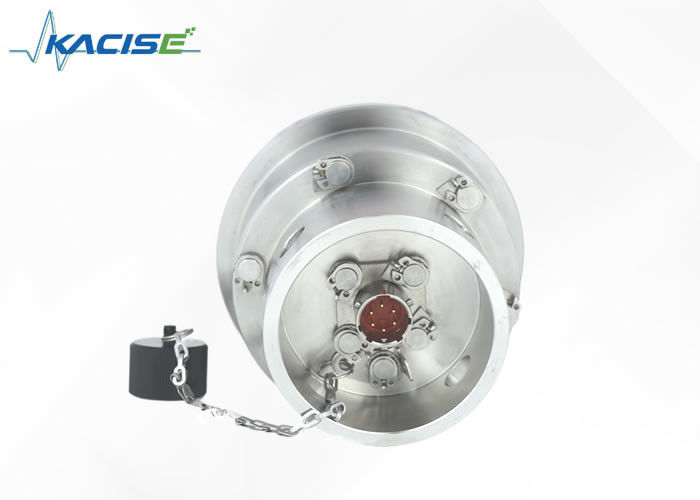

Definizione del pin del prodotto:

• A (rosso): alimentazione V﹢
• B (nero): uscita segnale OUT (sistema a due fili)
• C: vuoto
• D: vuoto
• E (giallo): reset + (calibrazione)
• F (bianco): reset - (calibrazione)

5.4 Precauzioni d'uso del trasmettitore a sicurezza intrinseca per ambienti con gas esplosivi

Quando i trasmettitori antideflagranti a sicurezza intrinseca vengono utilizzati in ambienti con gas esplosivi per il collegamento elettrico, devono essere combinati con barriere di sicurezza per formare un sistema antideflagrante a sicurezza intrinseca. La barriera di sicurezza e l'alimentatore sono posizionati in un'area sicura, mentre il trasmettitore a sicurezza intrinseca è posizionato in un'area pericolosa. Prestare attenzione alla messa a terra sicura.

5.5 Precauzioni d'uso del trasmettitore a sicurezza intrinseca per ambienti con gas esplosivi

Quando i trasmettitori antideflagranti a sicurezza intrinseca vengono utilizzati in ambienti con gas esplosivi per il collegamento elettrico, devono essere combinati con barriere di sicurezza per formare un sistema antideflagrante a sicurezza intrinseca. Le barriere di sicurezza e gli alimentatori devono essere posizionati nell'area sicura, mentre i trasmettitori a sicurezza intrinseca devono essere posizionati nell'area pericolosa. Prestare attenzione alla messa a terra sicura.

Il sistema a sicurezza intrinseca con uscita a due fili da 4~20 mACC è mostrato come segue:

La capacità distribuita massima consentita Cc=Co-Ci, l'induttanza distribuita massima consentita Lc=Lo-Li del cavo di collegamento del sistema tra il trasmettitore e la barriera di sicurezza.

La capacità distribuita massima consentita Cc=Co-Ci,

L'induttanza distribuita massima consentita Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

La barriera di sicurezza può essere scelta liberamente dall'utente, purché i parametri soddisfino i requisiti di cui sopra e abbiano un certificato antideflagrante. L'installazione e l'uso della barriera di sicurezza devono essere eseguiti secondo il manuale di istruzioni della barriera di sicurezza.
